重载定向安装式工业脚轮结构设计

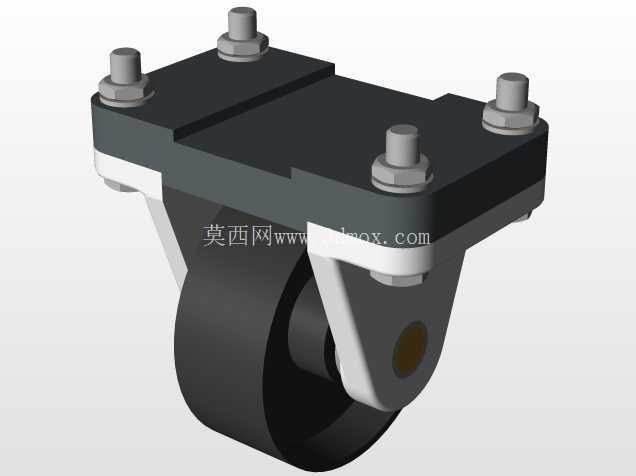

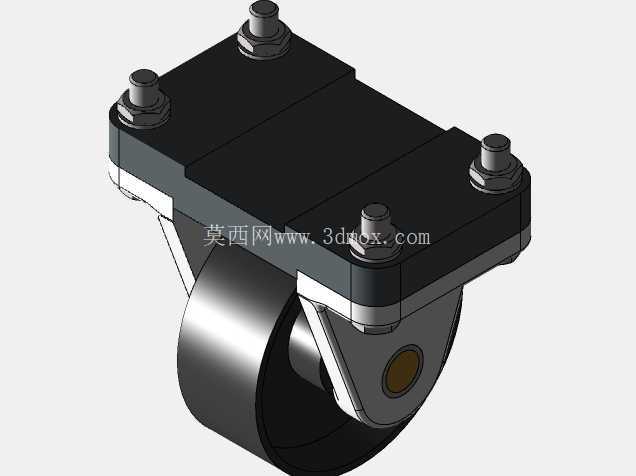

　　这款定向脚轮主要应用在各类需要固定移动方向的工业设备底部，常见于车间重型周转料架、固定式工位器具、中小型设备移动底座、仓储货架移动单元等场景，区别于万向脚轮的全向转动特性，定向结构的脚轮在直线推行过程中不会出现方向偏移，适合长距离直线转运的工况，能有效降低推行过程中的方向修正成本，避免多轮组搭配时出现的运动干涉问题。从结构设计来看，这款脚轮采用顶板安装的固定方式，安装板上预留了四个螺栓固定孔，安装时可直接通过螺栓与设备底部的安装面锁紧，不需要额外设计焊接支架，适配市面上多数标准型材框架与钢板折弯底座的安装尺寸，安装板与轮架之间采用刚性铆接固定，没有转向回转结构，整体连接强度远高于同规格万向脚轮，能承受更大的垂直载荷，在承受冲击载荷时不会出现转向结构松旷的问题。

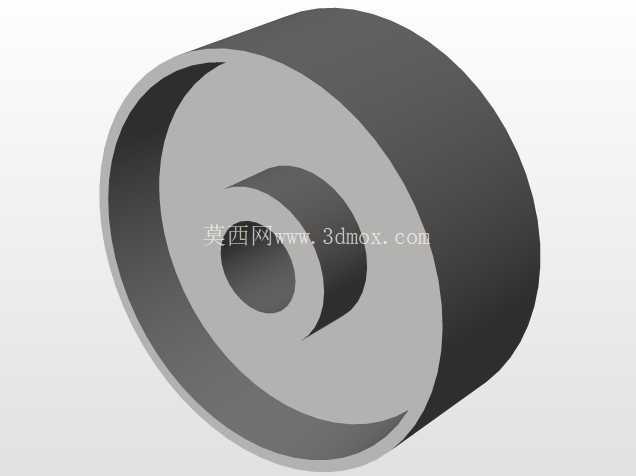

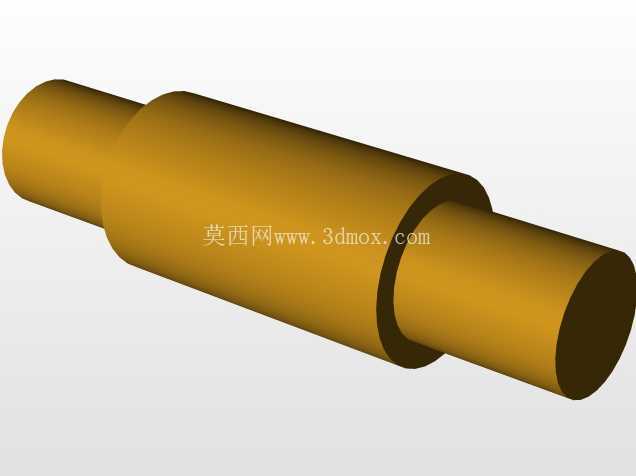

　　轮体部分采用实心橡胶材质，轮面宽度较大，接触地面时的单位面积压强更小，在车间环氧地坪、水泥地面、钢板地面等常见工业地面上推行时阻力更小，同时橡胶材质能吸收一部分地面不平带来的振动，避免设备上搭载的精密零部件因为振动出现松动或者精度偏移。轮架采用钢板冲压成型后做发黑防锈处理，轮体与轮架之间通过销轴连接，销轴两端做铆压固定，避免长期使用后销轴脱出，轮架与轮体的间隙控制在合理范围，既保证轮体转动顺畅，又不会出现轮体轴向窜动的问题。

　　在实际选型搭配时，这类定向脚轮通常会和同规格的万向脚轮配合使用，一般在设备的行进方向后端安装两个定向轮，前端安装两个带刹车或者不带刹车的万向轮，既可以保证直线推行的稳定性，又能在需要转向时通过前端万向轮调整方向，相比全用万向轮的配置，这种搭配方式推行时更省力，方向控制更精准，不会出现轮组互相别劲的情况。设计这款脚轮三维模型时，首先要确定额定载荷参数，根据单轮承载能力反推安装板厚度、轮架钢板厚度、销轴直径这些核心受力部件的尺寸，避免出现强度不足导致的变形问题；其次要匹配安装孔位的通用标准，四个安装孔的孔距要符合行业常用的安装尺寸，方便用户直接替换同规格的现有脚轮，不需要重新在设备底座上打孔；还要考虑轮体转动时的间隙，预留足够的转动空间，避免轮体转动时和安装板或者设备底部结构出现摩擦。

　　安装边界方面，这款脚轮的安装板为矩形结构，安装时需要保证设备底部的安装面平面度公差在合理范围内，避免四个固定点不在同一平面导致安装后脚轮受力不均，加快轮体磨损；固定螺栓的长度要根据安装板厚度和设备底座的板材厚度选择，螺栓拧紧后露出螺母2-3个牙距即可，过长的螺栓会凸出安装板下方，和轮架或者轮体发生干涉；安装完成后要检查轮体的转动灵活性，手动拨动轮体确认没有卡滞现象，同时检查所有固定螺栓的拧紧力矩，避免使用过程中螺栓松动导致脚轮脱落。在日常使用场景中，这类定向脚轮的维护成本很低，只需要定期检查销轴部位的润滑情况，以及轮面的磨损程度，当轮面磨损到极限厚度时及时更换轮体即可，不需要整体更换脚轮支架，能有效降低设备的后期维护成本。相比轻型的家具脚轮，这款工业级定向脚轮的结构强度更高，抗冲击能力更强，能适应车间内复杂的地面工况，即使地面存在小的金属切屑、焊渣等杂物，也不会轻易损坏轮面，适合在生产车间、仓储物流等相对恶劣的环境下长期使用。
