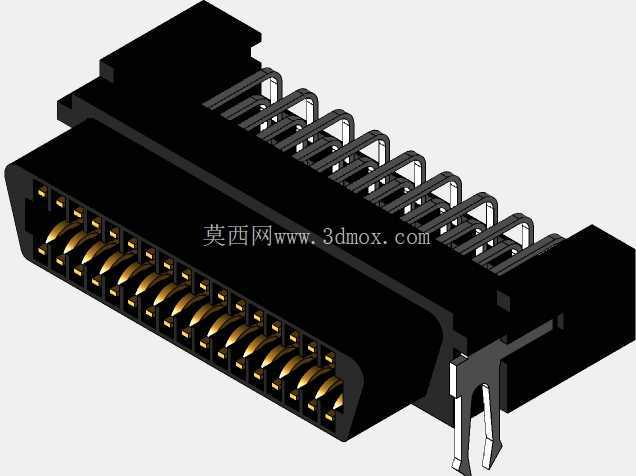

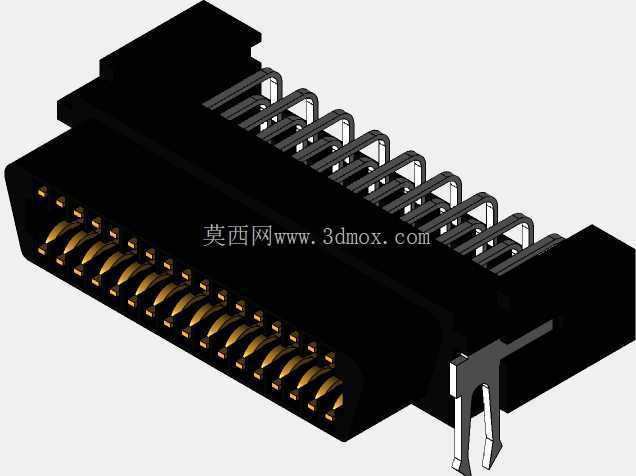

在工业控制板卡、通讯设备内部互连、测试治具信号传输这类场景里,板对板连接器的选型直接决定了整机信号链路的稳定性,这款34针母连接器的设计,完全围绕高密度板间互连的实际工况展开。先从安装边界说起,这款连接器采用弯插式安装结构,插装引脚采用90度弯折设计,适配PCB板边缘垂直互连的安装场景,安装时引脚穿过PCB对应焊盘孔后进行波峰焊固定,弯折段的长度严格控制,避免焊接后引脚突出板背面触碰其他元器件,同时侧面带金属固定卡扣,卡扣上预留定位孔,可通过螺丝与PCB板做二次加固,应对设备运输、长期运行过程中的振动工况,避免接插部位松脱导致的信号中断。
接触端子采用镀金铜合金材质,每一个端子的接触部位都设计成双曲面弹片结构,公头插入时弹片产生均匀的正向压力,保证接触电阻控制在毫欧级,既可以传输低压控制信号,也能承载小功率供电回路,34个针脚采用等间距排布,相邻针脚之间的绝缘筋条高度略高于端子接触面,一方面可以避免公头插偏时相邻端子短路,另一方面在插合过程中起到导向作用,即使公头存在微小的位置偏差,也能顺着绝缘筋条滑入对应母端插孔。绝缘本体采用耐高温黑色工程塑料注塑成型,材料满足无卤阻燃要求,可承受波峰焊时的高温冲击,不会出现本体变形、端子移位的问题,本体上的端子固定槽采用过盈配合设计,端子压入后不会出现轴向窜动,长期反复插拔也不会导致端子退针。
实际使用中,这类34针母连接器常应用在工控IO板与主控板的板间连接、伺服驱动器内部控制板互连、通讯交换机业务板与背板的连接场景,设计时充分考虑了现场维护的需求,插合后卡扣会与公端的对应卡位卡合,需要拆卸时只需按压卡扣解锁部位即可顺利拔出,不会因为硬撬损坏PCB焊盘。从建模细节来看,所有端子的弯折弧度都做了应力释放设计,避免弯折处应力集中导致端子断裂,绝缘本体的外壁做了防滑纹理,方便生产过程中操作人员取件、插装,同时本体上预留了防呆凸台,与公端的防呆槽对应,完全杜绝反插的可能,避免反插导致的针脚短路、板卡烧毁问题。
针脚的排布上,将电源引脚与信号引脚做了分区设计,电源引脚对应的端子弹片厚度略大于信号端子,提升载流能力,相邻电源与信号引脚之间的绝缘筋条做了加高处理,减少电源回路对信号的串扰,保证高速信号传输的完整性。安装孔位的公差设计采用基孔制配合,保证PCB上的定位柱可以顺利穿过本体定位孔,焊接时连接器不会出现偏移,引脚与焊盘的对中度偏差控制在0.1mm以内,避免出现虚焊、连焊的生产问题。
