立式法兰接口压铸模架连接基座结构

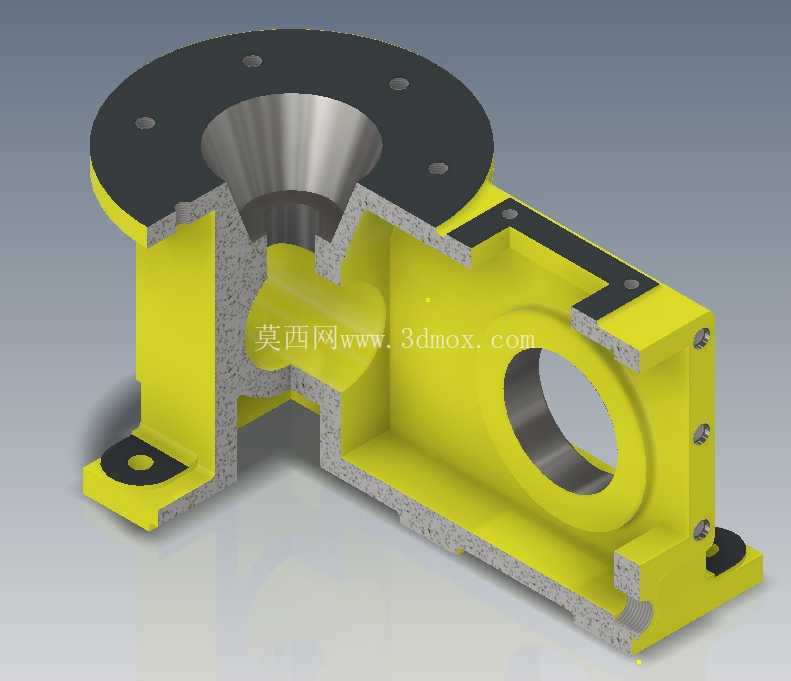

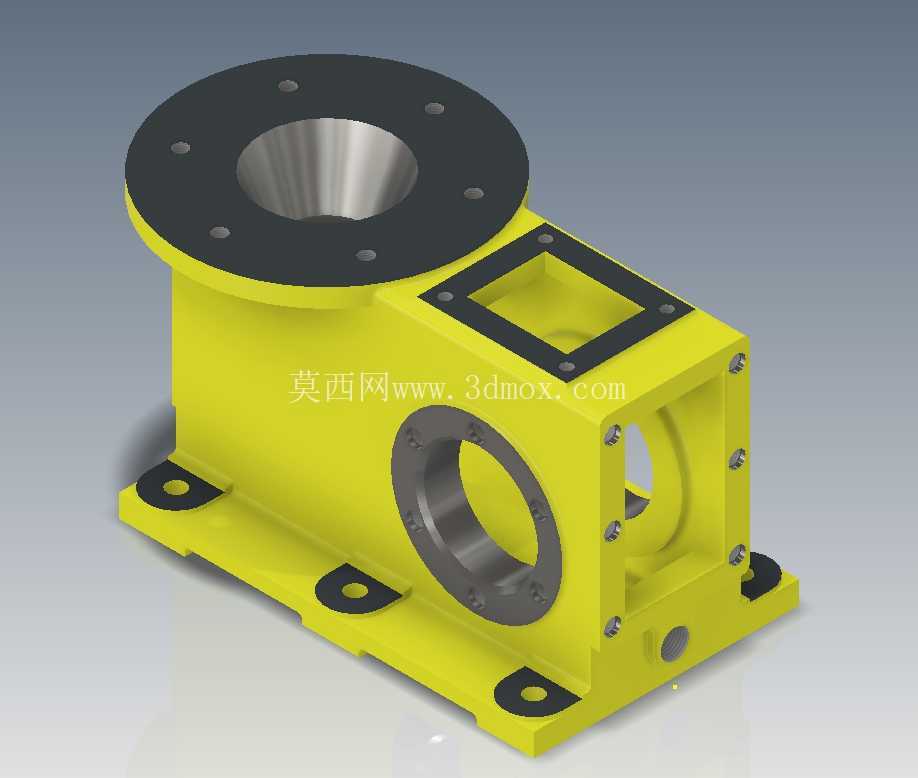

　　该结构件为立式压铸设备模架单元的核心连接基座，主要应用于中小型有色金属压铸工位的模组对接环节，承担上端进料筒、侧端抽芯机构与底部安装平台的载荷传递与定位基准功能。在实际压铸生产场景中，该基座上端的圆形法兰面直接对接熔融金属进料料筒，法兰面均布的沉头安装孔可实现与料筒法兰的无间隙刚性连接，法兰内孔的锥面结构可引导熔融金属平稳进入模腔，减少金属液紊流带来的铸件气孔缺陷。基座侧面的方形开口为抽芯滑块的运动预留通道，开口周边的安装螺孔用于固定滑块导向压条，保证抽芯动作的直线度与重复定位精度，避免长期生产中滑块偏移导致的铸件飞边、错模问题。

　　基座侧部的大直径圆形通孔为型芯安装位，孔位周边的螺栓孔可实现型芯组件的快换固定，适配不同规格铸件的型芯更换需求，缩短换模调试周期。底部带安装孔的延伸支脚为整个组件的安装固定结构，支脚的平面度公差控制在0.05mm以内，可直接通过T型螺栓固定在压铸机的工作平台上，支脚的开孔位置适配常规160吨-260吨压铸机的平台T型槽间距，无需额外加工转接板即可完成安装。从设计思路来看，该基座采用箱型焊接式主体结构，在保证整体刚性的前提下尽可能降低构件自重，主体壁厚根据载荷分布做差异化设计：法兰连接区域壁厚加厚30%，承受料筒的垂直压射载荷；侧部开口区域做局部加强筋处理，抵消抽芯动作带来的侧向冲击力，避免长期交变载荷下的结构变形。

　　所有安装孔位均做同轴度与位置度公差约束，法兰端面与底部安装面的平行度公差不超过0.03mm，保证料筒与模腔的同轴度，减少压射过程中的金属液泄漏风险。构件的外露安装面均做铣削精加工处理，非加工面做喷丸防锈处理，适配压铸车间高温、多金属粉尘的作业环境，降低日常维护成本。在安装边界方面，该基座总高度适配常规模架的闭合高度要求，上端法兰外径与标准规格的压铸料筒完全匹配，侧部方形开口的尺寸覆盖常用抽芯滑块的行程范围，底部支脚的外伸长度保证安装后组件的重心落在安装平台的支撑范围内，避免压射过程中的设备振动导致组件移位。侧部圆形通孔的中心高度与模腔进料口中心高度保持一致，保证金属液填充路径顺畅，减少压射压力损失。
