长轴刀片螺旋输送给料结构

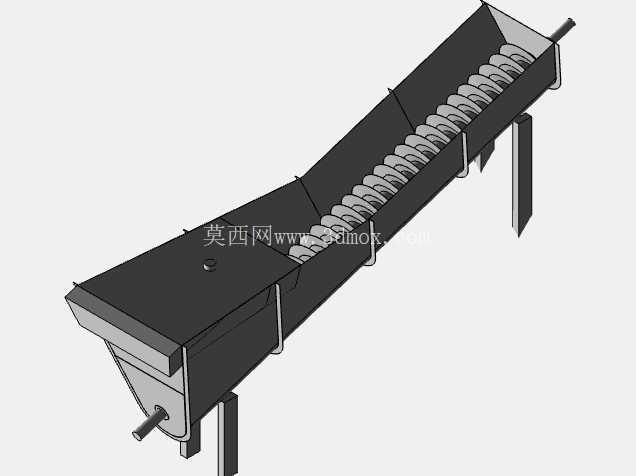

　　这套螺旋输送结构的设计，最初是针对散状颗粒、粉状物料的密闭输送场景做的适配，在粮食加工、建材粉料转运、化工小颗粒物料输送的工位上，这类结构能避免物料洒落、扬尘的问题，相比开放式皮带输送，对易飘散、有一定湿度的散料适配性更强。整个结构的核心输送部件采用大直径主轴搭配等距螺旋叶片的设计，主轴直径做到150mm，能在4500mm的输送长度下保持足够的刚性，避免长轴运转时出现挠曲变形，叶片外沿直径510mm，和输送槽内壁预留3-5mm的间隙，既不会出现叶片刮蹭槽壁的问题，也能减少物料在叶片和槽壁之间的残留，降低输送过程中的物料卡滞概率。

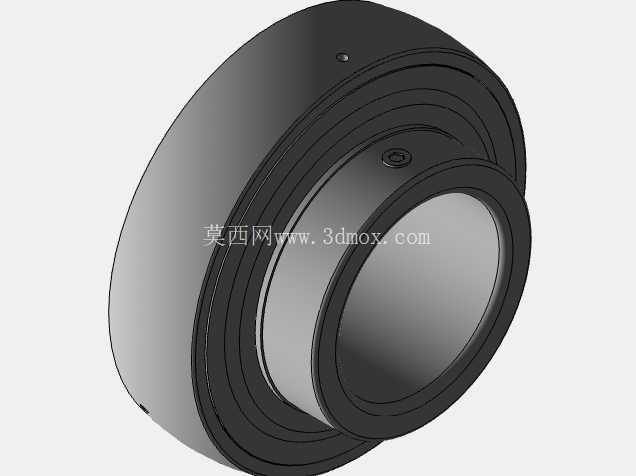

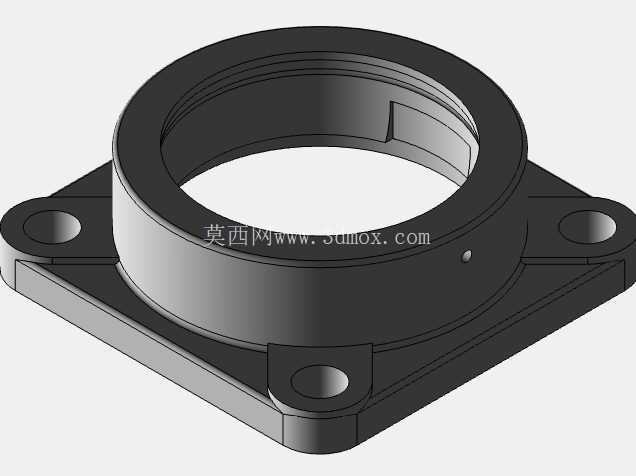

　　支撑端选用UCF319带座外球面轴承，这种方形带座轴承的安装定位更方便，四个固定螺栓孔能直接和机架的安装面锁附，不需要额外做轴承座的定位工装，外球面轴承的调心性能可以补偿长轴加工、安装时带来的少量同轴度误差，避免轴承受额外的径向力导致过早失效，轴承座和输送槽端盖之间还预留了密封件的安装位，能阻挡细粉料进入轴承内部，延长维护周期。螺旋叶片和主轴之间采用连续焊接的固定方式，叶片边缘做了3mm的倒角处理，在输送有一定磨琢性的物料时，能减少叶片边缘的磨损速度，进料端的叶片做了15度的导程加大处理，能让落料口的物料更快被卷入螺旋腔，避免进料口出现物料堆积堵料的问题。

　　驱动端的连接位预留了标准键槽，能直接和减速电机的输出轴通过联轴器连接，不需要额外做转接法兰，安装时只需要保证驱动轴和主轴的同轴度在0.1mm以内，就能保证运转平稳，整个输送段的机架采用型钢焊接结构，安装时需要保证输送槽的直线度每米不超过1mm，全长直线度不超过3mm，避免长轴运转时出现叶片擦碰槽壁的异响。出料口设置在输送段的末端下方，开口尺寸和螺旋叶片的导程匹配，能保证物料输送到末端时顺畅排出，不会在端盖位置积料，端盖上还预留了观察口的安装位，日常巡检时可以不用拆开端盖就观察内部叶片的磨损、积料情况。

　　在实际选型应用时，需要根据输送物料的堆积密度调整驱动电机的功率，比如输送堆积密度1t/m³以下的粮食类物料，匹配7.5kw的减速电机就能满足4500mm长度下的输送量需求，如果是输送堆积密度更大的矿粉、水泥类物料，需要适当加大电机功率，同时加厚螺旋叶片的板材厚度，提升耐磨性能。整个结构的安装边界需要注意，设备两侧需要预留至少600mm的维护空间，方便后期更换轴承、补焊磨损的叶片，进料口的上方需要和上游料仓的落料口做软连接，避免硬连接时的振动传递到料仓结构，出料口和下游设备的连接同样需要做软密封，减少粉尘外溢。设计时还考虑了不同输送倾角的适配，当输送倾角在15度以内时，不需要调整叶片导程就能正常输送，如果倾角超过20度，需要适当减小叶片导程，避免物料出现下滑回流的问题，影响输送效率。
