12英寸立式工业桶式过滤装置结构设计

在流体输送管网的运维场景里，管道内残留的焊渣、锈蚀剥落物、介质裹挟的固体颗粒始终是威胁下游泵阀、流量计、换热设备运行寿命的核心隐患，这类杂质一旦卡涩阀门密封面、磨损泵腔叶轮、堵塞换热管束流道，轻则造成管路压差异常升高、计量设备数据失准，重则触发设备联锁停机，带来非计划停产的损失。这款12英寸规格的立式桶式过滤装置，正是针对中大通量工业管路的杂质拦截需求开发的 inline 式过滤单元，可直接串接在工艺管段中，无需额外设置旁路安装空间，适配多数常规工业厂房的管廊布局要求。

从结构设计逻辑来看，整体采用垂直圆柱筒体作为承压主体，这种构型一方面能最大化利用垂直空间，减少水平方向的安装占地，另一方面圆柱壳体的环向应力分布均匀，在同等壁厚条件下承压能力优于方形或异形壳体，适配多数中低压工业流体的输送压力工况。设备的进出口采用12英寸标准法兰对接，法兰端面的密封槽、螺栓孔位完全匹配对应压力等级的工业管道法兰标准，安装时无需额外加工过渡连接件，直接与管路法兰对齐后加装密封垫片、拧紧螺栓即可完成对接，能大幅缩短现场施工的周期。

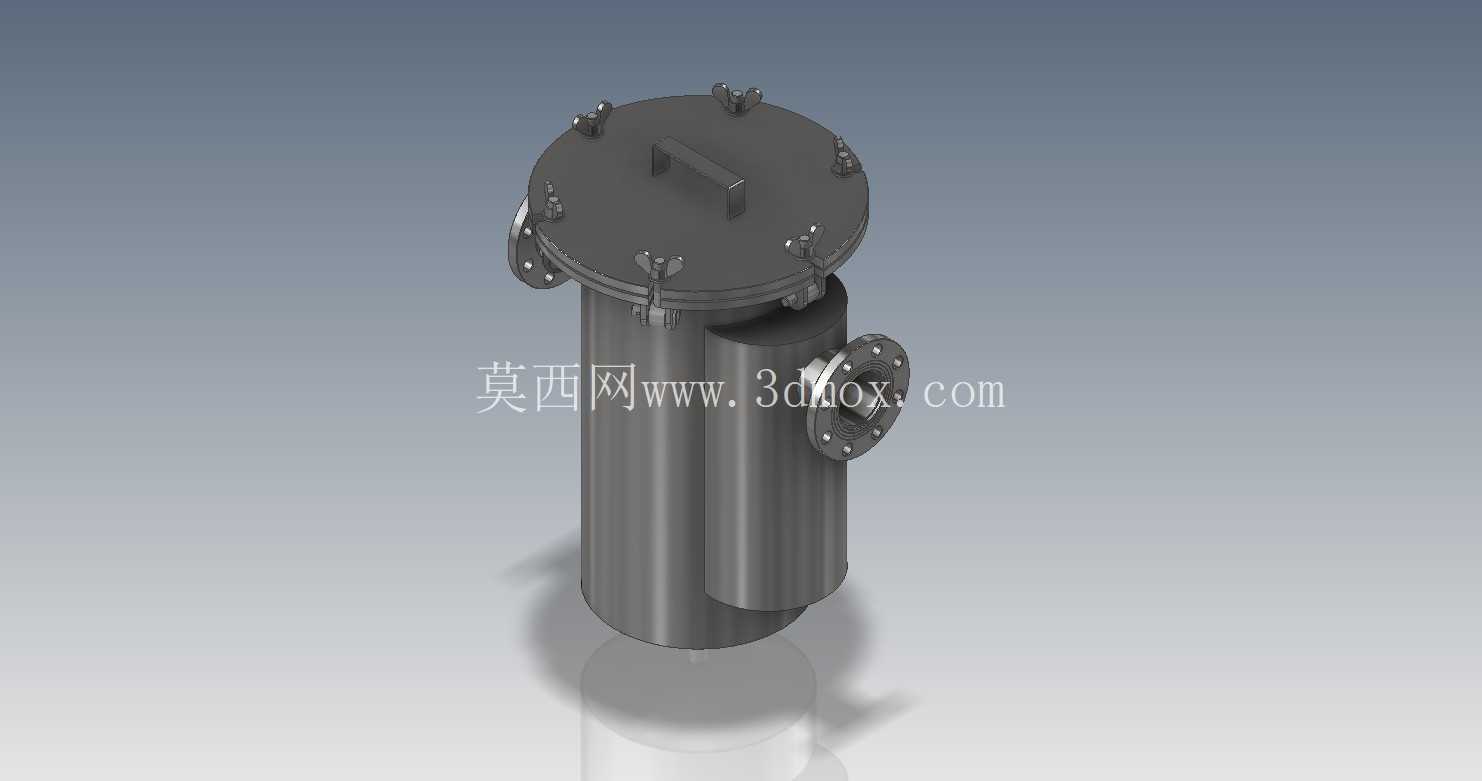

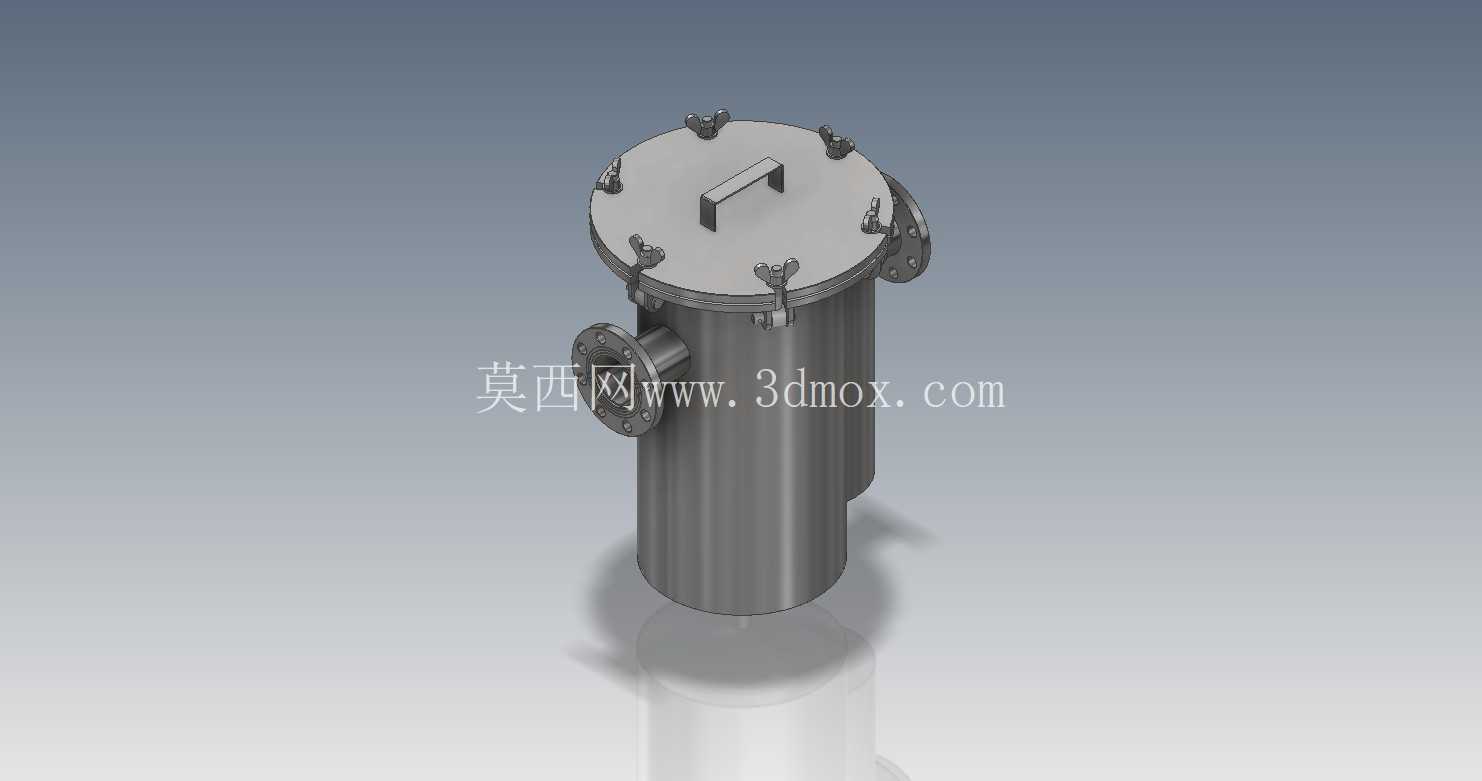

顶盖部分采用多组蝶形螺母压紧的快开结构，区别于传统螺栓紧固的过滤器端盖，这种设计无需使用重型扳手逐个拆卸多颗紧固螺栓，运维人员只需徒手松开蝶形螺母即可掀开顶盖，直接取出内部的穿孔篮式过滤元件，清理拦截到的杂质后即可快速回装，整个清理过程无需动用大型工具，能有效缩短设备维护的停机时间。为了保证顶盖的密封可靠性，顶盖与筒体的配合面加工有定位止口，密封垫片嵌入止口槽内，避免受压后垫片移位造成介质泄漏。

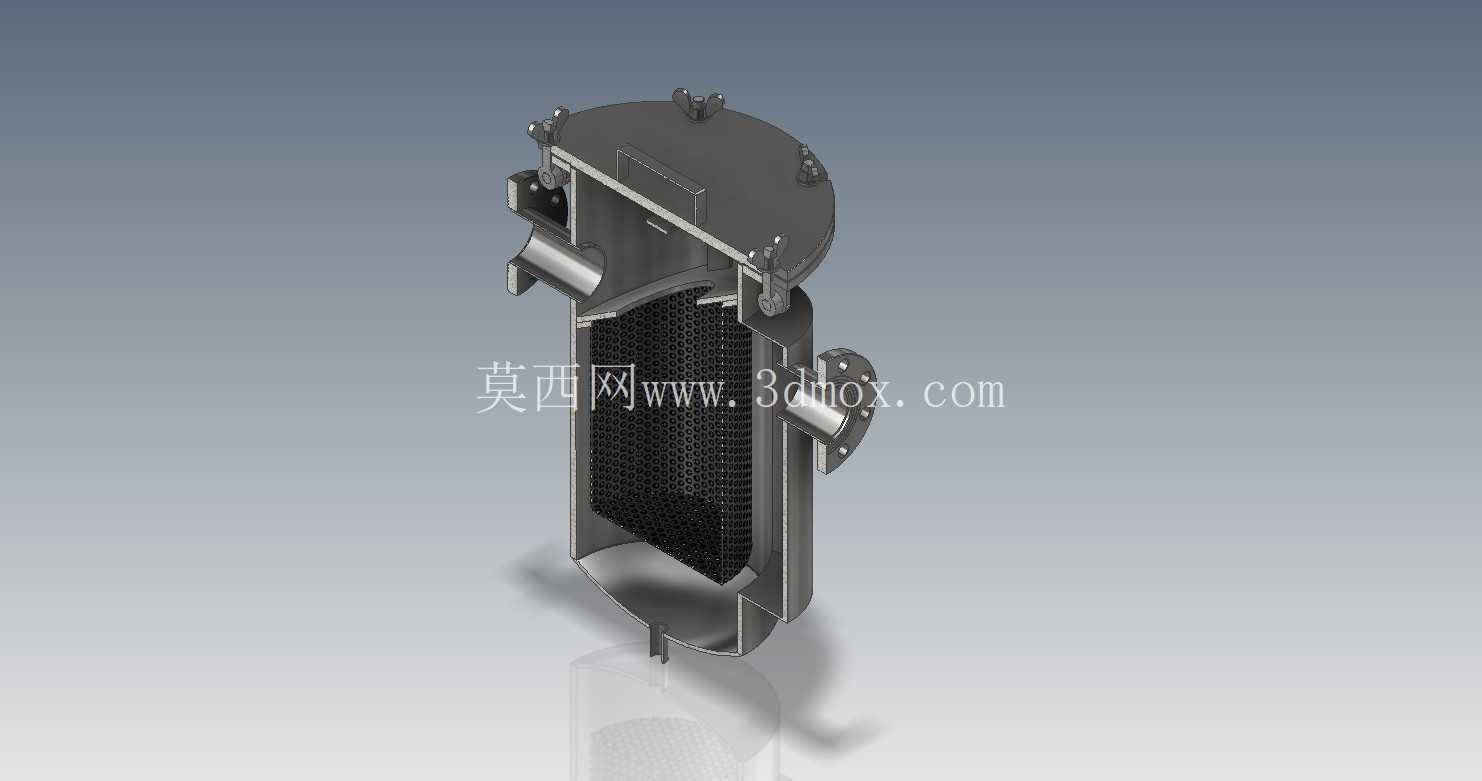

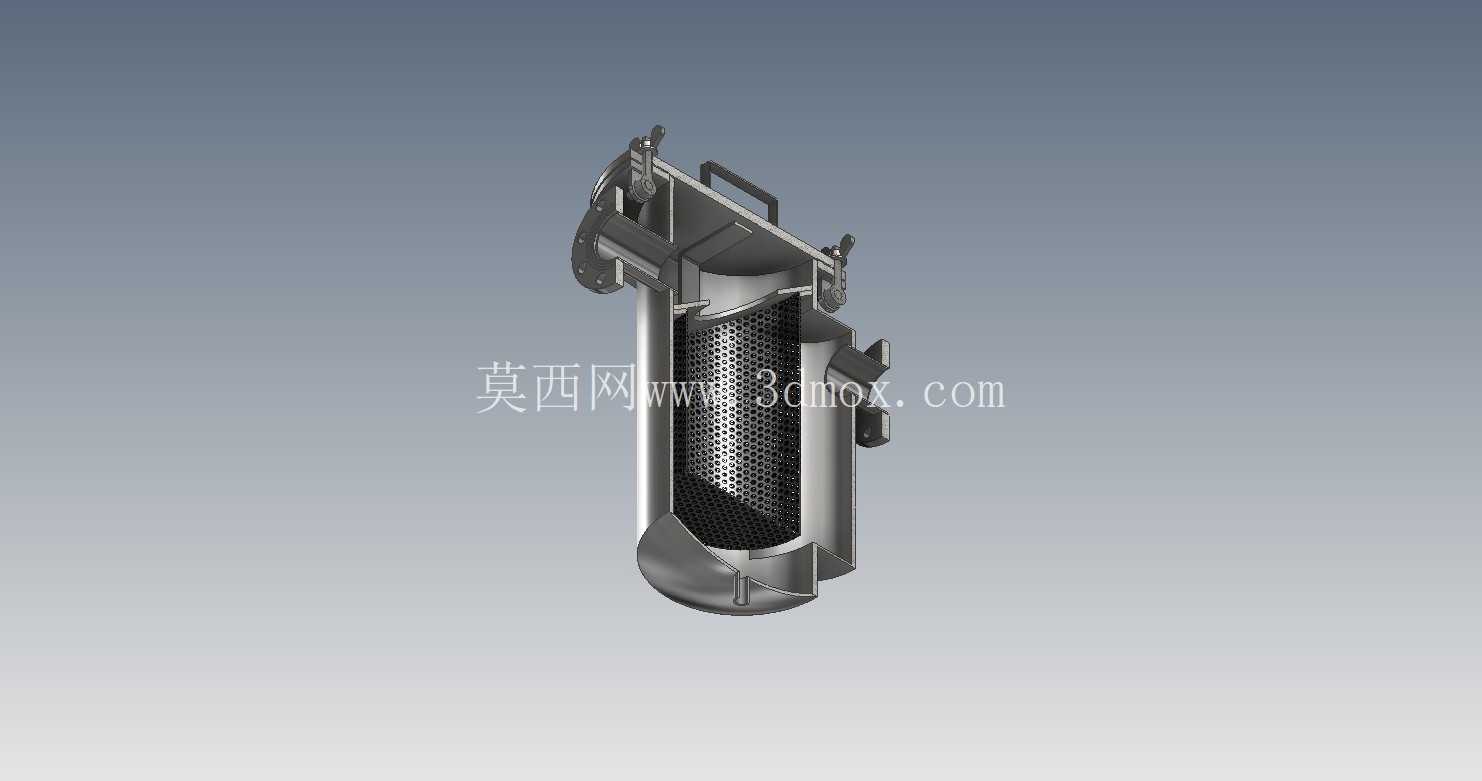

内部的过滤元件为穿孔板式篮式结构，滤芯表面均匀分布规则冲孔，既能保证足够的流通面积，降低流体经过滤芯时的压损，又能拦截粒径大于冲孔尺寸的固体颗粒；篮式的构型让拦截下来的杂质全部沉积在滤芯底部，不会随着流体波动重新回到下游管路，清理时直接将滤芯提出筒体即可倾倒杂质，操作十分便捷。滤芯与筒体内部的定位台阶配合，安装到位后不会被流体冲偏，保证所有过流介质都必须经过滤芯过滤，不存在旁流短路的问题。

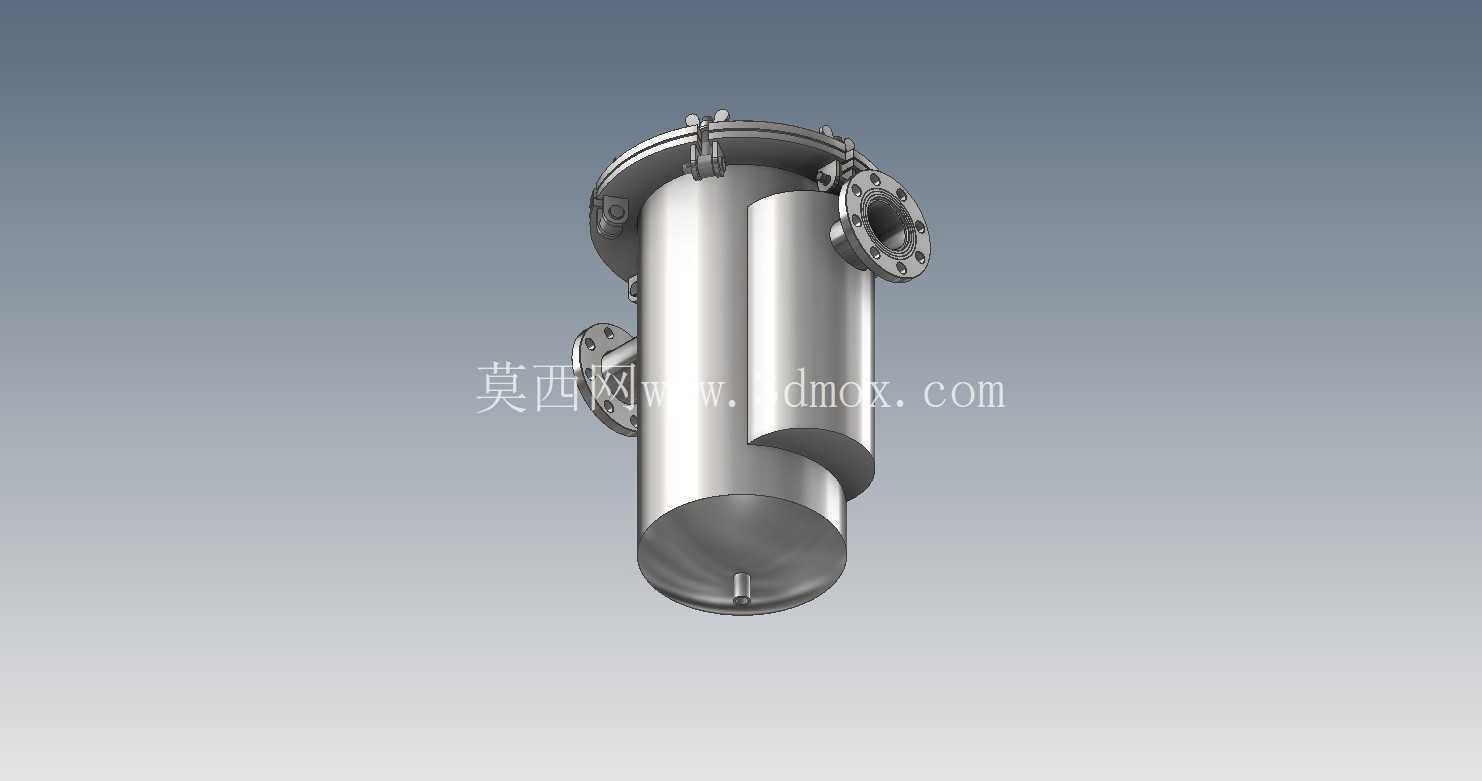

筒体底部设置有独立的排水排污接口，在设备维护排残、冬季停机防冻时，可以通过这个接口彻底排空筒体内部积存的介质和沉积杂质，避免残留介质腐蚀筒体内部，也防止低温环境下残液结冰胀裂壳体。从安装边界来看，设备的进出口法兰处于同一水平轴线上，中心高度匹配常规工业管道的架设高度，筒体底部预留有支脚安装位，可根据现场安装需求选配支撑脚架固定在地面或管廊支架上，不需要额外设计定制支撑结构。

在实际应用场景中，这类过滤器的适配范围十分广泛：水处理系统中可拦截原水携带的泥沙、管道锈蚀物，保护后续反渗透、超滤膜元件不被硬质颗粒划伤；石油天然气输送管网中可过滤管线施工残留的焊渣、岩屑，避免损伤输油泵、调压阀的精密配合面；食品饮料加工管线中可拦截原料中的固体结块、加工过程中混入的硬质杂质，保证灌装、均质设备的稳定运行；蒸汽和冷凝水回收系统中可过滤管道锈蚀产生的铁屑，保护疏水阀、换热器的换热效率；化工流体输送场景中可拦截催化剂颗粒、结晶析出的固体物料，避免堵塞反应釜进料口、计量泵流道。

从建模细节来看，整个模型完整还原了设备的所有结构细节：筒体的焊缝预留位置、法兰的螺栓孔分布、蝶形螺母的外形结构、滤芯的冲孔排布、排污接口的螺纹规格都做了1:1的还原，结构工程师可以直接参考这个模型完成管路排布的碰撞检查、安装空间校核，也可以在此基础上根据具体工况调整筒体壁厚、法兰压力等级、滤芯冲孔精度，快速衍生出适配不同压力、不同介质工况的定制化过滤设备方案。相较于Y型过滤器，这种桶式结构的过滤面积更大，容污能力更强，适合杂质含量较高、需要较长维护周期的管路场景，同时立式结构的压损更小，不会对管路的输送压力造成过大的额外损耗，能有效降低输送泵的运行能耗。
