老式飞机燃油管路过滤装置结构设计

在早期活塞式螺旋桨飞机的燃油输送系统中，这类Y型布局的管路过滤器是保障发动机供油安全的核心元件之一，主要安装在燃油箱到发动机高压燃油泵之间的低压管路段，承担拦截燃油中悬浮杂质、金属碎屑、橡胶老化析出颗粒的作用，避免硬质颗粒进入高压柱塞泵造成柱塞偶件磨损、喷油嘴堵塞，进而引发发动机供油中断、空中停车等严重飞行事故。

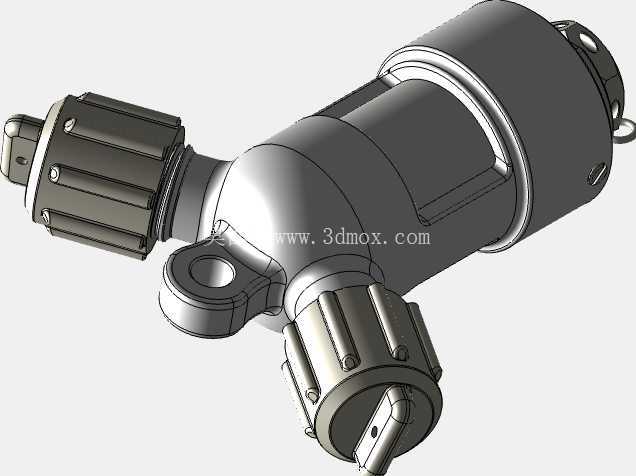

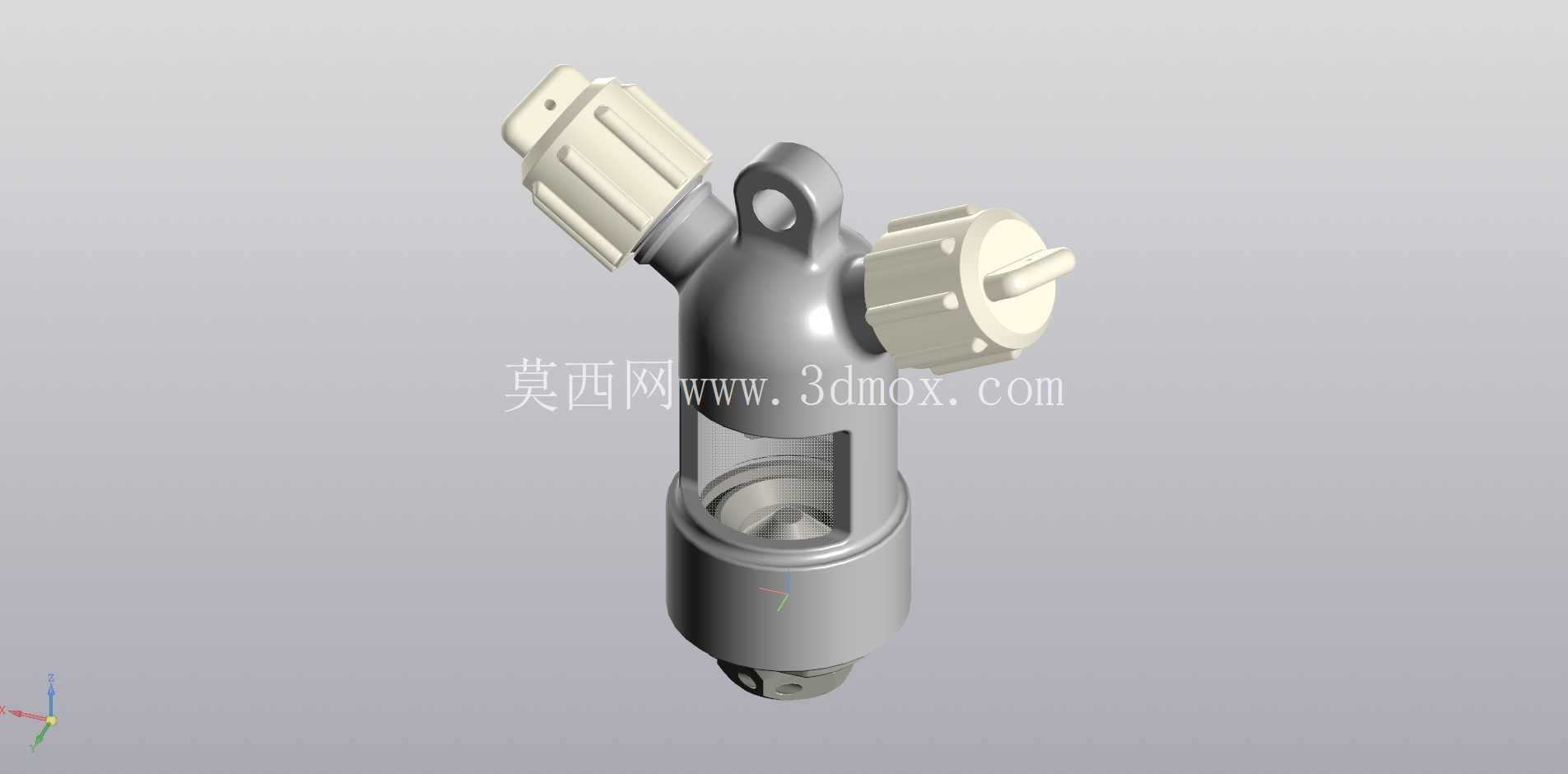

从结构布局来看，该过滤器采用对称双进油口、单下置排污腔的Y型三通构型，顶部设置带吊挂孔的一体式凸耳，可直接通过卡箍或螺栓固定在发动机舱的支架上，无需额外设计复杂安装座，适配早期飞机发动机舱紧凑的安装空间。两个侧置的进油接口采用外锥面配合结构，配套的塑料防护套是运输存储阶段的密封防护件，实际装机时会替换为带内锥面的燃油管路快插接头，靠锥面挤压密封实现无垫片密封，能承受0.2-0.6MPa的低压燃油输送压力，满足常规飞行状态下的燃油流量需求。

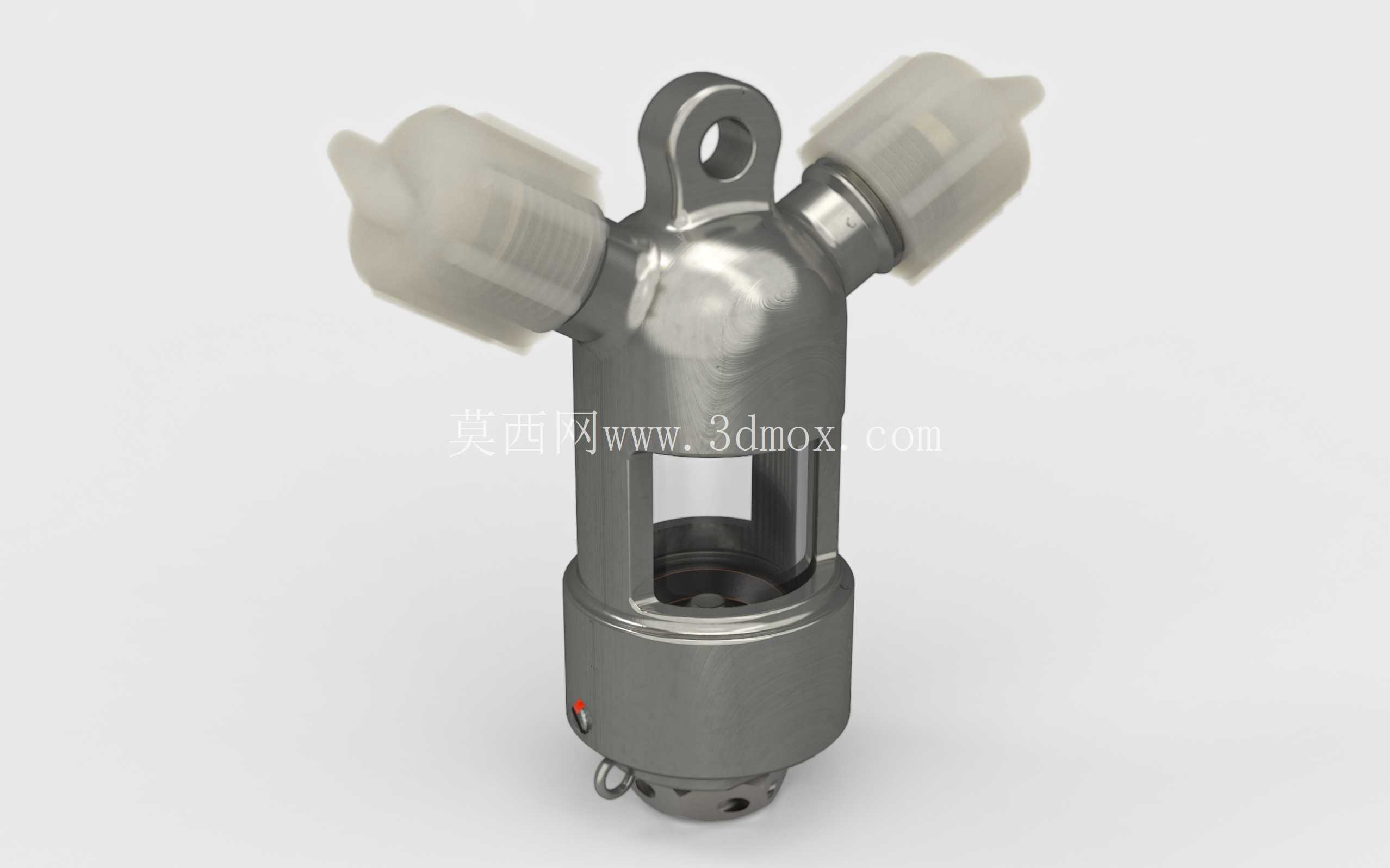

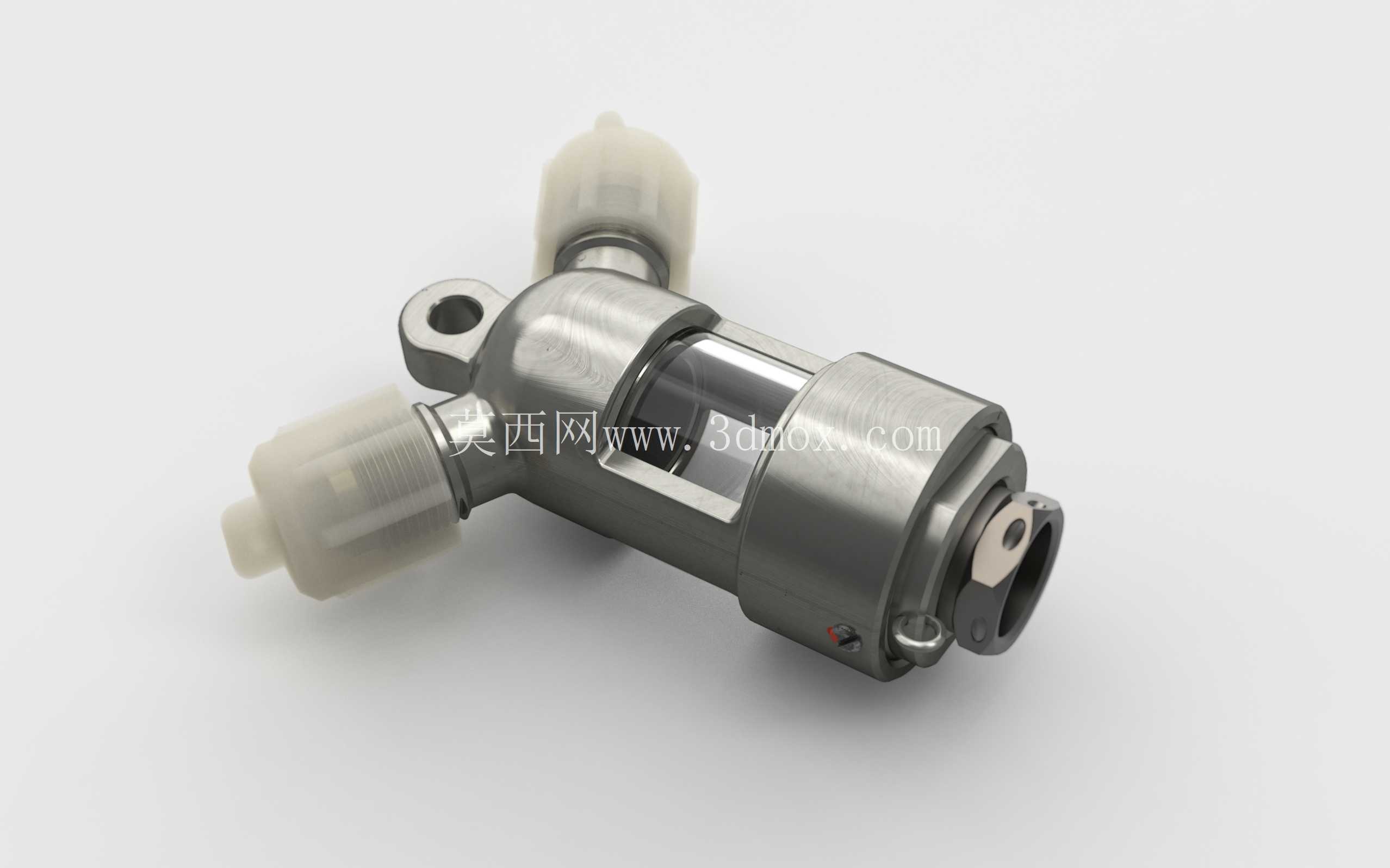

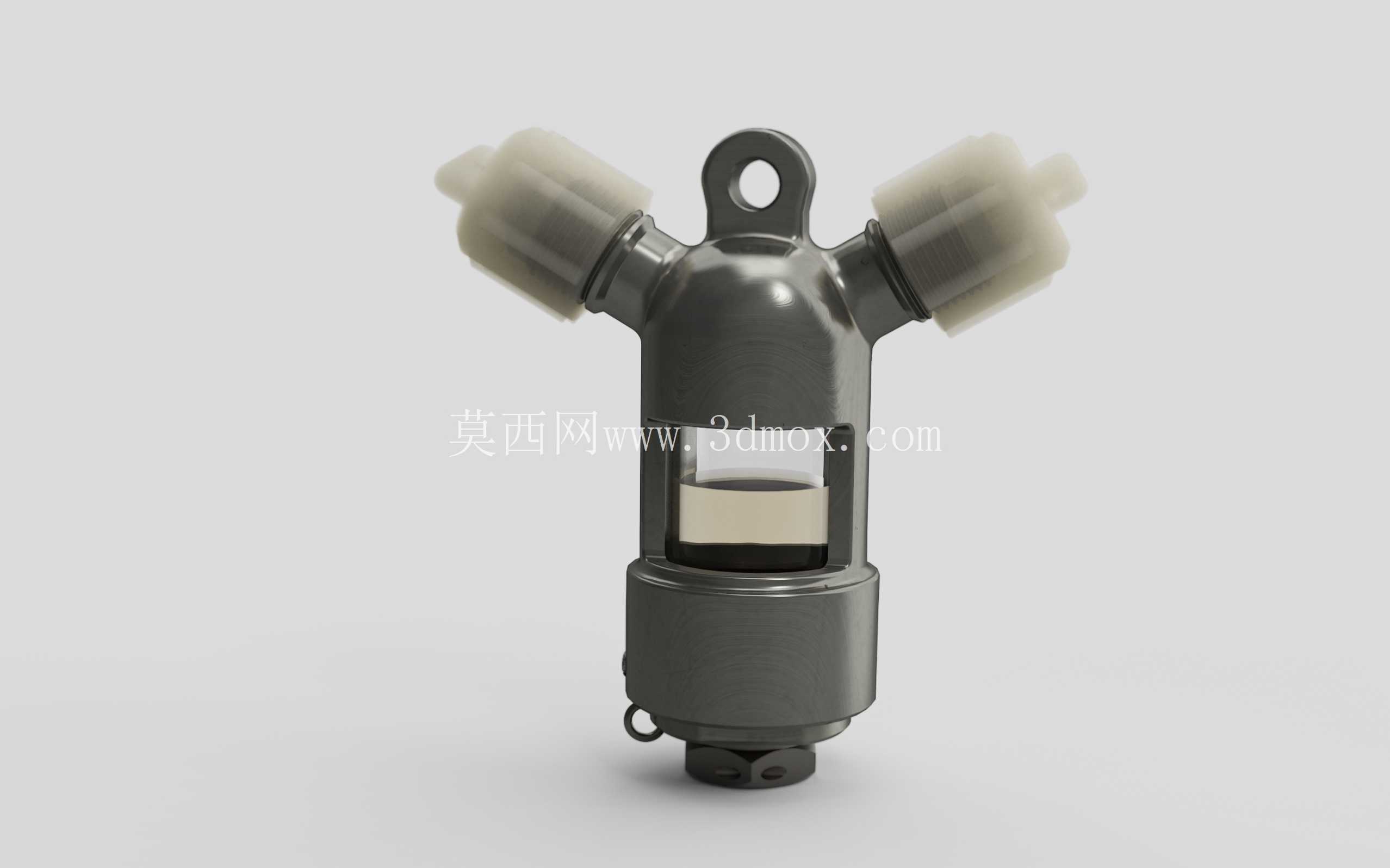

过滤器的核心过滤腔采用透明可视的中段壳体设计，地面维护人员无需拆解部件，即可直接观察内部滤芯的污染程度，判断是否需要清洗或更换。滤芯采用环形网式结构，燃油从两侧接口进入腔体后，在压力作用下从滤芯外侧向内侧流动，杂质被拦截在滤芯外表面，过滤后的清洁燃油从腔体下部的出油口流向发动机供油管路。下部的沉淀腔采用螺纹连接的螺塞结构，日常维护时只需拧下底部螺塞，即可排出沉积在腔底的水分与大颗粒杂质，无需整体拆解过滤器，大幅缩短地面维护的操作时间，适配早期通航飞机简易的外场维护条件。

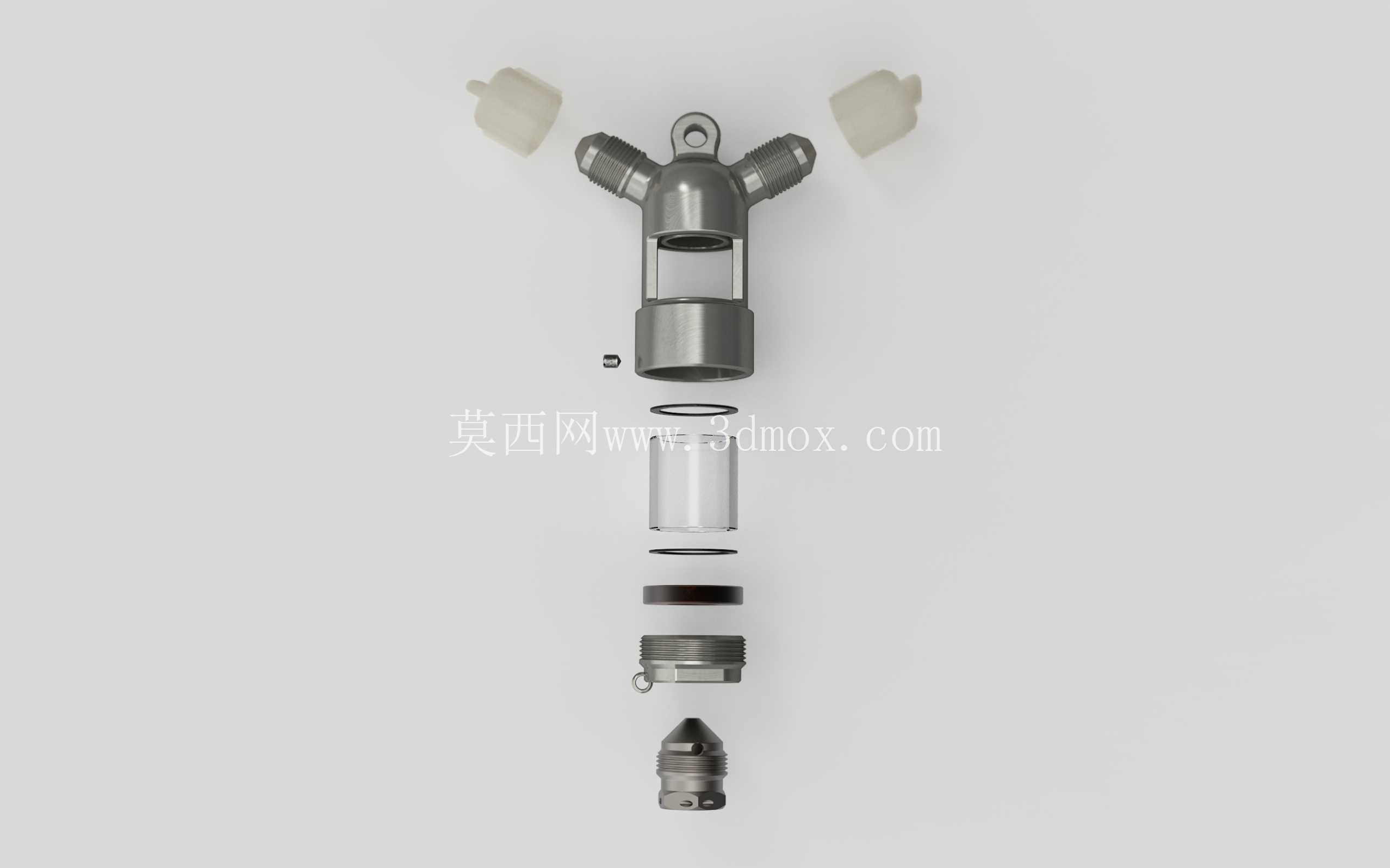

设计层面上，该结构充分考虑了老式飞机的使用场景：早期飞机燃油加注多依赖简易地面设备，燃油清洁度难以保证，且飞行过程中存在频繁的姿态变化，Y型对称的进油布局可以在飞机侧倾、俯仰时保证至少一侧进油口处于燃油液面以下，避免吸入空气造成气阻；顶部的吊挂孔与下部的小吊耳配合，可在安装时穿设防脱保险丝，避免飞行过程中因振动导致连接松动；壳体主体采用金属材质，兼顾结构强度与抗燃油腐蚀性能，中段透明视窗采用耐航油的透明工程材料，在高低温交变的高空环境下不会出现开裂、透明度下降的问题。

从安装边界来看，该过滤器整体径向最大尺寸不超过120mm，轴向总高度控制在180mm以内，两个侧置接口的轴线夹角为90度，接口外径适配当时通用的10mm内径燃油软管，安装时只需保证沉淀腔处于竖直向下的状态，即可让杂质依靠重力自然沉积到腔底，避免杂质随燃油流动再次附着在滤芯表面。与现代飞机采用的旋装式一次性燃油过滤器不同，该结构的滤芯可反复清洗使用，在航材保障条件有限的早期运营场景下，能大幅降低备件储备需求，仅需定期更换滤芯的密封胶圈即可维持正常工作，整体结构没有复杂的运动部件，可靠性极高，在正常维护条件下可实现与发动机同寿命的使用周期。

实际使用过程中，燃油进入过滤器后的流道经过特意设计，不会直接冲击滤芯表面，而是沿腔体内壁形成旋流，大颗粒杂质在离心力作用下直接甩向腔壁并滑落至沉淀腔，减轻滤芯的过滤负荷，延长滤芯的清洗周期。这种设计思路也被后续很多工业低压管路过滤器借鉴，在不需要高精度过滤、维护条件有限的场景下，这种带沉淀腔的可视Y型过滤器至今仍有广泛应用。
