带盖面板安装式ATO/ATC保险丝座结构

这类带盖面板安装的ATO/ATC保险丝座，是低压直流配电回路里非常常见的过流保护承载部件，常见于车载改装、小型工控设备、户外便携电源、电动工具配电模块这类场景里，用来给对应回路的片式保险丝提供可靠的安装载体，在回路电流超过额定阈值时，依靠保险丝的熔断切断电路，避免后端用电设备、线路因为过流出现烧损甚至起火的风险。

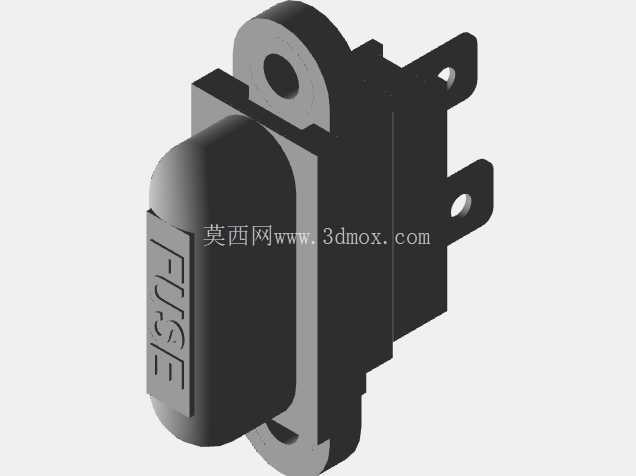

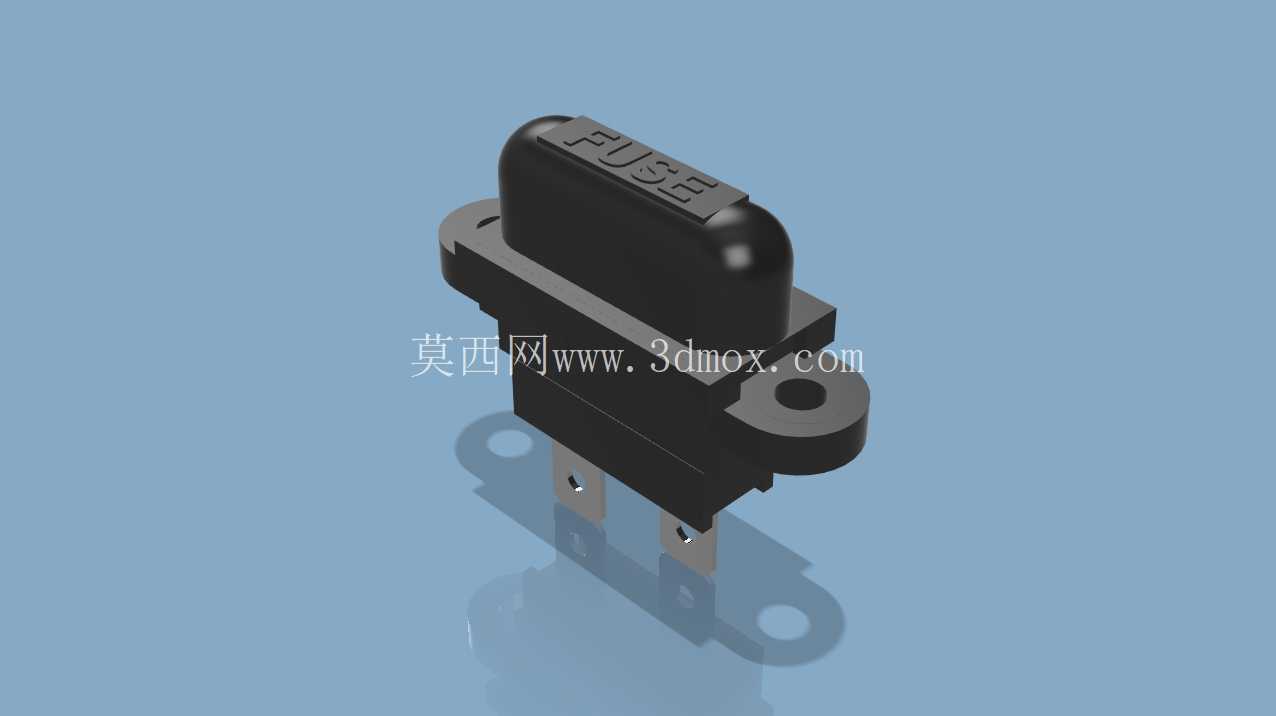

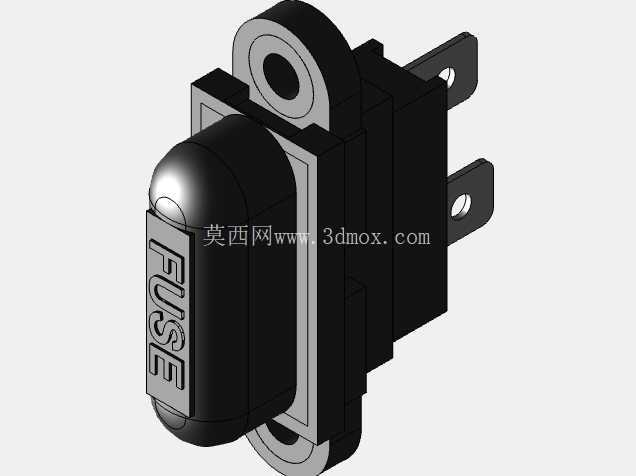

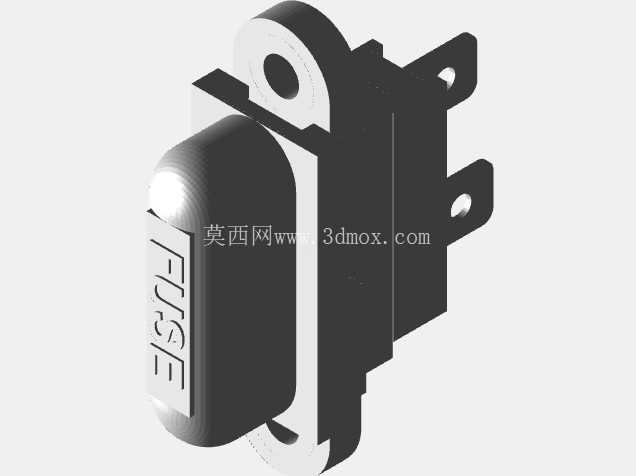

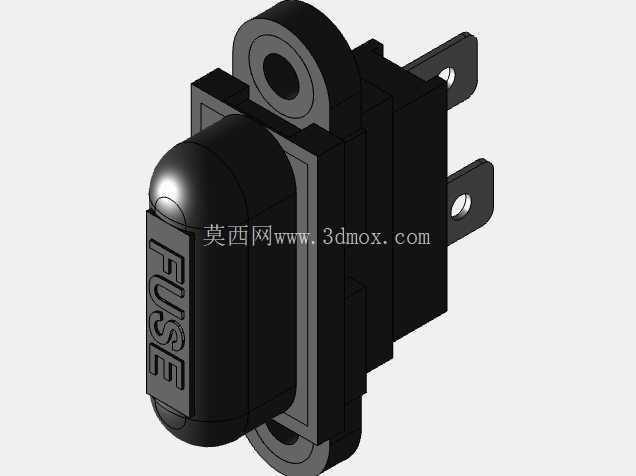

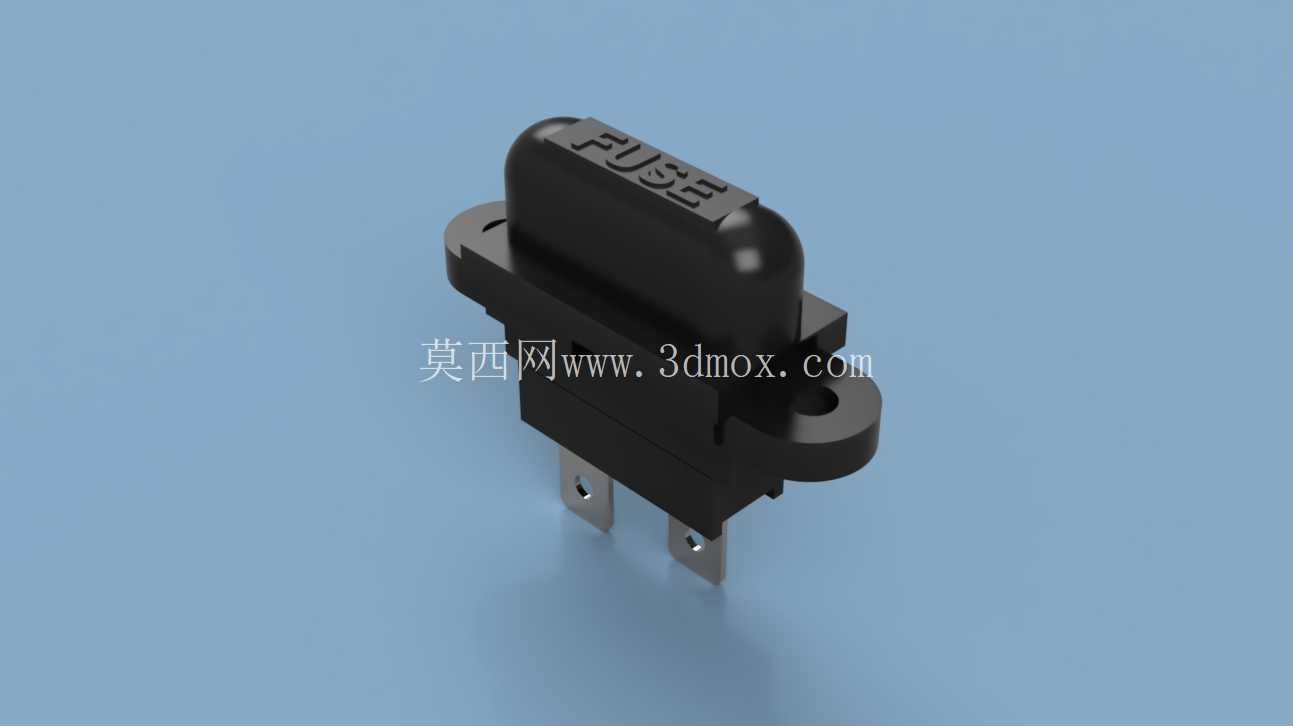

从实际使用的角度看，这款保险丝座采用面板嵌入式的安装逻辑，主体的绝缘外壳采用耐温阻燃的工程塑料注塑成型，顶部的带盖结构一方面可以在保险丝安装完成后形成物理防护，避免日常使用过程中灰尘、水汽、金属碎屑直接接触到带电的保险丝插脚与接线端，降低短路、接触不良的故障概率，另一方面盖子和本体的卡扣配合结构，不需要额外工具就能掀开更换保险丝，日常运维的便利性比较好。外壳上模压的FUSE标识清晰直观，即使在密集排布的配电面板上，运维人员也能快速识别出保险部件的位置，减少排查故障的时间。

安装结构上，这款保险丝座设计了带安装孔的固定耳，两个固定孔的孔位间距匹配常规面板开孔的通用尺寸，安装时只需要在设备面板上开出对应尺寸的矩形让位孔，将保险丝座主体从面板正面嵌入，再通过两个固定耳上的螺丝孔位拧入紧固件，就能把整个保险座牢牢固定在面板上，不会因为日常插拔保险丝、拉扯接线出现松动移位。底部伸出的两个插片式接线端，采用镀锡铜质基材，导电性能稳定，抗锈蚀能力强，既可以直接和对应规格的线束插簧对插完成接线，也可以配合焊锡做永久性接线固定，适配不同生产场景的装配工艺需求。

设计过程中需要重点考虑几个边界条件：首先是绝缘外壳的爬电距离，两个带电插脚之间的绝缘隔断厚度要满足低压直流回路的绝缘要求，避免在潮湿、凝露的使用环境下出现极间爬电击穿的问题；其次是插脚的保持力，要保证保险丝插入后、接线插簧对接后，在常规的振动工况下（比如车载行驶、设备运行振动）不会出现松脱，避免接触电阻过大引发的接头发热问题；再者是外盖的扣合力度，既要保证日常使用时不会因为轻微触碰就弹开，也要保证更换保险丝时不需要借助尖锐工具就能徒手掀开，平衡防护性和运维便利性。

从尺寸边界来看，这类保险座的面板外露部分高度不会过高，不会在面板外侧突出太多影响设备整体的外观协调性，嵌入面板内侧的本体深度也控制在常规设备面板后方的走线空间范围内，不会和内部的其他元器件、线束产生干涉。两个插脚的中心距完全匹配标准ATO/ATC片式保险丝的插脚间距，兼容市面上所有同规格的车用、工控用片式保险丝，不需要额外做适配调整，选型替换的通用性很强。

实际选型应用的时候，需要根据回路的额定工作电流匹配对应载流量的保险座，同时要确认接线端的载流能力和线径匹配，避免接线部位的压降过大、发热超标。在多回路并排安装的场景下，相邻两个保险座之间要留出足够的手指操作空间，方便后期单独更换某一路的保险丝，不需要拆卸周边的其他部件。另外外壳材料的阻燃等级要满足对应应用场景的防火要求，尤其是在密闭设备内部、车载这类对防火要求较高的场景，阻燃绝缘外壳可以在保险丝熔断拉弧的时候，避免电弧引燃周边的可燃部件，提升整个配电回路的安全冗余。
