推入式面板安装ATOATC保险丝座结构设计

在车载低压配电、改装车电路集成、小型工控设备直流供电回路的设计环节里，面板式保险丝座是兼顾防护性能与操作便捷性的常用电路保护元件，本次设计的推入式ATO/ATC规格保险丝座，正是针对面板嵌装场景做的结构优化方案。不同于引线式保险丝座需要额外做固定与绝缘处理的安装逻辑，这款产品直接适配设备面板的开孔嵌装需求，安装时仅需在面板上开出对应尺寸的矩形孔，将主体从面板正面推入即可通过自身的卡扣结构完成卡紧固定，不需要额外加装紧固件，既减少了装配工序，也能保证面板外侧的外观整洁度，不会突出多余的固定结构。

从实际使用场景来看，这类保险丝座多用于12V直流供电系统的回路保护，常见于车载改装的副电瓶配电、房车内部电路分路、小型户外移动电源的输出回路、工控设备的低压供电面板等位置，用户在更换保险丝时不需要拆开设备外壳，直接在面板外侧就可以操作，大幅降低了后期维护的难度。设计过程中首先锁定了适配的保险丝规格，ATO与ATC是目前车载直流电路里应用最广泛的插片式保险丝规格，两者的插脚间距、外形尺寸兼容，因此这款保险丝座的内部接触弹片做了通用化设计，两种规格的插片保险丝都可以顺畅插入，接触弹片采用高弹性铜材做镀锡处理，既保证足够的接触压力降低接触电阻，也能提升抗氧化能力，避免长期使用后出现接触不良、发热烧蚀的问题。

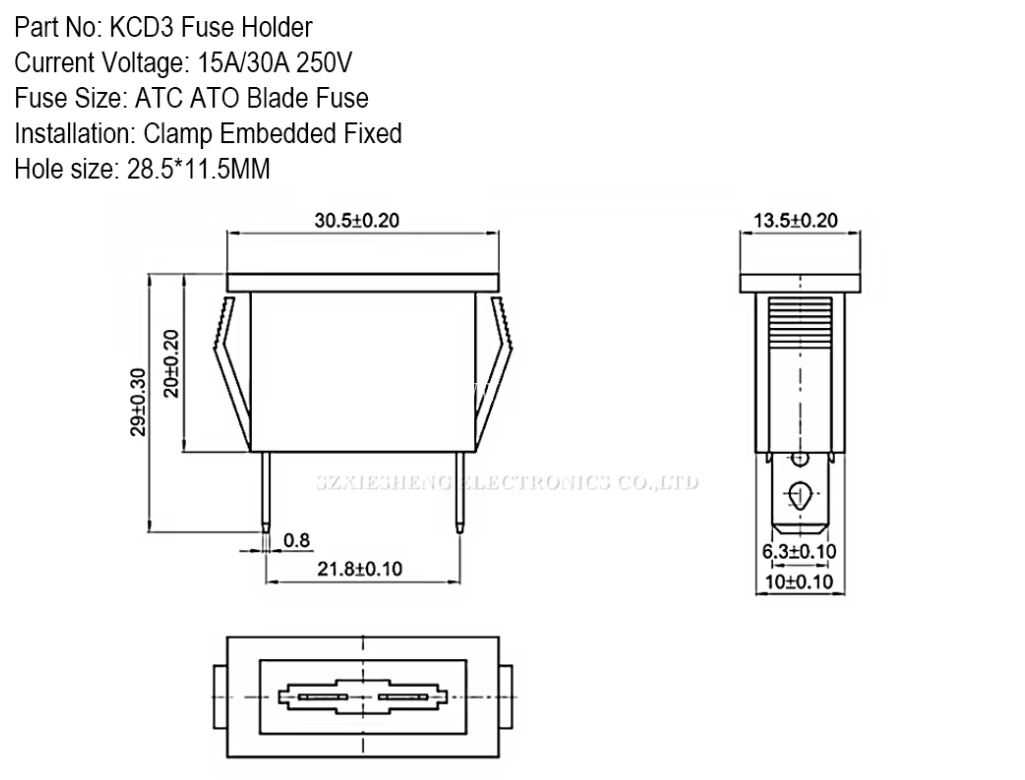

安装边界的尺寸控制是这款产品设计的核心要点，经过多轮面板适配验证，最终确定所需的面板开孔尺寸为28.5mm×11.5mm，这个尺寸既可以保证主体顺利穿过开孔，也能让周边的卡扣结构刚好卡在面板背面，适配的面板厚度范围覆盖1mm到3mm，覆盖了常见的塑料设备面板、薄金属配电面板、改装车内饰面板的厚度区间，不会出现开孔过大松动、或者开孔过小无法装入的问题。产品的外形做了阶梯式结构设计，面板外侧的端盖部分尺寸略大于开孔尺寸，装入后可以完全遮盖开孔边缘的毛刺与加工误差，外侧表面做了哑光防滑纹理，更换保险丝时可以直接用手指抠住外侧端盖将保险丝座的内芯抽出，不需要额外借助工具。

在绝缘防护设计上，主体外壳全部采用阻燃PA66材质注塑成型，耐温等级可以满足车载环境-40℃到125℃的工作温度要求，阻燃等级达到UL94-V0级别，即使回路出现过载发热的情况，外壳也不会出现熔融引燃的风险。背部的两个插接端子做了防呆设计，两个端子的宽度与插片保险丝的插脚宽度匹配，接线时可以采用插簧直接对接，也可以根据使用需求焊接导线，端子周边做了加高的绝缘挡墙，避免两个接线端子之间因为异物、凝露出现短路问题。

从结构可靠性角度考虑，推入式的卡扣结构做了倒钩角度优化，正常推入面板后倒钩会牢牢勾住面板背面，即使受到外部拉扯、振动冲击（比如车载场景下的长期颠簸）也不会出现松脱脱出的问题，需要拆卸时只需要用扁口工具压住两侧的倒钩就可以从正面将主体推出，维护拆卸也十分便捷。内部的保险丝容纳腔做了尺寸限位，保险丝插入后不会出现晃动偏移的情况，端盖与主体之间做了轻微的过盈配合，推入后可以紧密贴合，避免灰尘、水汽进入腔体内部影响接触性能，对于有一定防水要求的场景，还可以在端盖与面板的贴合面加装薄橡胶垫片，就能达到IP54左右的防护等级，满足户外设备的使用需求。

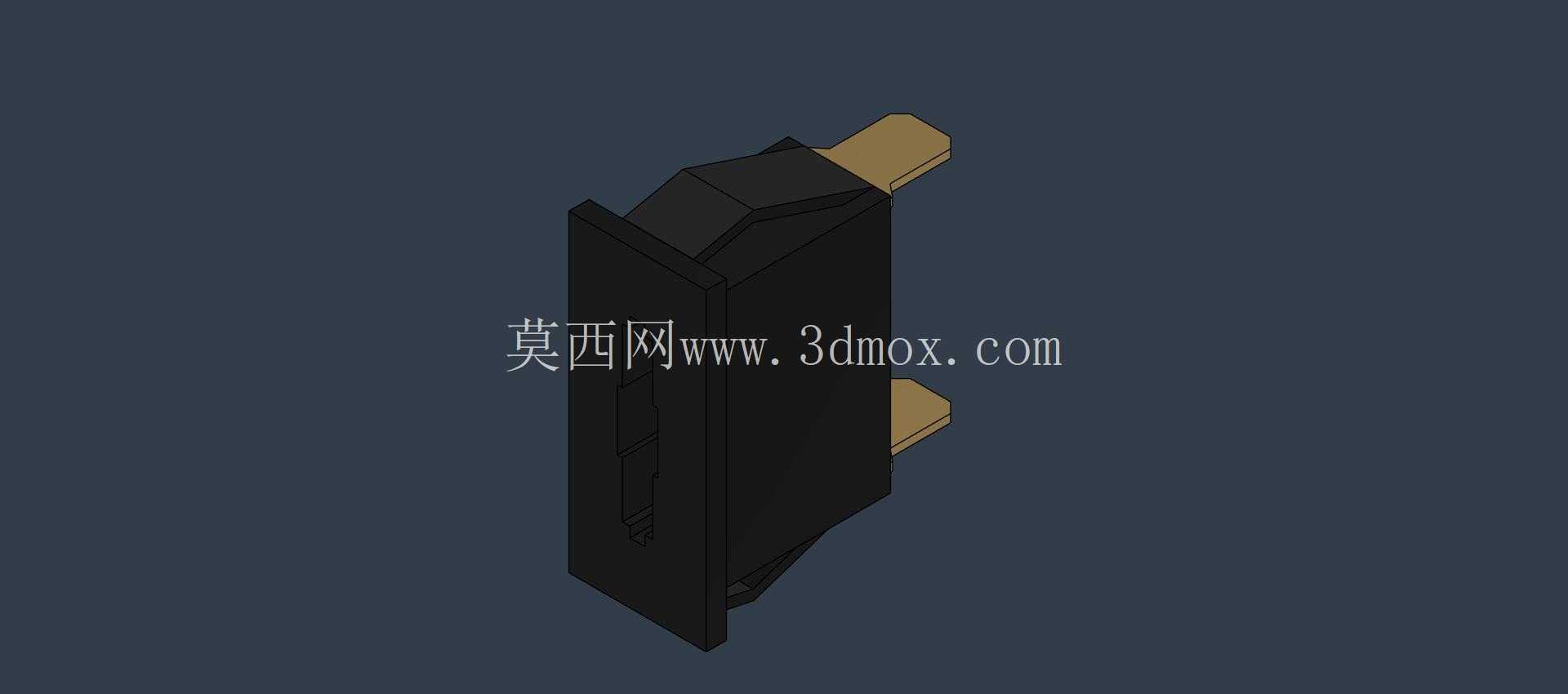

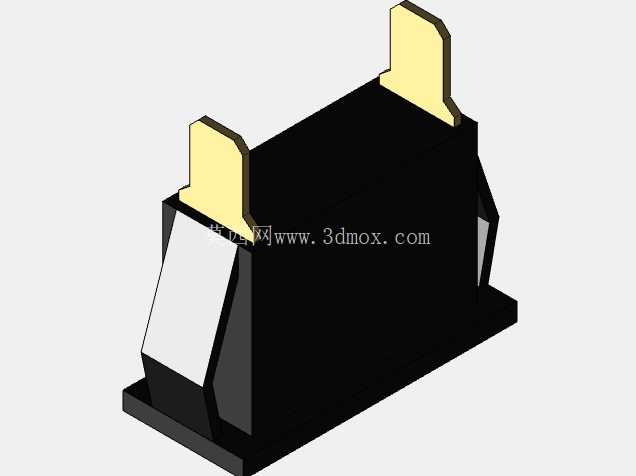

在三维建模过程中，所有配合尺寸都按照公差配合要求做了间隙预留，卡扣的变形量经过仿真验证，装配过程中的变形量处于材料的弹性变形区间内，不会出现装配断裂或者塑性变形导致卡扣失效的问题。接触弹片的接触压力经过测算，每个弹片对保险丝插脚的正压力不小于5N，保证在振动环境下也不会出现接触瞬断的问题，接触电阻控制在5mΩ以内，大电流通过时的发热量控制在安全范围内，可以适配最大30A电流的回路保护需求，覆盖12V直流系统里绝大多数分路的电流等级。
