HBM U2B轮辐式称重测力传感结构

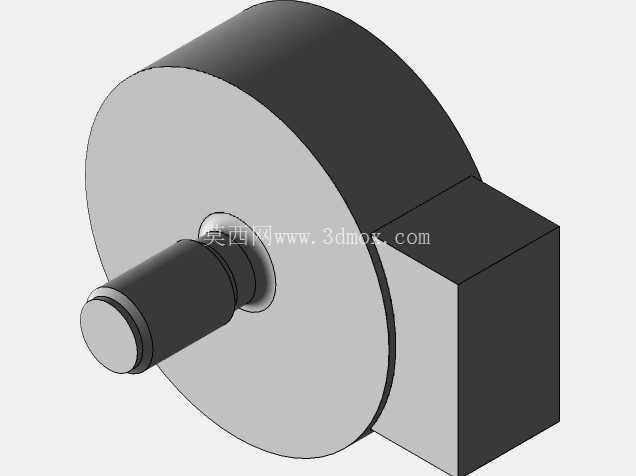

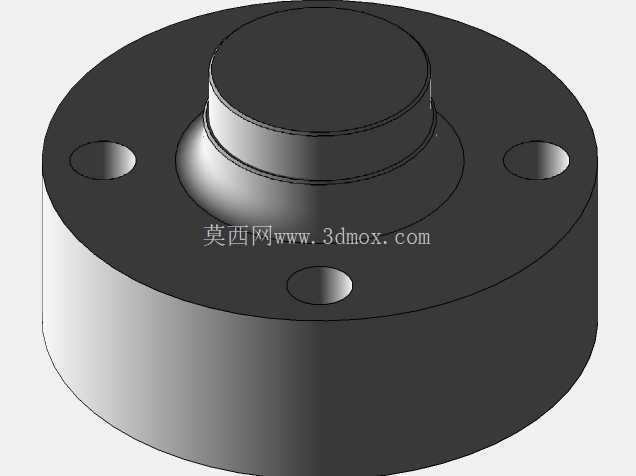

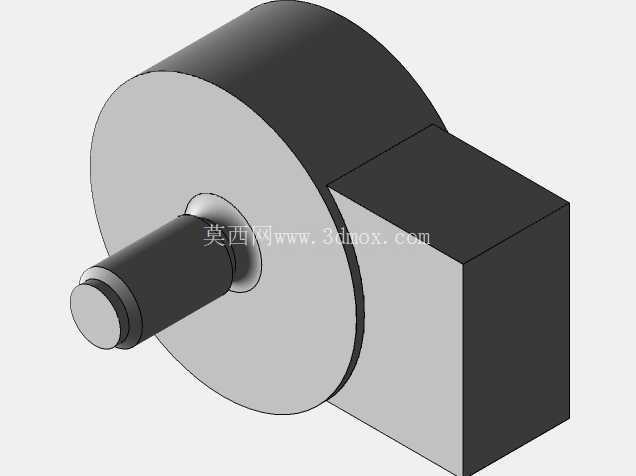

　　上部的受力凸台做了外螺纹结构，这个设计是为了适配不同的压头、拉头附件，不管是做压向力检测还是拉向力检测，只需要更换对应的连接附件就能完成适配，不需要改动传感器主体结构，凸台和主体法兰之间做了多道环形应力释放槽，这个细节很关键，能避免偏载力直接传递到应变区，减少侧向力带来的测量误差，很多同类型传感器忽略这个结构，在有轻微偏载的工况下测量误差会超出允许范围。从设计思路来看，这款传感器采用轮辐式弹性体结构，和柱式传感器相比，轮辐结构的抗偏载、抗侧向力能力更强，整体高度更低，适合安装空间受限的场合，弹性体的应变梁采用对称分布设计，四个应变梁上粘贴的应变片组成全桥测量电路，能自动抵消温度变化带来的零点漂移，同时对侧向力产生的干扰信号有很好的抑制作用。在工业称重、料仓料位监测、自动化装配压装力检测、试验机力值校准这类场景里，轮辐式称重传感器一直是小空间高精度测力的首选部件，这次拆解建模的U2B结构，就是这类应用里非常典型的一款产品。先从实际安装边界说起，这款传感器主体采用圆形法兰基座设计，法兰盘上均匀分布4个安装通孔，孔位的节圆直径、通孔内径都匹配工业常规M8/M10内六角安装螺栓，安装时不需要额外做转接板，直接固定在设备安装基面即可，基座下方的出线侧做了切边处理，刚好给信号线缆留出走线空间，避免安装时线缆被基座压损，也不会因为线缆弯折半径不够导致信号线断裂。

　　在实际用途上，这类传感器覆盖的场景非常广，小量程版本可以用在电子台秤、包装机的称重料斗上，检测单包物料的重量是否达标；中量程版本可以集成在压装机、铆接机的执行端，实时监测压装过程的力值曲线，判断压装是否合格；大量程版本可以用在大型料仓、储罐的支腿位置，通过多个传感器组合的方式，实时监测仓内物料的总重量，配合给料设备实现自动补料、缺料报警。建模的时候特意还原了弹性体和外壳的配合间隙，实际产品里这个间隙是做密封处理的，填充了密封胶，能达到IP67左右的防护等级，适合在有粉尘、轻微溅水的工业现场使用，不会因为粉尘进入应变区导致测量不准，也不会因为溅水导致电路短路。

　　很多结构工程师在选型这类传感器的时候，容易忽略安装面的平面度要求，实际上这款传感器的安装基面平面度要求不低于0.05mm，如果安装面不平整，法兰锁紧之后会给弹性体带来附加应力，导致零点偏移，甚至会让弹性体产生永久变形，所以建模的时候也把法兰的安装基准面做了严格的平面度约束，方便后续做安装结构设计的时候参考。另外上部受力凸台的螺纹长度也做了准确还原，安装附件的时候螺纹旋入深度不能超过凸台的有效螺纹长度，否则会顶到内部的弹性体，导致传感器损坏，这个细节在做配套压头设计的时候需要特别注意，很多新手工程师容易在这里踩坑，把螺纹拧到底导致传感器过载损坏。从功能特性上来说，这款传感器的输出灵敏度、非线性误差、滞后误差都能满足工业级0.2级的精度要求，配合对应的变送器可以输出4-20mA或者0-10V的标准信号，直接对接PLC或者工业采集模块，不需要额外做信号调理电路，集成到设备里非常方便。建模过程中也还原了传感器的整体外形轮廓，包括侧面的出线方向、法兰孔的位置度、受力凸台的同轴度，这些尺寸都是实际安装的时候会影响装配的关键尺寸，比如法兰孔的位置度如果超差，安装的时候螺栓会别劲，带来附加应力影响测量精度；受力凸台和法兰基准面的同轴度如果超差，受力的时候会产生侧向分力，同样会带来测量误差。

　　在料仓称重的应用场景里，通常会在三个或者四个支腿位置各安装一个传感器，总重量是各个传感器的测量值之和，这时候要求每个传感器的受力方向尽量和传感器轴线重合，所以安装的时候通常会配合万向压头使用，抵消安装面不平行带来的侧向力，这款传感器上部的螺纹结构刚好可以适配标准的万向压头附件，不需要额外加工连接结构。在压装机应用场景里，传感器通常安装在压头和驱动气缸或者油缸之间，实时检测压装过程的力值变化，当力值达到设定阈值的时候停止压装，保证压装力在工艺要求的范围内，这时候传感器的响应频率就很重要，轮辐式结构的固有频率比柱式更高，适合动态力检测的场景，能捕捉到压装过程中瞬间的力值变化，不会漏掉峰值信号。
