3D打印用全打印结构灯丝线轴支撑托架

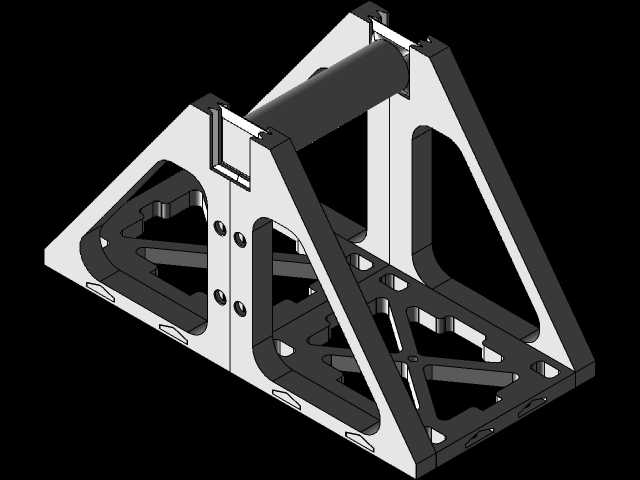

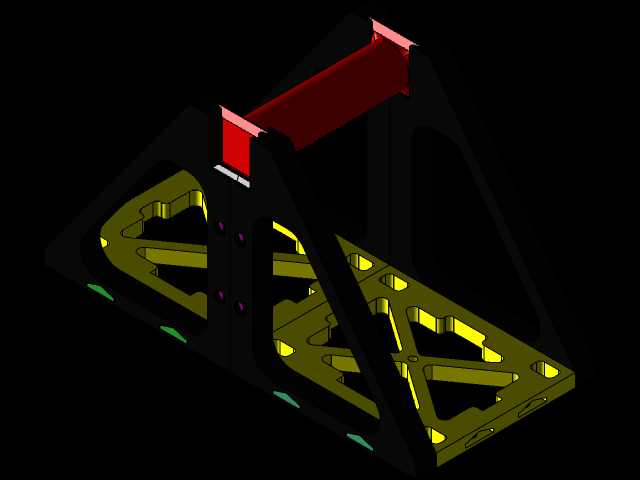

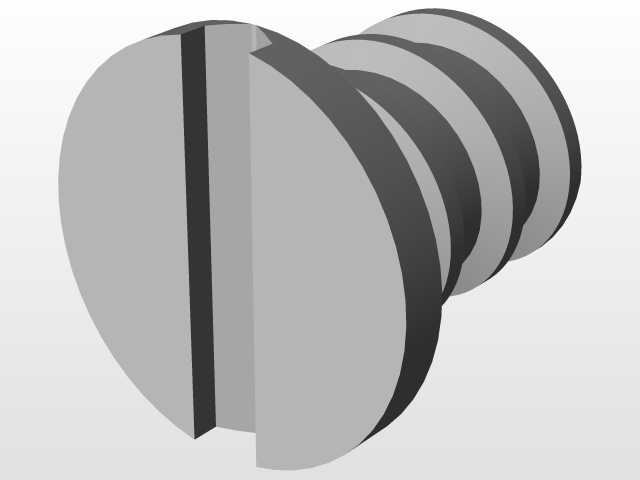

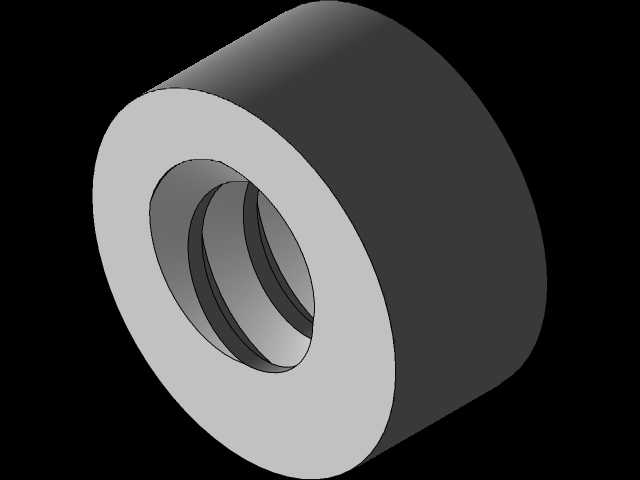

　　在桌面级FDM3D打印的日常作业场景里，耗材卷轴的承放一直是容易被忽略却直接影响打印稳定性的细节，不少从业者初期会用简易支架甚至直接将料卷搭在机身上，很容易出现送丝阻力不均、料卷卡滞、耗材缠绕打结的问题，轻则导致打印件出现层纹、缺料，重则直接造成打印中断报废，这款全3D打印结构的灯丝线轴支架，正是针对桌面级打印场景的耗材承放需求做的针对性结构设计。从实际使用场景来看，该支架可直接放置在桌面级3D打印机的侧方或顶部平台，适配绝大多数1kg标准规格的PLA、ABS、PETG等常见打印耗材卷轴，不需要额外采购金属型材、标准紧固件做组装，所有结构部件均可通过普通FDM打印机直接打印成型，打印完成后仅需做简单的卡扣拼接即可投入使用，

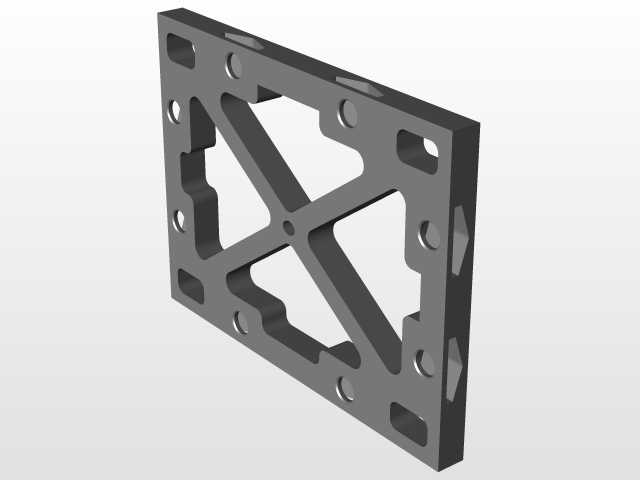

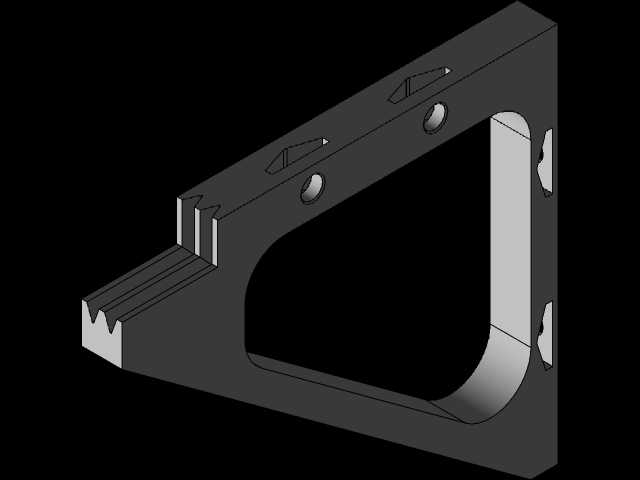

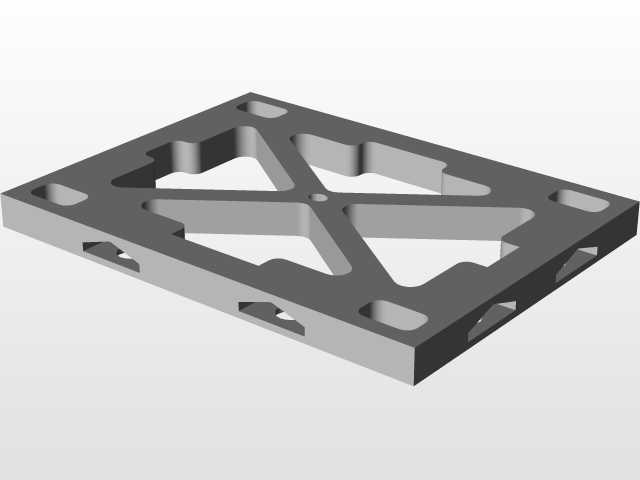

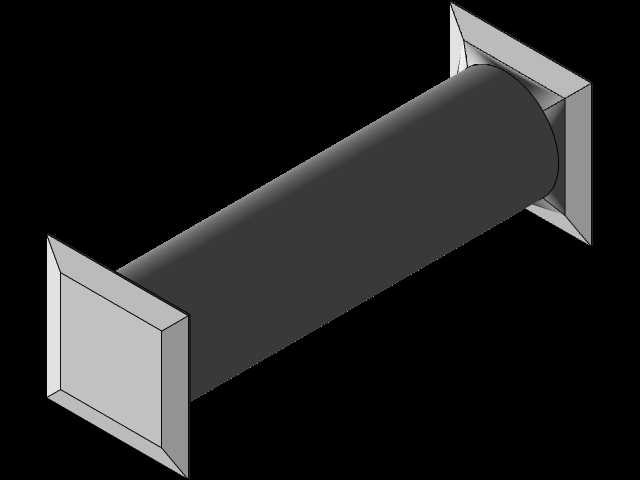

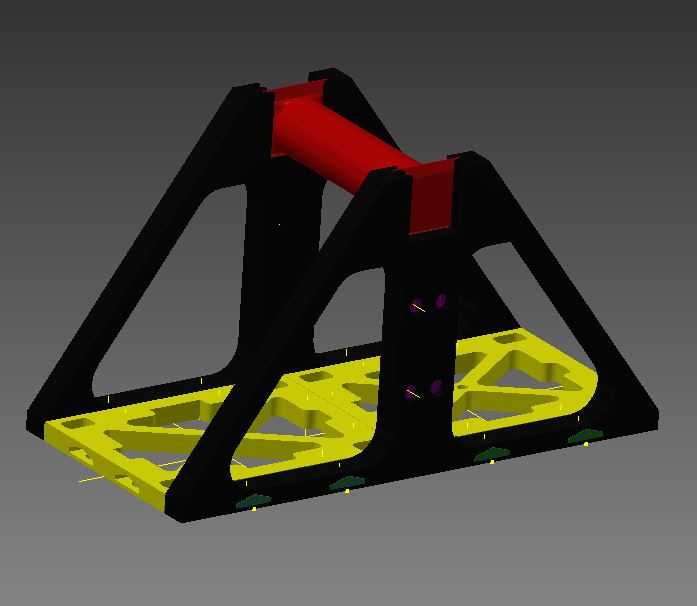

　　大幅降低了自制耗材支架的加工与组装门槛。从功能特性上看，支架采用双侧三角支撑的主承力结构，底部做了大面积的镂空网格承托平台，一方面通过三角结构的力学特性保障整体支撑刚度，避免料卷转动过程中出现支架侧翻、晃动的问题，另一方面底部镂空结构既可以减少打印过程中的材料消耗，也能降低支架整体自重，同时平整的网格平面可以保证支架放置在工作台面时的贴合度，不会因为局部凸起出现放置不稳的情况。中间的卷轴承托部位做了加宽的圆弧接触面，和料卷内孔的接触区域做了减摩设计，能够让料卷在送丝过程中转动更顺滑，不会因为接触面摩擦力过大导致送丝齿轮负载过高，出现送丝打滑、耗材磨屑过多的问题。设计思路上，整个支架完全遵循无支撑打印的结构逻辑，所有外露面的倾斜角度均大于FDM打印的45度自支撑临界角，打印过程中不需要添加任何支撑结构，既减少了打印后的支撑去除工作量，也避免了支撑拆除后在结构表面留下的毛刺、凹痕影响装配精度和转动顺滑度。双侧支撑臂采用变截面的桁架式结构，在靠近底部平台的位置做了结构加厚，向上逐步收窄，在保证整体承力强度满足1kg料卷满载承重需求的前提下，尽可能去除非必要的材料冗余，兼顾结构强度与打印效率。中间的横向承托轴采用中空的矩形截面设计，相比实心轴结构减少了近60%的材料消耗，同时中空结构也能避免打印过程中出现的内部应力累积导致的轴体弯曲变形，保证承托轴的直线度，让料卷转动过程中不会出现轴向窜动。从安装边界与尺寸适配来看，

　　支架整体的横向跨度控制在220mm以内，纵向深度为160mm，整体高度为180mm，占用的工作台面面积不足半张A4纸，即使是放置在小型桌面级3D打印机的顶部平台也不会和打印机的挤出机构、走线槽产生干涉。底部承托平台的四个角位预留了可选的硅胶防滑垫安装槽，用户可以根据自身使用需求粘贴防滑硅胶垫，进一步提升支架在光滑亚克力、玻璃工作台面上的防滑性能，即使是高速送丝过程中料卷产生的转动惯性也不会带动支架移位。承托轴的直径适配绝大多数标准耗材卷轴的内孔尺寸，覆盖了市面上常见的50mm到75mm内孔的1kg装耗材卷轴，不需要额外加装转换套即可直接使用，针对部分大孔径的3kg工业级耗材卷轴，也可以通过在承托轴外侧缠绕胶带的方式快速适配，

　　不需要重新打印整个支架结构。在实际使用过程中，这种全打印结构的支架相比外购的金属支架还有一个明显的优势，就是可以根据自身的打印机摆放位置、工作台空间快速调整结构尺寸，比如如果需要放置在打印机的侧边窄平台上，可以直接调整底部平台的纵向深度，或者将单侧支撑臂做加长处理，不需要开模或者做金属切削加工，普通从业者只需要掌握基础的三维建模操作就可以完成个性化修改，适配自身的实际作业场景。另外支架的双侧支撑臂和底部平台采用卡扣式的连接结构，打印完成后不需要螺丝、胶水等辅助连接件，直接将支撑臂底部的卡扣对准平台上的卡槽压入即可完成组装，拆卸也非常方便，如果需要外出携带打印机或者转移作业场地，可以快速将支架拆解成平板状的部件，收纳在工具箱内不会占用过多空间。针对打印过程中可能出现的料卷静电吸附磨屑的问题，支架底部的镂空网格结构也可以让掉落的耗材磨屑直接透过网格落到工作台面上，不会堆积在支架内部和料卷接触，避免磨屑被带入送丝机构造成喷嘴堵塞。整个结构的壁厚统一设置为2.5mm，采用0.4mm喷嘴、0.2mm层高的常规打印参数即可完成打印，整体打印时长控制在8小时以内，消耗的耗材量不足150g，即使是采用PLA材料打印，整体结构的承重能力也完全满足日常使用需求，不会出现长期承重导致的结构蠕变变形问题。
