多规格内六角扳手定位收纳工装板

　　在机加工车间的日常运维场景里，内六角扳手是拆装机床护板、调整夹具压块、紧固模具螺钉、检修自动化模组时使用频率最高的手动工具之一。这类成套扳手规格跨度大，从1.5mm的微型规格到24mm的重型规格，长短不一、端头形态相近，以往散放在工具抽屉或者铁皮工具柜中时，很容易出现规格混放、取用翻找、小规格扳手滚落丢失、长杆扳手互相磕碰变形的问题。这款带阵列定位孔的矩形收纳工装板，正是针对车间工位工具定置管理需求设计的实用结构，把整套六角扳手按照规格梯度有序排布，让每一支扳手都有专属的插放位置。

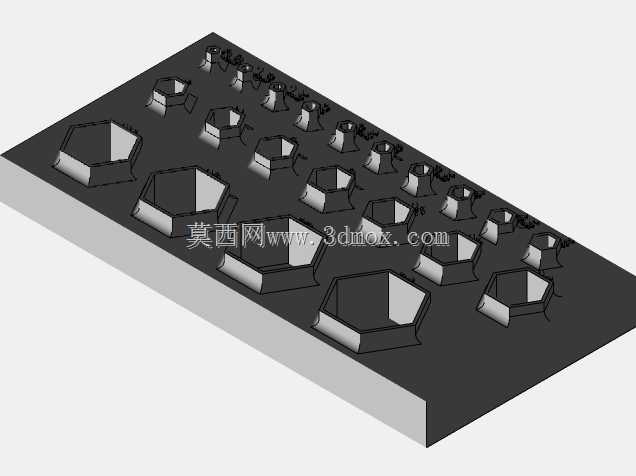

　　从结构设计思路来看，这块工装板没有采用复杂的活动卡扣或者额外的锁紧机构，而是直接在矩形基板上加工出两排梯度排布的六边形沉孔定位座，孔型和内六角扳手的六方杆段轮廓完全匹配。靠近基板外侧的一排沉孔尺寸更大，对应大规格扳手，六方孔的内切圆尺寸从大到小依次递减，适配14mm到24mm区间的重型扳手；靠内侧的一排沉孔尺寸更小，对应1.5mm到12mm区间的中小规格扳手。每一个六边形孔位都做了带围边的凸起沉台结构，而不是直接在平板上开通孔：凸起的围边高度可以包裹住扳手的六方端头段，插放时扳手不会因为板面轻微晃动就倾倒滑出，六方轮廓的孔型还能限制扳手绕自身轴线转动，插取时手感顺滑，不需要对准额外的卡扣缺口。

　　排布逻辑上，设计时特意把大小规格分两列错位排列，大规格扳手本身杆径粗、重量大，放在靠近板边的外侧位置，取放时手臂不需要越过其他小工具，重型扳手的重量集中在基板边缘区域，也能降低整块板放满工具后重心偏斜翘边的概率；小规格扳手重量轻、杆身细，排布在靠近板内侧的区域，孔位间距按照扳手手柄的实际外径预留了足够的手指操作间隙，相邻两支扳手插满之后，手指可以轻松捏住杆身拔出，不会出现相邻工具互相卡碰、拔一支带倒一排的情况。孔位之间的基板实体区域保留了足够的壁厚，哪怕是用尼龙或者树脂材料3D打印制作，频繁插拔也不会出现孔口开裂、围边断裂的问题；如果采用铝板铣削加工，六方沉孔一次装夹即可完成全部轮廓加工，工艺性很好，不需要二次焊接或者装配额外零件。

　　从安装边界和使用尺寸来看，基板整体为扁平矩形结构，厚度方向预留了沉台的凸起高度，平放时底部完全贴合工作台面，不需要额外固定就可以稳定放置在钳工台、机床旁的工具置物架、维修工位的工具车层板上；如果需要壁挂安装，基板的四个边角也预留了平整的实体区域，可以直接钻沉头螺丝孔固定在工位看板、车间工具墙的挂板上，竖直壁挂时六方沉孔的围边依然可以兜住扳手端头，不会出现工具滑落的情况。板面的孔位排布总长度覆盖了整套1.5-24mm扳手的排布需求，宽度方向控制在单臂可轻松够到最内侧孔位的范围，操作人员站在工位前，视线扫过板面就能通过孔位的大小梯度快速找到需要的规格，用完归位时也能一眼看到空缺位置，从根源上避免工具遗失、规格混放的问题。

　　实际使用中，这块工装板既可以作为机修班组的工位工具定置板，也可以放在装配流水线的工具工位旁，替代原先杂乱的工具盒。六方孔的轮廓和扳手杆段小间隙配合，插放间隙控制在合理范围，既不会因为间隙过紧导致插拔卡滞，也不会因为间隙过大导致扳手晃动歪斜。基板表面没有多余的突出结构，落上切屑、油污之后可以直接擦拭清理，不存在藏污纳垢的缝隙死角，完全适配车间多油、多金属碎屑的工作环境。
