参数化八角镂空螺旋收纳笔架设计

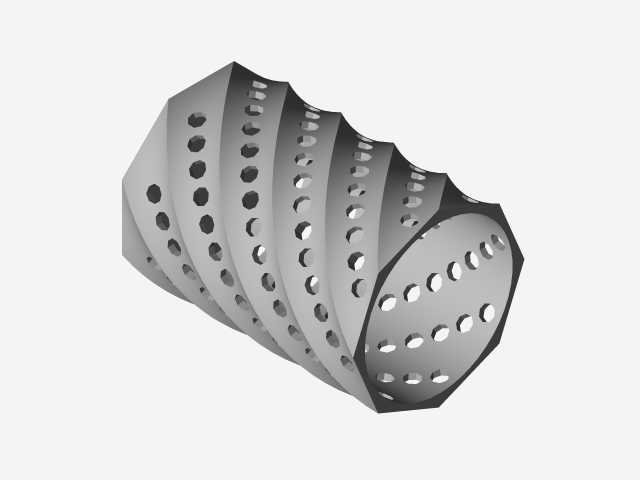

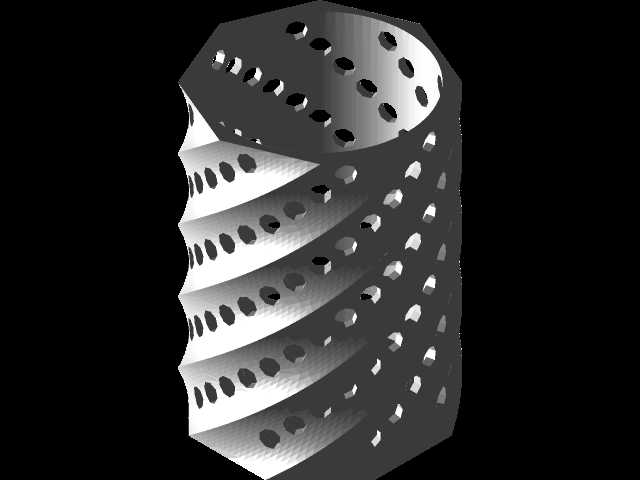

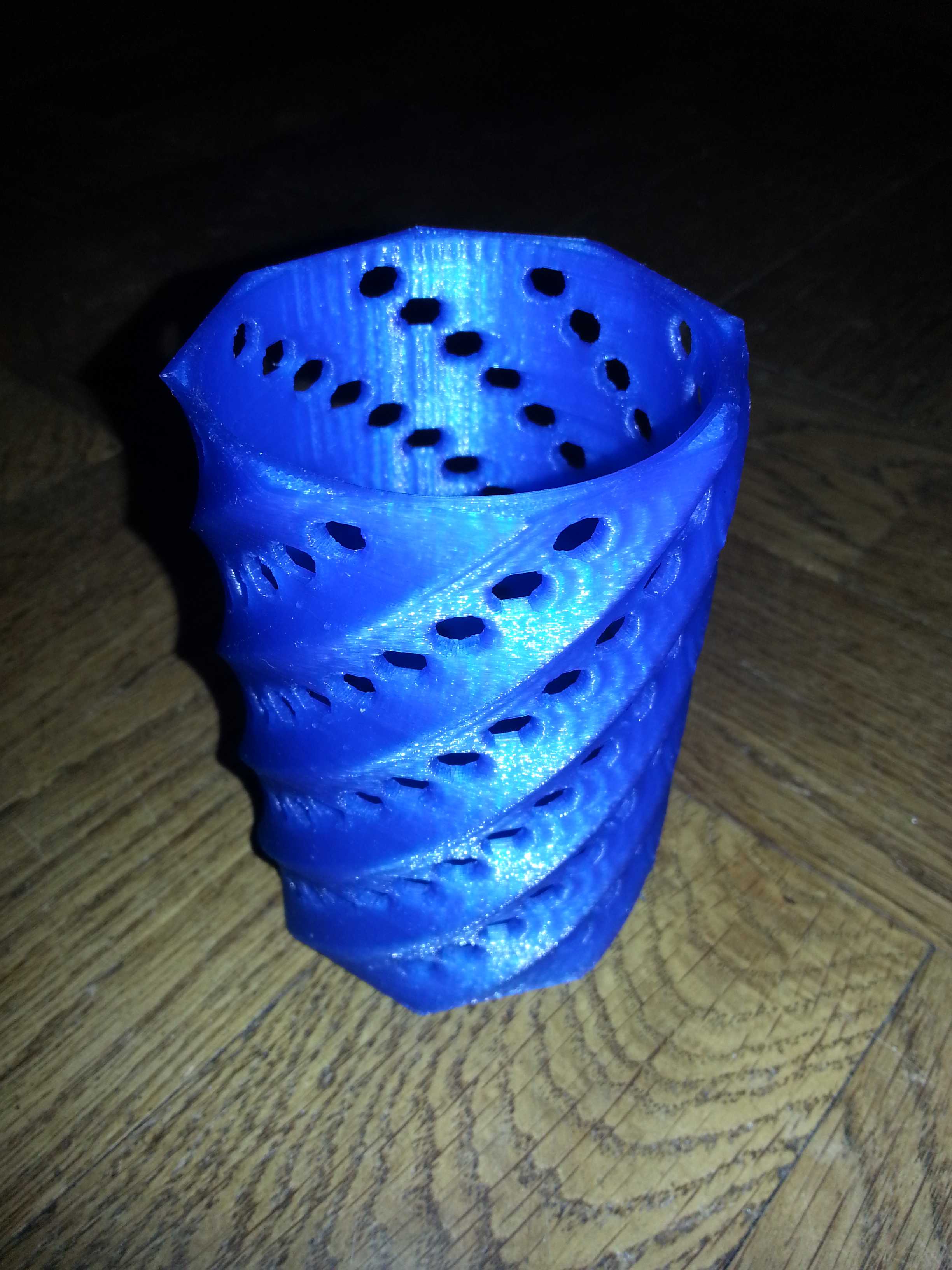

　　日常桌面工位的文具收纳场景中，传统直筒笔架存在取笔卡顿、内部笔具堆叠杂乱、通风性差易积灰的问题，这款八角螺旋镂空笔架的设计，正是针对桌面文具收纳的实际痛点做的结构优化。从结构设计逻辑来看，整体采用正八边形作为截面基准，区别于常规圆形笔架的圆滑轮廓，八角形的棱边结构可以让笔具倚靠时自然形成分区，避免多支笔挤在筒内互相卡滞，取放时不会出现多支笔连带带出的情况。螺旋上升的侧壁结构并非单纯的造型设计，每一圈螺旋抬升的高度经过反复调整，侧壁上的椭圆形镂空孔沿螺旋走向均匀排布，一方面可以大幅降低整体耗材用量，对于熔融沉积成型的3D打印工艺来说，镂空结构能够减少悬空支撑的添加，打印过程中无需额外设置支撑结构即可完成成型，大幅降低打印失败率，

　　同时镂空结构可以让笔架内部保持空气流通，即便放置刚清洗过的绘图针管笔、蘸水笔，也不会因为密闭空间残留水汽导致笔杆锈蚀、笔芯发霉。从安装边界与尺寸适配来看，笔架底部采用平整的八角形接触面，放置在桌面时接触面积足够，不会因为重心偏移出现侧翻，整体高度适配常规150mm长度的书写笔、绘图铅笔、小型美工刀、镊子等桌面常用工具，底部直径控制在100mm左右，不会占用过多桌面操作空间，即便是紧凑的钳工台、设计绘图工位也能轻松放置。参数化的设计逻辑让整个模型的调整十分便捷，通过修改截面边长、螺旋升角、镂空孔的尺寸与排布密度，就可以快速衍生出不同容量、不同风格的衍生型号，比如针对马克笔收纳可以加大整体直径与单格分区宽度，针对回形针、

　　图钉等小型零件收纳可以缩小镂空孔尺寸避免零件漏出。实际使用过程中，螺旋侧壁的弧度刚好形成自然的取笔导向，笔具倚靠在螺旋侧壁上时，笔帽端会自然向外侧倾斜，使用者无需将手深入筒底就可以轻松拿到需要的笔具，区别于直筒笔架需要伸手掏取的不便。镂空结构同时具备可视化的优势，无需拿起笔架就可以直观看到内部放置的笔具类型与数量，日常整理工位时可以快速清点文具。从成型工艺适配性来看，整体壁厚均匀控制在1.8mm-2mm区间，刚好适配常规3D打印0.4mm喷嘴的线宽设置，打印时层厚设置在0.2mm即可获得光滑的外壁效果，螺旋结构的抬升角度平缓，每一层的悬空角度都小于45度，符合FDM打印的自支撑角度要求，打印过程中不会出现层间剥离、翘边的问题，

　　无论是PLA、PETG还是ABS耗材都可以顺利打印成型，不需要做额外的工艺调整。结构上没有细小的易损凸起，整体为一体化成型结构，没有装配间隙，长期使用不会出现连接松动、部件脱落的问题，侧壁的镂空边缘做了R0.5mm的圆角处理，取放笔具时不会刮伤笔杆表面的涂层，也不会划伤使用者的手部。针对不同的使用场景，该结构还可以拓展更多用途，比如放置在钳工台收纳小型钻头、丝锥等刃具，镂空结构可以沥干刃具上残留的切削液，避免刃具生锈；放置在美工工作台收纳刻刀、雕塑工具等，螺旋分区可以让不同类型的工具自然分类，取用效率更高。设计过程中特意规避了常规3D打印收纳件常见的壁厚不均、支撑难去除、重心不稳易侧翻的问题，每一处结构细节都围绕实际使用体验与成型便利性做平衡，没有多余的装饰性结构，所有造型特征都服务于功能需求，八角形的底部轮廓相比圆形笔架更不容易在光滑桌面上发生滑移，放置时的稳定性更优，螺旋上升的结构让笔架整体的视觉层次更丰富，即便作为桌面装饰摆件也具备足够的美观度，兼顾实用性与视觉效果。
