皮卡挂车牵引连接悬挂总成结构设计

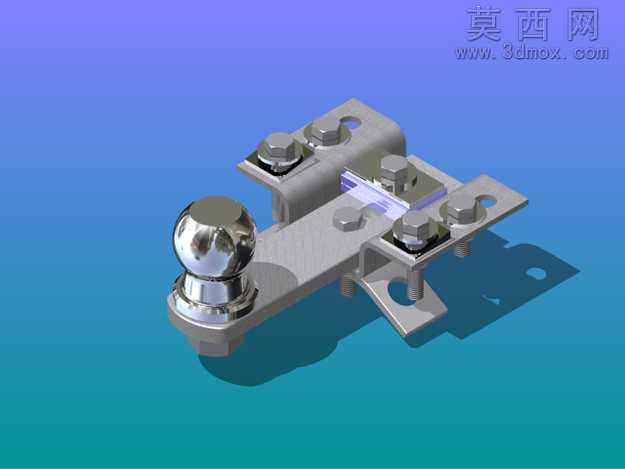

本作品为适配常规皮卡车型的挂车牵引悬挂连接总成三维建模成果，建模过程严格遵循机械装配设计逻辑，先完成各独立零件的参数化建模，再按照实际装配约束关系完成总装搭建，确保各部件的装配间隙、连接位置完全符合实车安装的尺寸要求。建模阶段对金属基材部件统一赋予哑光镀锌钢材质，对牵引球头、紧固螺栓等高频受力摩擦部件赋予抛光镀铬金属材质，还原金属构件表面的反光特性与质感差异，对缓冲垫片类部件赋予硬质工程塑料材质，通过材质区分清晰呈现不同部件的功能属性。渲染阶段采用蓝紫渐变纯色背景，搭配斜向45度的柔和打光方案，精准呈现金属部件的高光反射、边缘倒角细节以及装配结构的阴影层次，让整体装配关系一目了然。结构设计上，主体采用一体式冲压成型的金属安装基板作为承载基体，前端集成标准尺寸的球形牵引接头，基板上分布多组带防松结构的螺栓紧固点位，通过六角螺栓、防松垫片将安装支架、调节压块、侧向固定吊耳等部件牢固锁合，基板上预留的多组安装孔位可适配不同皮卡车型的后保险杠安装点位，侧向延伸的带孔固定耳可额外加装安全链挂点，提升牵引连接的安全冗余。设计过程中充分考虑部件的受力传递路径，牵引球头承受的纵向、横向牵引力可通过基板均匀分散到各安装固定点，避免局部应力集中导致的部件变形，各螺栓连接点位均设计了对应的沉台结构，保证螺栓紧固后表面平整无凸起，不会与周边部件发生运动干涉，整体结构兼顾安装便捷性、连接可靠性与使用安全性，可直接用于皮卡挂车牵引配件的结构验证、安装模拟以及生产加工参考。
