523450规格1000mAh锂铁电池结构设计

做紧凑型电子设备结构设计的工程师大多遇到过电池仓适配的难题，尤其是做物联网终端、小型教育机器人、手持原型设备的时候，电池的尺寸、出线位置、接插件形式往往会直接影响整机的布局空间，甚至决定了产品外壳的最终轮廓。这款523450规格的锂铁电池模型，就是针对这类紧凑空间供电需求做的精细化结构建模，完全还原了量产同规格电池的真实外形与接口细节，能直接导入装配环境做干涉检查与布局验证。

从实际应用场景来看，这类容量1000mAh的锂铁电池，标称电压3.7V、充电截止电压4.2V，能量密度刚好匹配低功耗物联网节点的供电需求，比如温湿度采集终端、小型蓝牙网关、桌面级迷你机器人的主控供电，还有学生做课程设计时的原型样机供电，都常选用这个规格的电芯。相比更大容量的电芯，它的厚度控制在5.2mm，宽度34mm，长度50mm，不会占用过多的横向安装空间，适合塞在PCB板侧边或者外壳的预留夹层里，不会因为电池体积过大挤压主板、按键或者接口的安装位置。

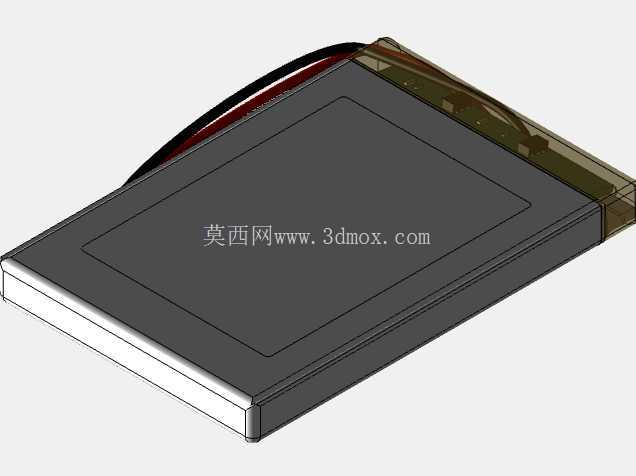

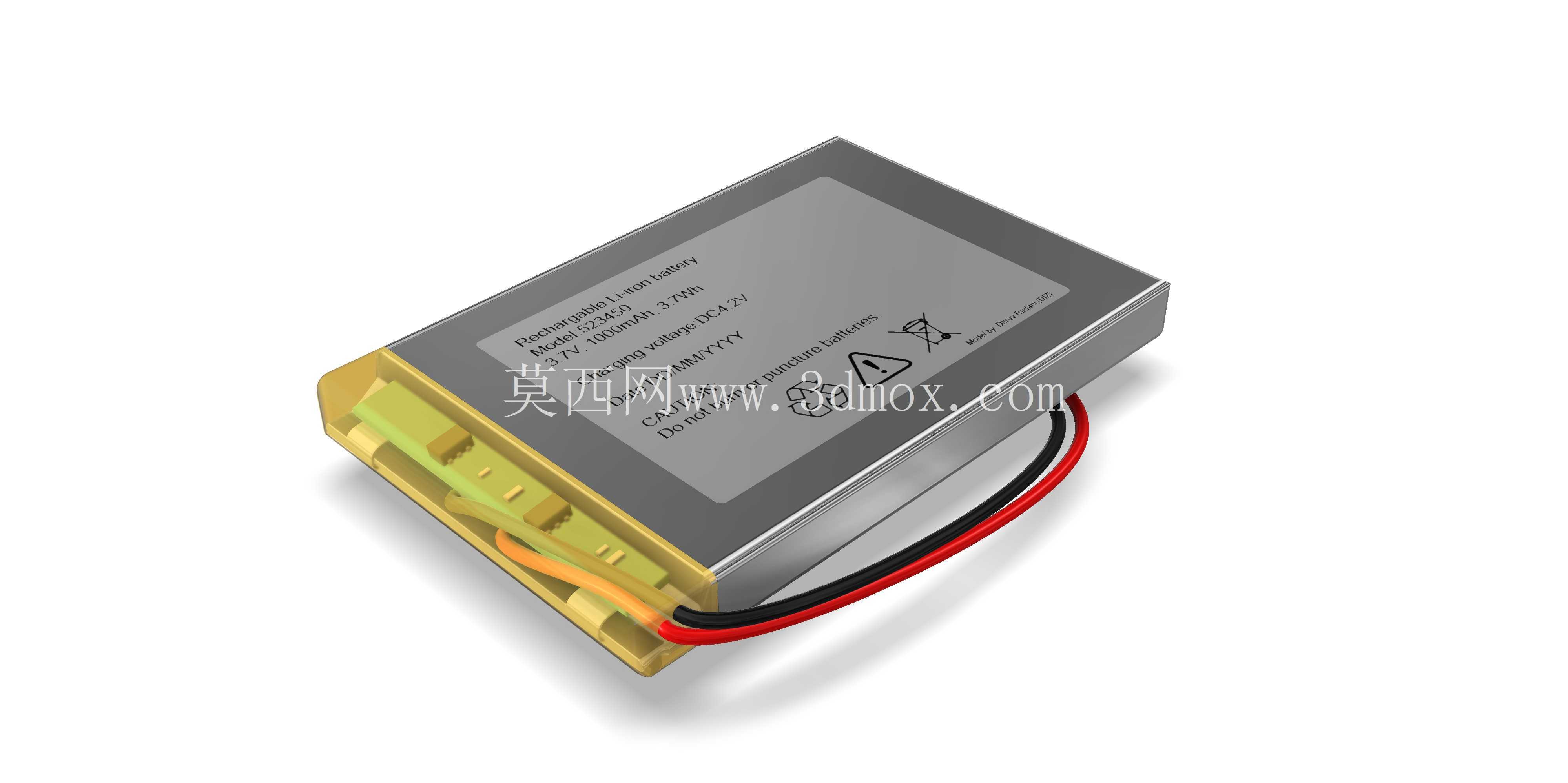

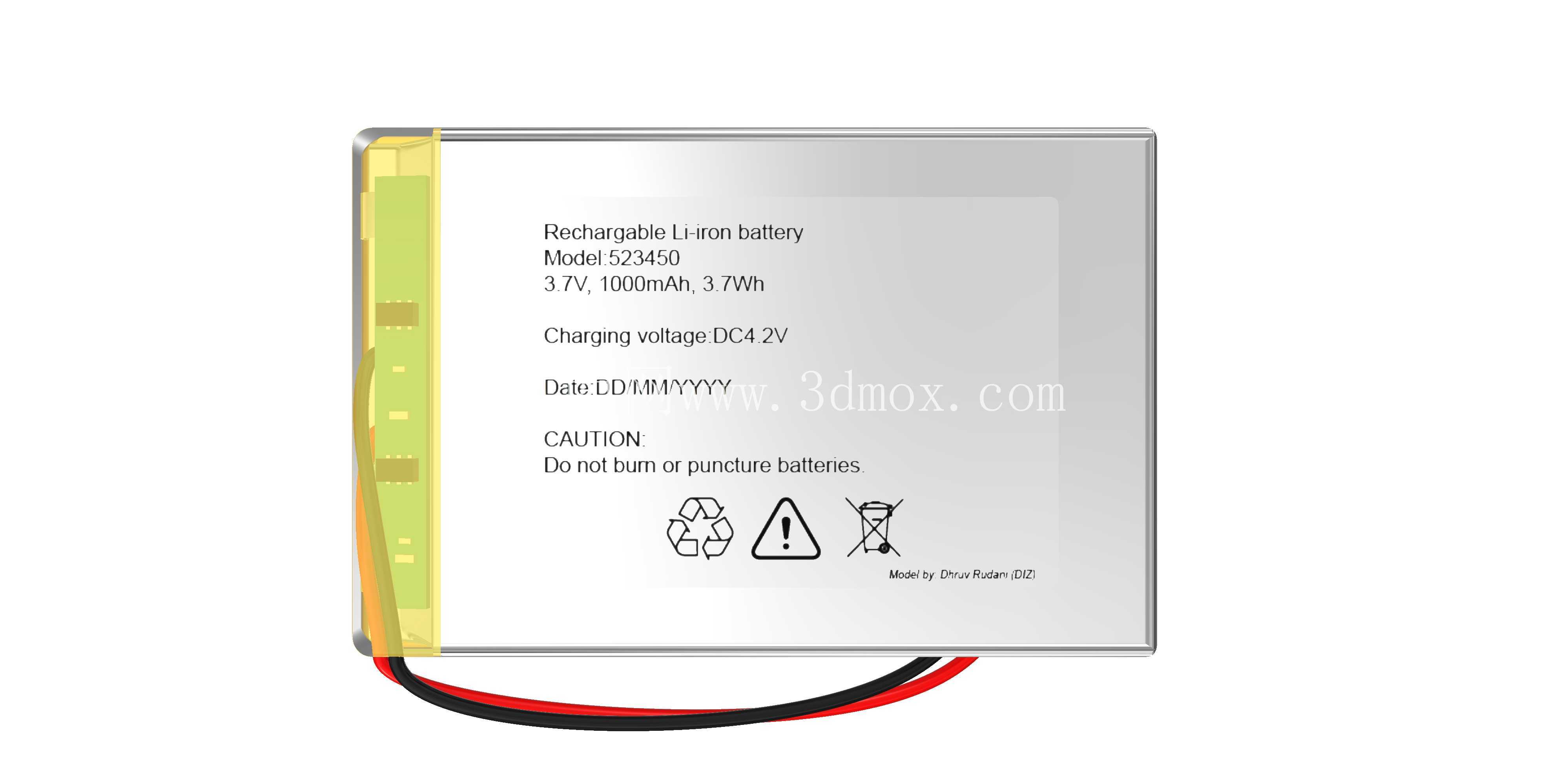

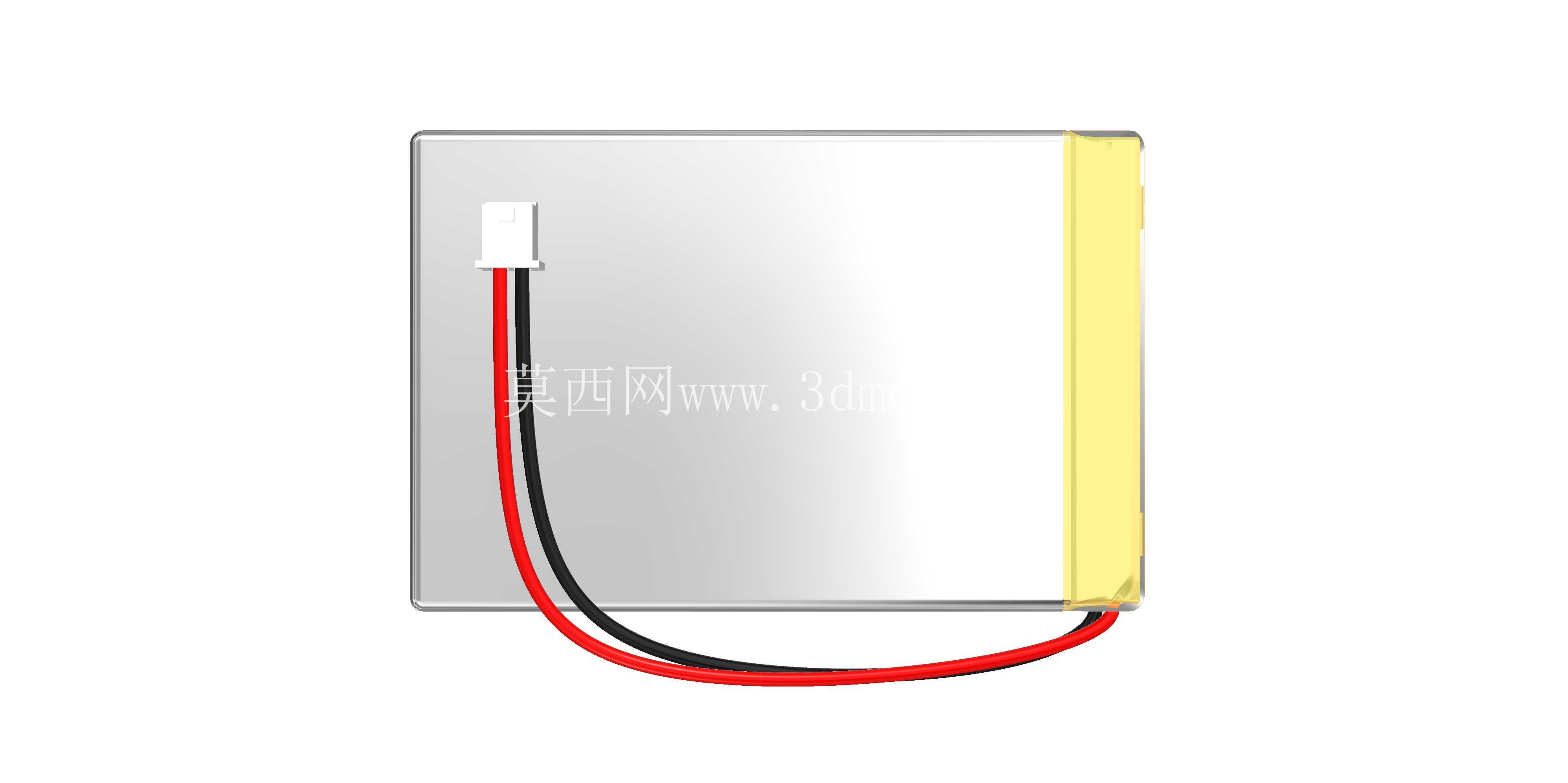

建模的时候首先还原了电芯本体的封装结构，外层铝塑膜封装的边缘折边、表面丝印的警示标识区域都做了对应呈现，不会出现简化模型那种光板一块的问题，导入渲染环境做产品效果图的时候也能直接用，不需要额外补做外观细节。出线端的保护板支架是建模时重点还原的部分，黄色的BMS保护板支架完全按照实际量产件的卡扣结构做了建模，红黑动力线的出线位置、线径粗细、弯折半径都参考了实物参数，接插件的引脚间距、卡扣位置也和市售同型号接插件完全匹配，做结构装配的时候可以直接模拟接插件插合的状态，检查出线会不会和周边的壳体筋位、主板元件产生干涉。

很多工程师做电池仓设计的时候容易忽略保护板和出线的空间预留，只按照电芯本体的尺寸画仓体，最后打样回来才发现保护板凸出来的部分顶到外壳，或者出线弯折半径不够被壳体压破绝缘层，这个模型把保护板、引线、接插件的所有外轮廓都做了精确还原，安装边界可以直接从模型上测量提取，不需要再额外留冗余的避让空间。另外这个模型的参数化结构支持快速调整尺寸，要是项目里需要用到同外形不同容量的版本，比如1200mAh、1500mAh甚至1800mAh的同封装电芯，只需要调整对应方向的尺寸参数就能快速生成适配的模型，不用重新从零开始建模，能节省不少结构设计阶段的重复劳动时间。

从设计思路上来说，这个模型没有做过度的简化，也没有把内部不可见的卷芯结构做没必要的精细化建模，毕竟结构设计阶段需要的是电池的外轮廓、接口位置、安装干涉检查参考，内部结构对于整机布局来说没有实际参考意义，反而会占用过多的软件运行内存，拖慢大装配体的旋转、剖切操作速度。模型的所有配合面都做了公差余量的模拟，比如电芯本体的外形尺寸按照量产电芯的最大公差做了偏移，按照这个模型做出来的电池仓，不会出现因为电芯尺寸公差导致的装配卡滞问题，接插件的插拔空间也预留了足够的手指操作位置，不会出现装配时接插件被周边结构挡住没法插合的问题。

在做机器人项目的结构设计时，这类小体积锂铁电池常用来给舵机控制板、小型传感器组供电，模型的重心位置也按照实际电芯的重量分布做了对应设置，做整机运动仿真的时候可以直接赋予对应的重量参数，模拟电池安装后对整机重心的影响，尤其是做双足小型机器人、轮式移动小车的时候，电池的安装位置直接影响设备的运行稳定性，精确的模型重量参数能让仿真结果更贴近实际调试状态，减少后期实物调试时的配重调整工作量。

需要注意的是，这个模型仅用于结构设计阶段的布局参考、干涉检查和可视化渲染使用，不能直接用来开模生产电池，也不包含电池内部的电化学设计相关内容，毕竟电池的生产涉及到电化学配方、封装工艺等多个专业领域，结构模型只覆盖整机设计时需要的外部结构参考部分，足够满足结构工程师、硬件选型工程师在产品开发阶段的使用需求。
