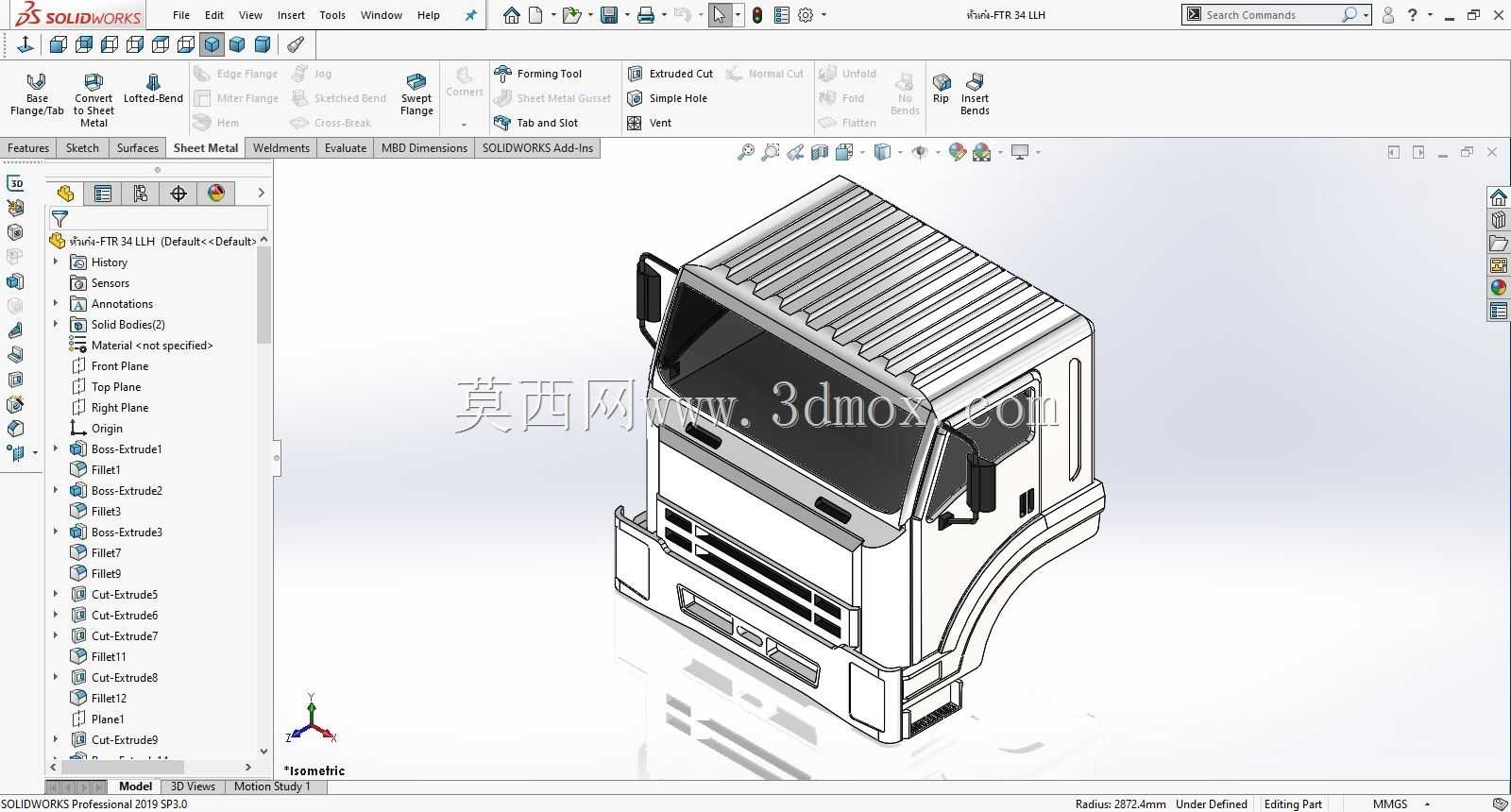

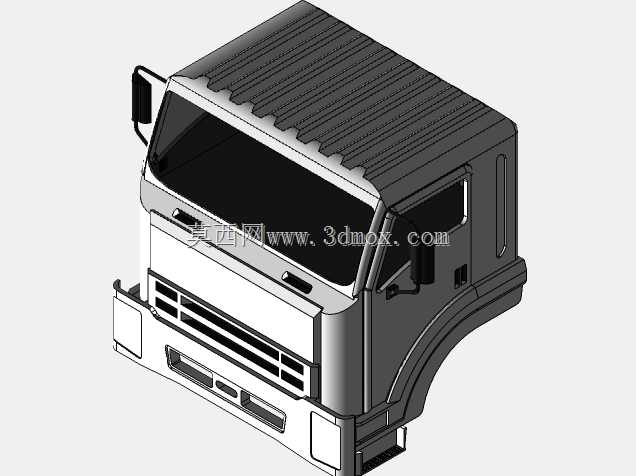

五十铃FTR34重卡驾驶室结构三维数模

　　该模型还原的是五十铃FTR34中型载重卡车的驾驶室本体结构，在商用车改装、整车总装匹配、驾驶室附件开发场景中可直接作为结构基准使用。日常工程应用里，这类驾驶室数模常被用于上装改装的边界校核——比如市政作业车、厢式物流车、冷藏运输车的改装过程中，需要确认驾驶室后围与货箱前端的安全间隙，避免车辆行驶过程中出现运动干涉，同时也能为驾驶室悬置系统的匹配提供安装点坐标参考。从实际用途来看，驾驶室作为卡车的核心操控与乘员承载单元，需要兼顾结构强度、人机工程、视野性能多方面要求，该数模完整还原了驾驶室的外覆盖件分块、内部安装支座、前围通风结构、车门铰链安装位、顶部导流筋结构等细节，可直接用于后视镜支架、遮阳板、附加灯具等外饰件的适配开发，

　　也能为驾驶室钣金冲压工艺的前期验证提供数模基础。设计思路上，该驾驶室采用平头重卡常见的短前悬布局，最大化压缩驾驶室前部的无效长度，为货箱预留更多装载空间，同时前挡风玻璃采用大倾角设计，既优化高速行驶时的空气阻力表现，也能拓展驾驶员的前方视野范围，减少A柱带来的视觉盲区。数模中还原的顶部冲压加强筋，并非单纯的造型装饰，而是为了提升驾驶室顶部的结构刚度，在车辆发生顶部挤压事故时能为乘员保留足够的生存空间，同时也能降低薄钢板冲压后的共振异响问题。从安装边界来看，该驾驶室的底部悬置安装孔位完全对标实车布局，前围的线束过孔、制动管路过孔、空调进风口位置都做了精准还原，在做整车总装布置时，可以直接将该数模导入底盘装配体，

　　匹配车架纵梁上的悬置支架位置，不需要额外做安装点的逆向修正。车门部分的数模还原了铰链安装面、门锁安装位、玻璃升降导轨的固定结构，在开发车门密封件、内饰板的时候，可以直接提取贴合面数据，减少前期测绘的工作量。前围面罩的格栅结构做了等比例还原，既还原了实车的进气散热功能结构，也保留了面罩与驾驶室本体的卡扣安装位，可用于前脸覆盖件的改型设计参考。侧围部分的扶手安装座、后视镜支架固定点都有明确的结构体现，在加装盲区监测摄像头、侧方示廓灯的时候，可以直接选取现有安装点做固定结构设计，不需要额外在驾驶室钣金上开孔，避免破坏驾驶室的防锈涂层与结构强度。在人机工程验证场景中，该数模可配合人体模型做驾驶坐姿校核，验证方向盘、踏板、

　　操控按键的布置合理性，也能为仪表台的改型设计提供空间边界参考，避免改装后的仪表台与驾驶员腿部空间出现干涉。对于商用车维修培训场景，该数模也可用于拆解演示，直观展示驾驶室的钣金分块、附件安装逻辑，帮助维修人员快速理解驾驶室的结构组成，提升故障排查与部件更换的效率。需要注意的是，该数模侧重驾驶室本体的结构还原，未包含内部仪表、座椅、线束等附属部件，在做整车内饰开发时需要补充对应子装配体，但外覆盖件的贴合面、安装孔位数据精度可满足前期方案设计的需求，能大幅缩短前期逆向测绘的周期，降低开发阶段的试错成本。
