工业除尘配套管道输送系统结构设计

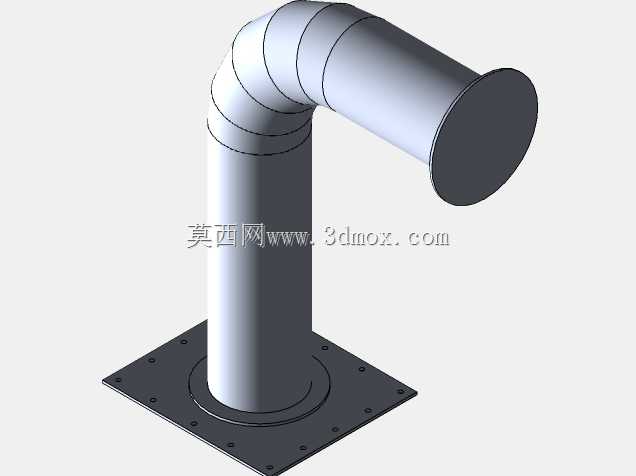

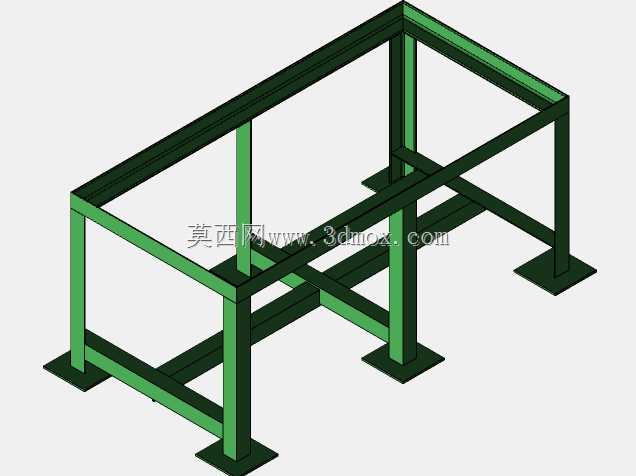

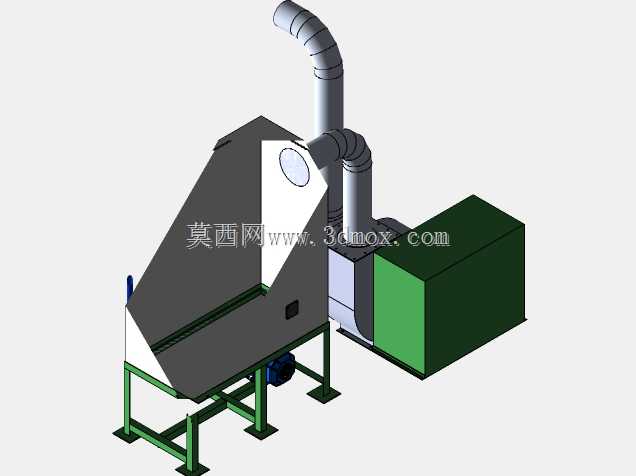

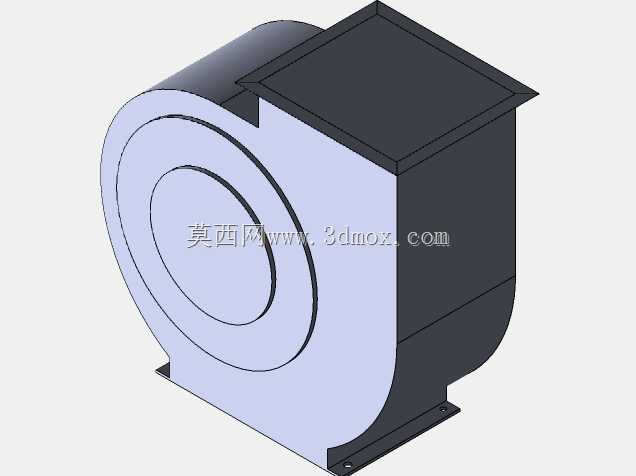

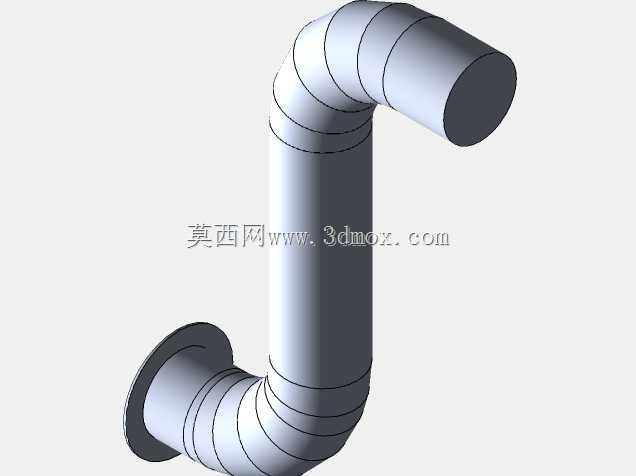

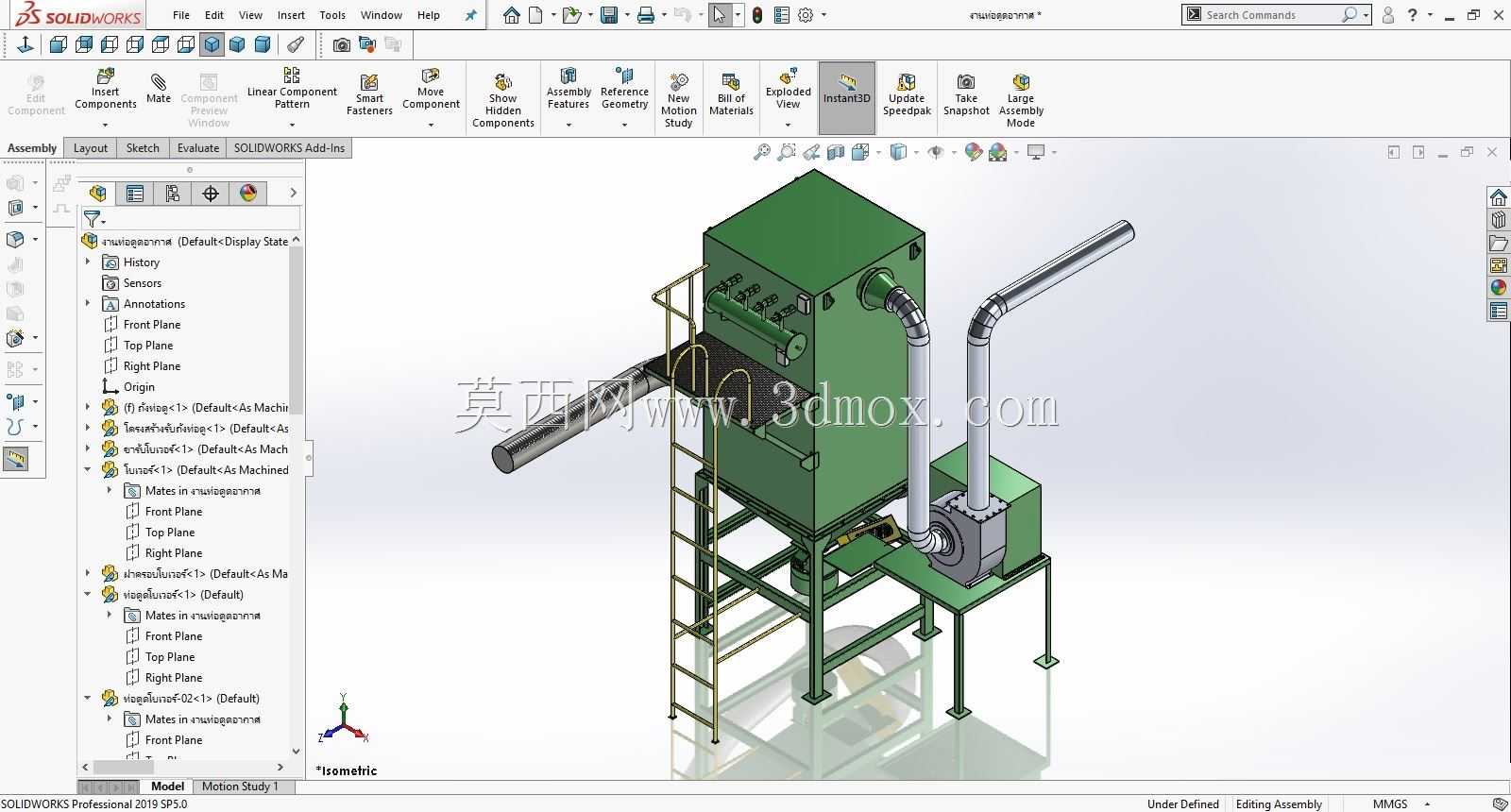

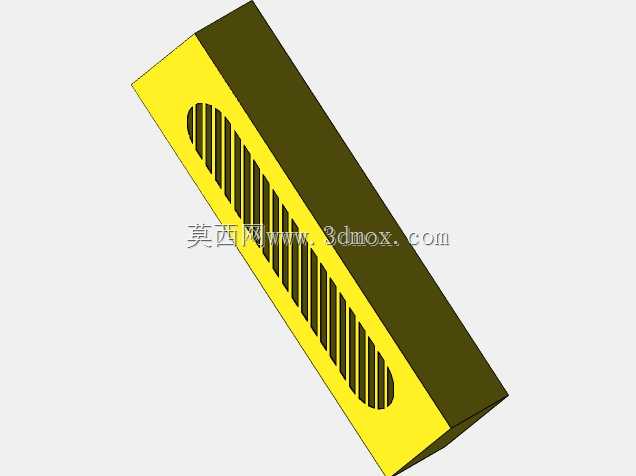

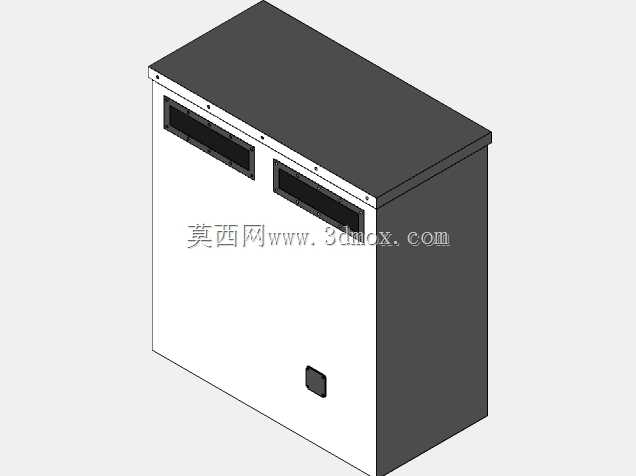

　　这套管路结构主要配套工业除尘单元使用，常见于五金打磨车间、木工加工产线、粉体混料工位这类会持续产生悬浮粉尘、工艺废气的作业场景，核心作用是在尘源点与除尘主机之间建立封闭的气流输送通道，将含尘气体平稳导入净化单元，避免无组织扩散影响车间作业环境。从结构布局来看，整套系统采用立式主机侧装管路的排布逻辑，主罐体为除尘过滤核心，侧边通过支架固定离心引风单元，两段不同走向的金属管道分别对接尘源收集口与罐体进气端，其中一段水平延伸管道可直接对接工位集尘罩，另一段垂直弯转管道连通引风单元出口与罐体进气腔，管路转弯处均采用大曲率圆弧弯头，减少风阻突变带来的压损，避免粉尘在弯头处沉积堵塞。支撑结构部分，主罐体采用四柱式方钢焊接支架，

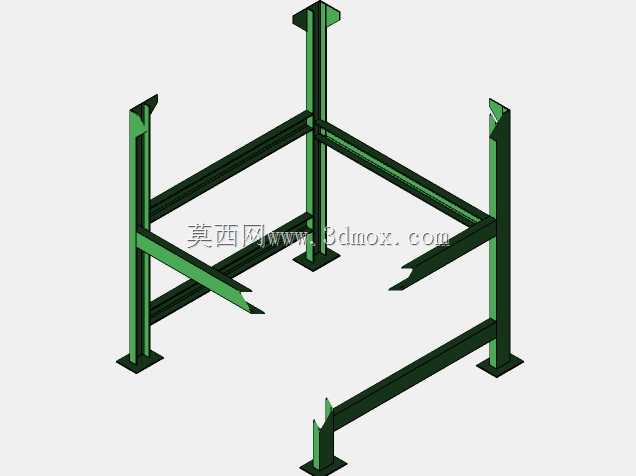

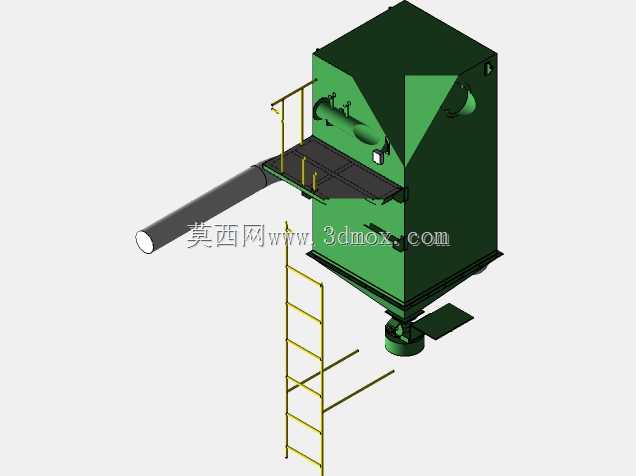

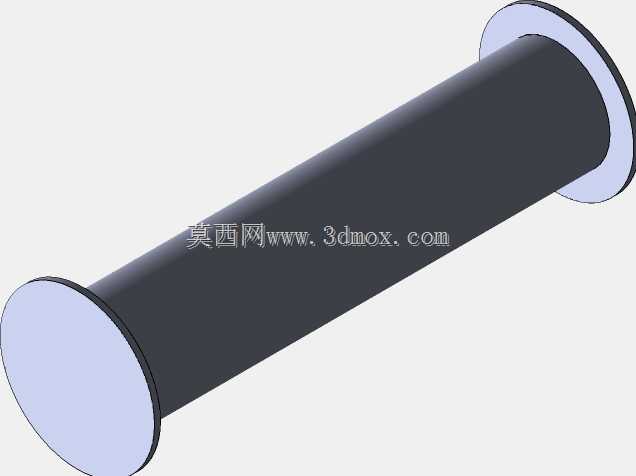

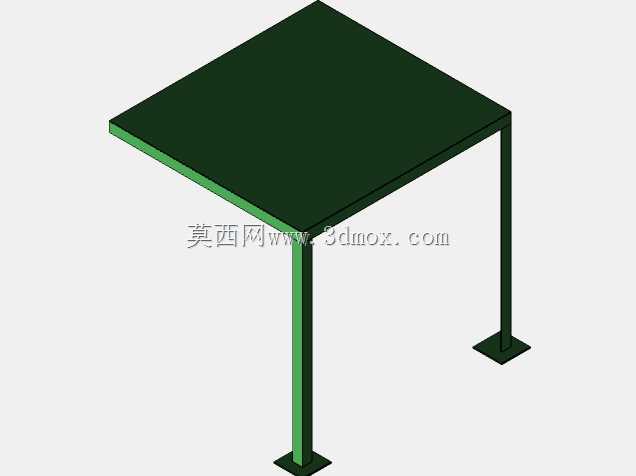

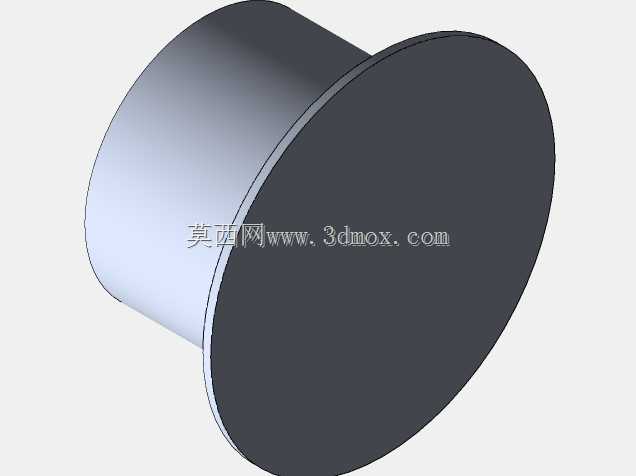

　　支架高度预留了灰斗卸料的操作空间，爬梯沿罐体侧面垂直布置，踏步间距符合人工登高检修的操作尺度，侧边的引风单元采用独立的小型方钢支架固定，与主罐体支架通过横撑连接形成整体框架，避免设备运行时的振动引发管路共振。设计过程中优先考虑了安装边界的适配性，水平延伸管道的伸出长度可根据现场工位距离调整，管道接口均采用标准法兰对接，方便现场根据实际层高、工位位置裁切调整管段长度，垂直管段的固定抱箍预留了长条形调节孔，可适配一定范围内的安装高度误差。管路内壁做了顺滑过渡处理，所有对接焊缝均打磨平齐，避免凸台结构干扰气流走向，引风单元与管道的对接处设置了软连接隔振段，减少风机振动传递到管路引发的噪音与结构疲劳。从功能实现角度，

　　这套管路结构的管径匹配对应引风机的风量参数，管内风速控制在粉尘输送的合理区间，既不会因为风速过低导致粉尘在管内沉降堆积，也不会因为风速过高造成管路磨损过快、能耗升高。罐体侧面的检修门位置与管路布局互不干涉，日常更换滤筒、清理灰斗时不需要拆卸主管道，爬梯的位置避开了管道检修口，操作人员登高作业时不会与管路发生磕碰。现场安装时，整套支架底部预留了地脚螺栓安装孔，可直接固定在水泥地面或者钢平台上，不需要额外做复杂的基础处理，管道分段设计也方便运输时拆分，进场后通过法兰螺栓即可快速组装，不需要现场大量焊接作业。针对不同工况的适配性，这套管路结构可根据输送介质的特性调整材质，普通工况采用常规碳钢焊接做防锈处理即可，若输送带有腐蚀性的焊接烟气、

　　化工废气，可更换为不锈钢材质管段，弯头处可额外加装耐磨衬层，延长高磨损部位的使用寿命。管路的走向设计充分考虑了车间空间利用率，所有管道均沿设备侧边排布，不会占用车间主通道与作业操作空间，垂直管段贴靠设备支架布置，整体外廓尺寸紧凑，适合在中小型车间的工位旁就近布置，不需要单独搭建大型管路支架横跨车间。
