车床刀具刃磨用定位夹持工装结构

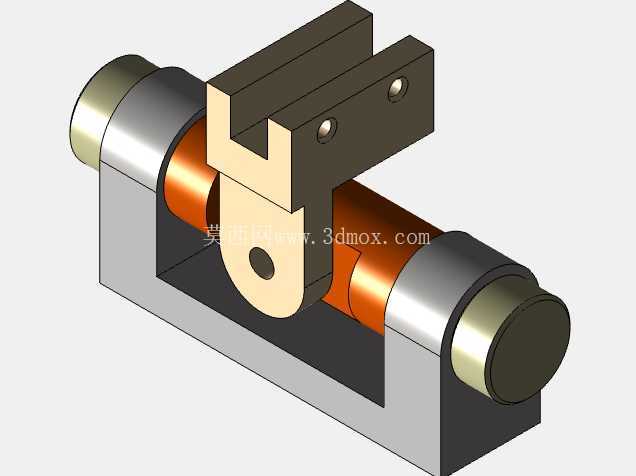

　　在普通车床及小型数控车床的日常运维场景中，刀具刃磨质量直接决定工件加工的尺寸精度与表面粗糙度，传统手持刀具在砂轮机上刃磨的方式，很难稳定保证刀具的主偏角、副偏角、刃倾角等几何参数一致性，尤其对于批量加工场景，同批次刀具刃磨角度偏差会直接导致工件尺寸离散度超标，甚至引发扎刀、崩刃等加工异常，这款磨削夹具正是针对这类现场痛点设计的机加工辅具。从结构功能来看，整套夹具采用卧式转轴支撑架构，底座为U型槽式承托结构，两侧同轴布置的转轴组件承担整个夹持模块的回转支撑功能，转轴与底座之间采用滑动配合结构，可实现夹持模块沿转轴轴线的角度偏转，偏转到位后可通过侧部的紧固螺钉锁止固定，以此匹配不同刀具刃磨时所需的角度调整需求。

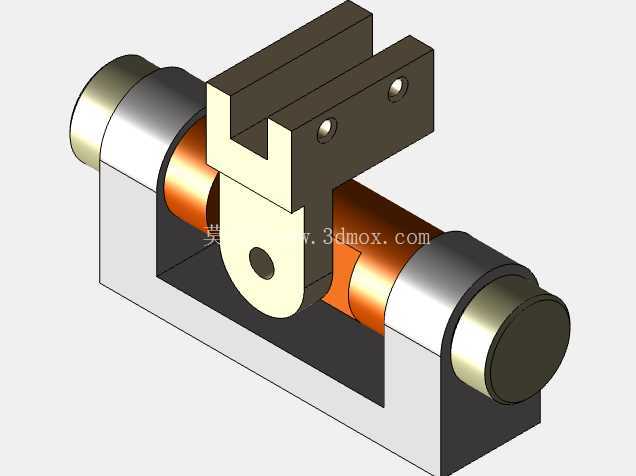

　　中间的夹持模块采用开口式卡槽结构，卡槽的开口尺寸适配常见焊接车刀、机夹车刀的刀杆截面规格，夹持时通过两颗内六角紧固螺钉从卡槽侧部顶紧刀杆，保证刃磨过程中刀具不会出现窜动或偏斜，卡槽底部的圆形定位凸台与转轴组件的中心孔配合，保证夹持模块回转时的同轴度，避免角度调整时出现中心偏移。从设计思路层面，这套夹具没有采用复杂的多轴调整结构，而是针对车间刃磨场景的实际操作习惯做了简化：首先是整体结构的刚性优先，底座采用一体式铣削成型结构，避免拼接结构带来的刚性不足问题，转轴与底座的配合长度做了加长设计，减少夹持模块受磨削力时的翘曲变形；其次是调整逻辑的轻量化，所有角度调整与锁止操作都可通过常规内六角扳手完成，不需要专用工装，适合车间现场快速调整；另外，夹持模块的卡槽工作面做了淬火处理，硬度达到HRC45-50，避免长期夹持刀杆造成的卡槽磨损，保证夹持精度的长期稳定性。

　　关于安装边界与外形尺寸，整套夹具的底座安装面为平面结构，可直接通过压板固定在砂轮机的工作台面上，也可通过T型螺栓与标准磨床工作台的T型槽配合安装，底座的横向宽度控制在180mm以内，纵向深度不超过120mm，不会占用过多工作台操作空间；两侧转轴的中心高度距离底座安装面为65mm，匹配常规台式砂轮机、立式砂轮机的砂轮工作面高度，调整夹持角度时，刀具的刃口位置可刚好对齐砂轮的磨削工作面，不需要额外垫高或调整砂轮机位置。

　　实际使用过程中，操作人员只需根据待磨刀具的角度要求，松开转轴侧部的锁止螺钉，转动夹持模块到对应刻度位置后锁止，再将刀杆插入卡槽调整伸出长度，拧紧侧部紧固螺钉即可开始刃磨，相比手持刃磨的方式，角度一致性可提升80%以上，同时也避免了手持刀具刃磨时容易出现的手部烫伤、打滑等安全隐患。这套夹具的结构没有冗余设计，所有配合面都采用常规机加工工艺即可完成制造，维护成本极低，适合中小机加工车间、维修班组的刀具刃磨工位配置，也可作为小型工具磨床的配套夹持辅具使用，针对不同规格的刀杆，只需更换对应卡槽尺寸的夹持模块即可适配，具备一定的通用性扩展空间。
