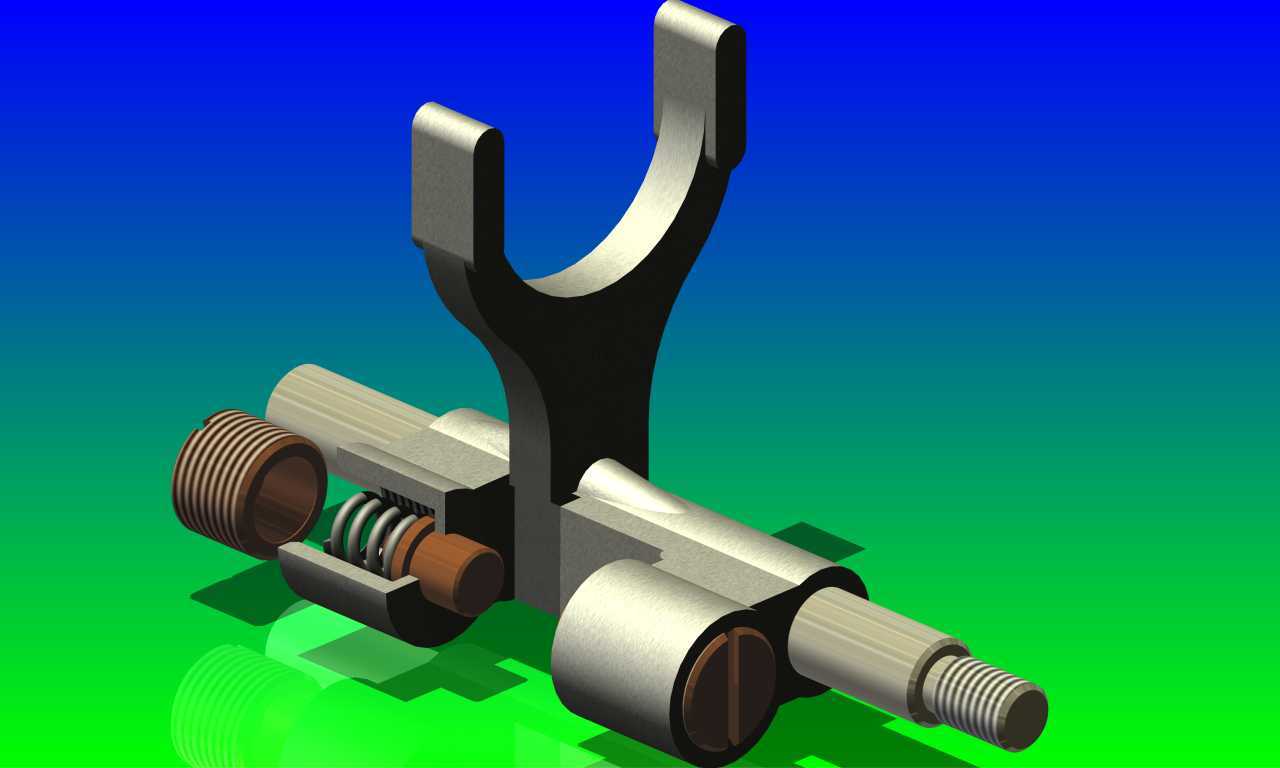

该组件常见于手动变速器、机床进给换挡机构、小型工程机械挡位切换单元中,核心作用是在挡位切换动作中推动同步器齿套或滑移齿轮完成啮合,同时依靠内置弹簧结构实现拨叉的自动回位与间隙补偿,避免挡位脱开、啮合不到位的故障。从结构拆分来看,上部叉形臂为直接施力部件,两个叉脚的圆弧工作面与滑移齿套的环形槽直接配合,工作面做了等半径圆弧处理,保证推动过程中接触应力均匀分布,不会出现局部卡滞或偏磨;叉臂与下部轴座为一体化刚性结构,避免长期受交变载荷出现连接松动。下部的滑移轴为组件的运动导向载体,轴身加工有两段不同直径的光轴段,分别对应不同的安装支撑位,轴端的外螺纹段用于安装轴向限位螺母,可调整拨叉的轴向行程余量,控制啮合齿的插入深度,避免打齿。

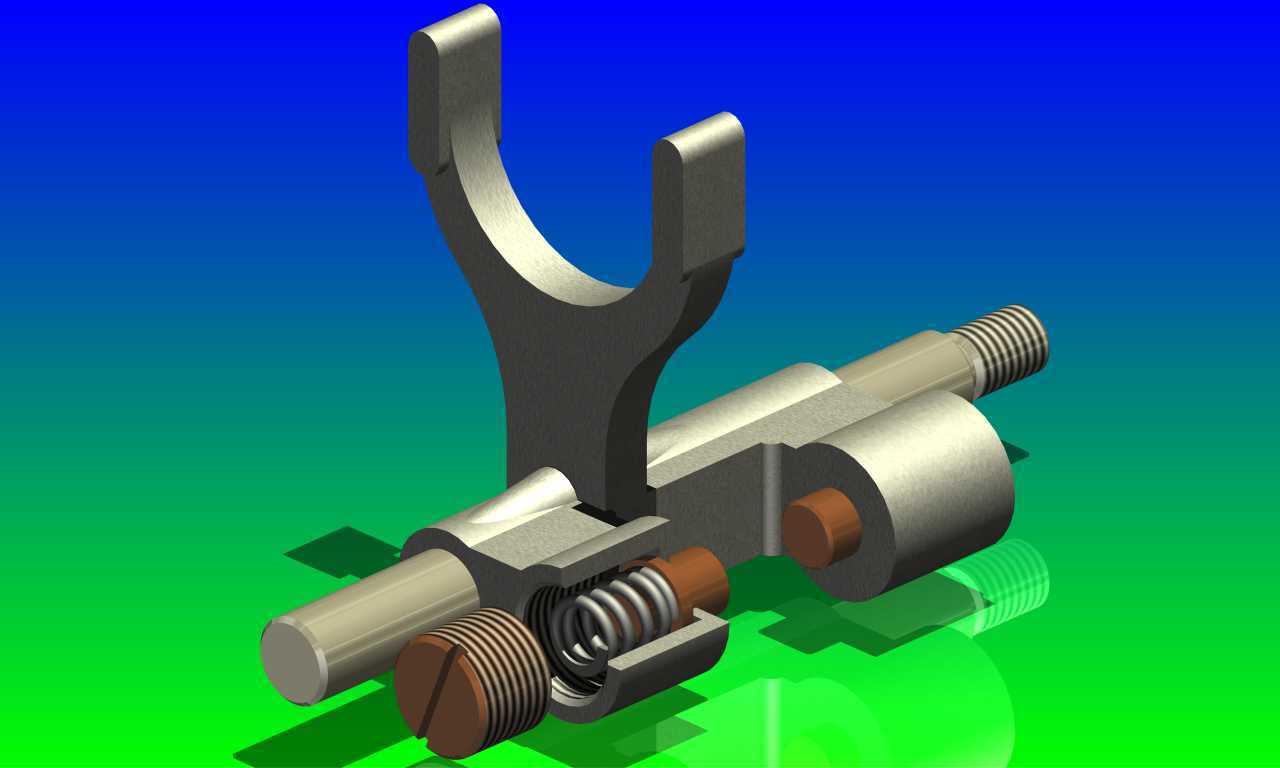

轴座内部集成了弹簧复位腔,圆柱压缩弹簧安装在腔体内,一端抵靠腔体内台阶,另一端抵靠轴上的定位挡圈,当拨叉受外力推动完成换挡后,外力撤除时弹簧可快速推动拨叉回到空挡初始位置,弹簧预压量在设计时预留了15%的压缩余量,避免长期往复运动出现弹力衰减。轴侧的偏心圆柱销为挡位定位结构,与外部的定位钢球配合,可在挡位到位时提供清晰的入挡手感,同时防止行驶或设备运行过程中因振动出现自动脱挡。
从安装边界来看,该组件整体轴向安装长度需匹配箱体内部的轴系间距,叉脚的开口宽度比配合齿套的环形槽宽度大0.2-0.3mm,预留热膨胀间隙,避免工作温度升高后出现卡滞;滑移轴的两个支撑轴段与箱体衬套的配合选用H7/h6间隙配合,既保证轴向滑动顺畅,又控制径向晃动量在0.05mm以内,避免拨叉偏斜导致齿套啮合错位。设计过程中优先考虑了部件的受力工况:换挡瞬间拨叉承受的轴向推力最大不超过200N,因此叉臂根部做了R3的圆角过渡,避免应力集中出现断裂;弹簧的刚度选型经过反复校核,既保证回位速度足够快,又不会因为刚度过大导致换挡操作力过重。
叉脚的工作面没有做额外的热处理硬化,是因为该组件适配的是轻载换挡场景,配合面的磨损量在全生命周期内可控制在0.1mm以内,无需额外增加工艺成本。轴端的一字槽结构用于装配时调整轴的周向角度,保证偏心定位销的位置与箱体上的定位凹坑精准对齐,装配完成后该槽会被限位螺母覆盖,不会出现松转。整个组件的所有运动部件都做了去毛刺处理,滑动接触面的粗糙度控制在Ra1.6以内,减少滑动阻力,避免长期运行出现磨损卡滞。在实际设备维护中,该组件属于易损检查件,当出现换挡卡滞、脱挡故障时,首先检查叉脚工作面的磨损量、弹簧是否出现断裂或弹力衰减、滑移轴表面是否出现拉伤,无需整体更换变速器即可完成部件替换,维护成本较低。
