耕耘机传动变速箱结构设计

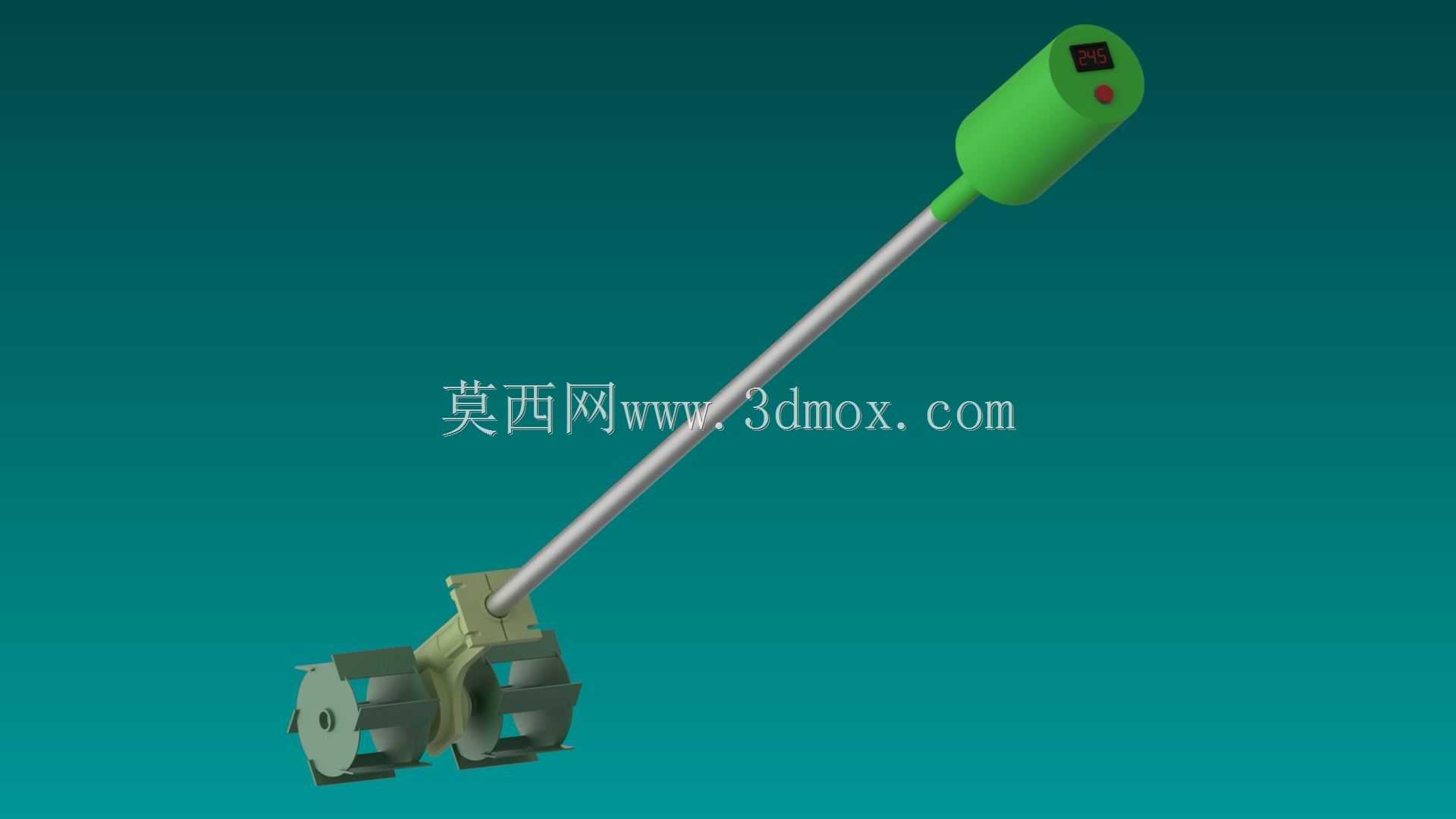

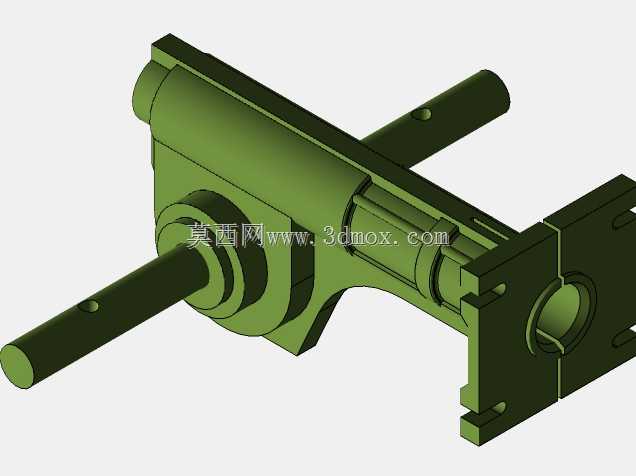

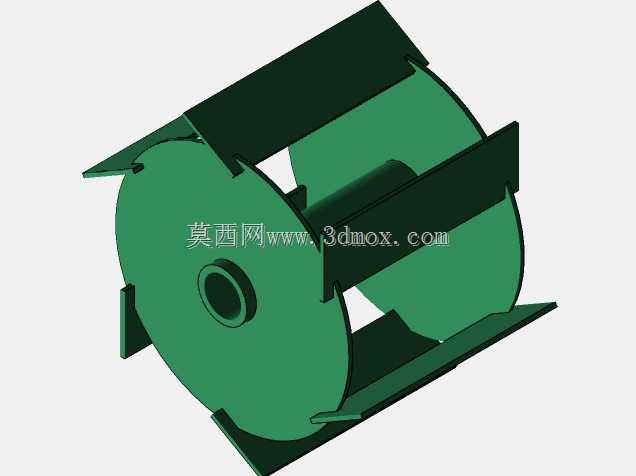

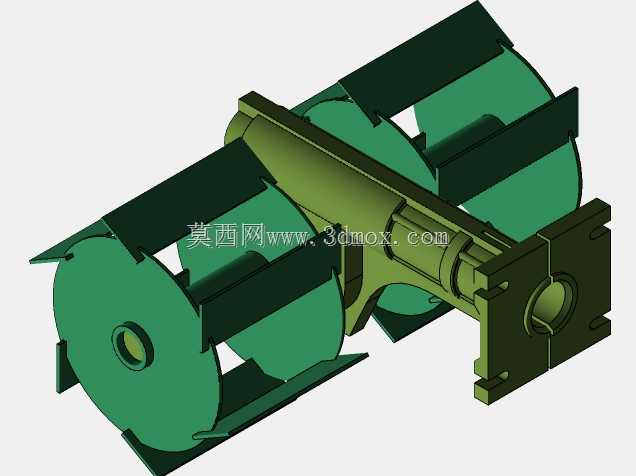

丘陵山地零散地块的耕作作业里，耕耘机的通过性与负载适配能力，很大程度由配套变速箱的结构合理性决定，这款变速箱的设计完全围绕小型耕耘机的作业工况展开，没有冗余的结构设计。从实际作业场景来看，小型耕耘机需要在翻耕、开沟、短途转场等不同工况下切换输出转速与扭矩，这款变速箱采用横置输入+双轴正交输出的布局，输入轴直接对接发动机输出端，省去了额外的传动连接结构，两根输出轴分别对应行走驱动与作业刀具驱动，能独立匹配不同工况下的转速需求，避免传统单输出轴需要额外分动结构带来的动力损耗。设计阶段优先考虑了田间作业的防泥防水需求，箱体采用分体式拼合结构，结合面做了止口定位设计，装配时配合密封垫就能实现可靠的腔体密封，防止田间泥水、沙尘侵入齿轮啮合区域，延长内部传动件的使用寿命。箱体外部的安装法兰做了加厚处理，法兰上的安装孔位按照耕耘机机架的通用安装间距设计，安装时不需要额外改制机架，直接通过螺栓紧固即可完成装配，输入轴与输出轴的轴伸长度经过反复校核，既保证和外部连接件的配合长度足够，不会出现传动滑脱的问题，又不会因为轴伸过长导致作业时被杂草、作物残秆缠绕。内部传动齿轮采用定轴式排布，换挡机构设置在箱体侧方的腔体内，操作手柄直接延伸至耕耘机扶手位置，作业人员不需要大幅移动身体就能完成挡位切换，换挡拨叉的行程经过优化，挡位切换时的卡滞感被降到最低，即使戴着手套操作也能准确挂入对应挡位。箱体的外形轮廓做了圆弧过渡处理，没有突出的尖锐棱角，在田间作业时不容易被土块、作物根系勾挂，下部的放油螺塞设置在腔体最低位置，日常维护换油时不需要抬升整机就能完成废油排放，上部的注油口位置预留了足够的操作空间，加注齿轮油时不会出现溢洒问题。从安装边界来看，箱体的整体宽度控制在耕耘机机架的安装宽度范围内，两侧输出轴的同轴度公差控制在0.05mm以内，装配后不会出现传动别劲的问题，轴端的密封件采用标准骨架油封，损坏后可以直接采购通用配件更换，不需要定制特殊规格的密封件，降低了后期维护的成本。
