专业级ADS-B检测接收装置结构设计

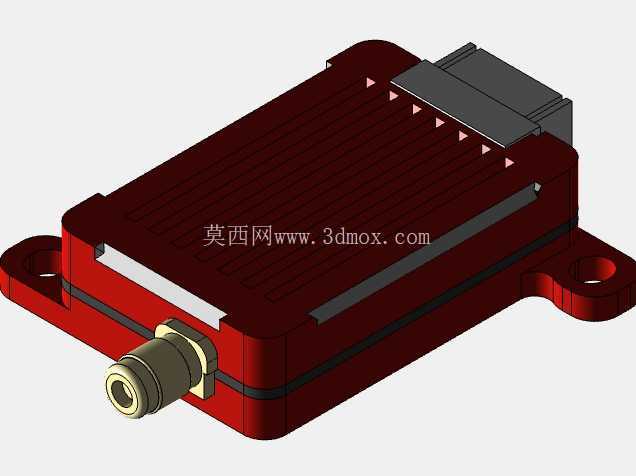

做通航地面站配套设备选型的时候，最先要卡的就是ADS-B接收端的安装边界，这款pingRX-Pro的结构设计刚好踩中了小型地面站、机载辅助监测场景的核心需求。先看安装端的设计，壳体两侧延伸出带通孔的安装耳，孔位做了沉台处理，不管是用M3螺丝固定在通航飞机的设备舱支架上，还是装在地面监测站的DIN导轨转接板上，都不会出现螺丝头凸起干涉相邻模块的问题，安装耳和主体壳体做了一体化压铸成型，没有额外拼接的接缝，振动环境下不会出现耳片断裂的情况，这一点比很多拼接式外壳的接收模块靠谱不少，毕竟通航作业场景里不管是飞行过程的发动机振动，还是地面站户外部署的风振，都对结构连接强度有不低的要求。

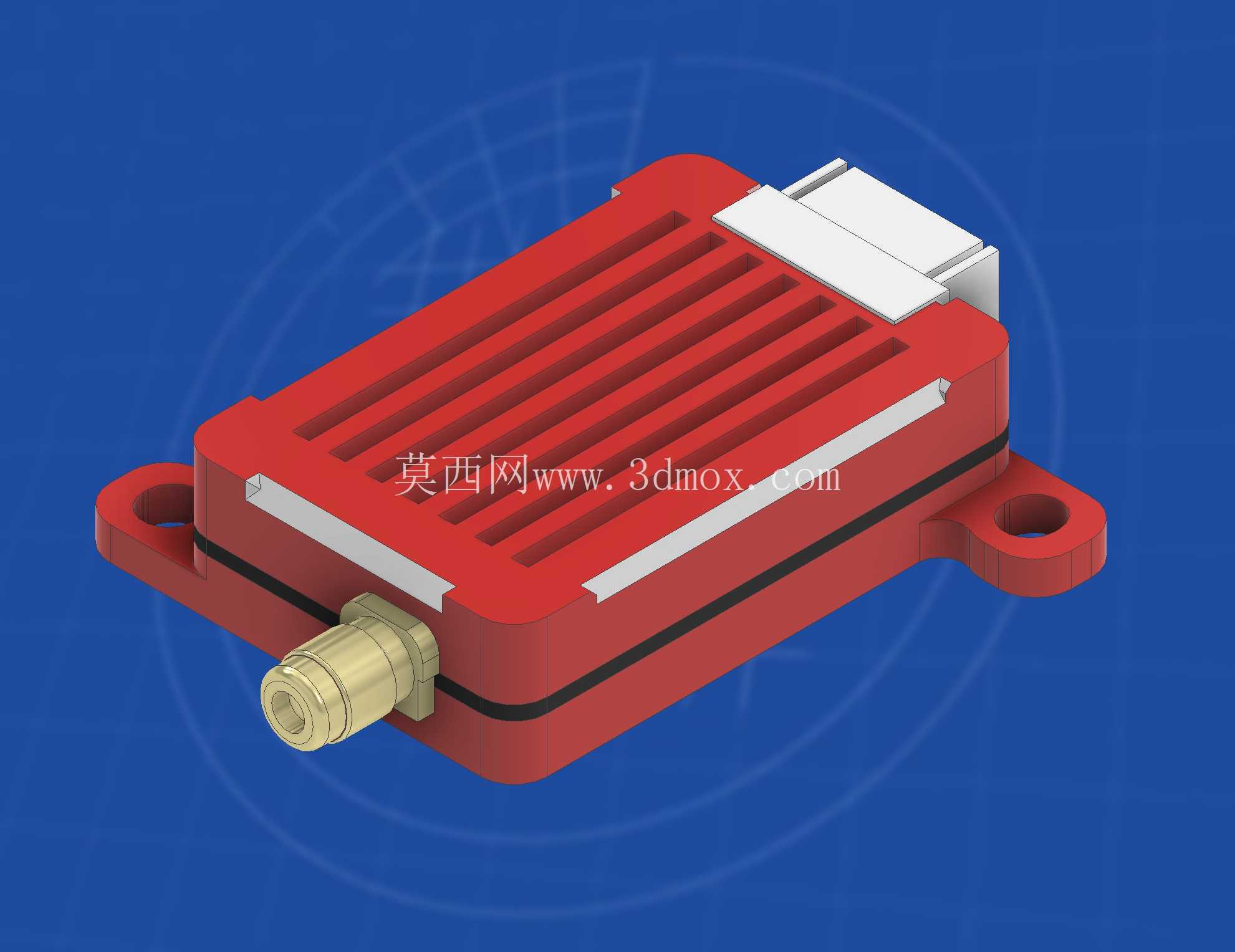

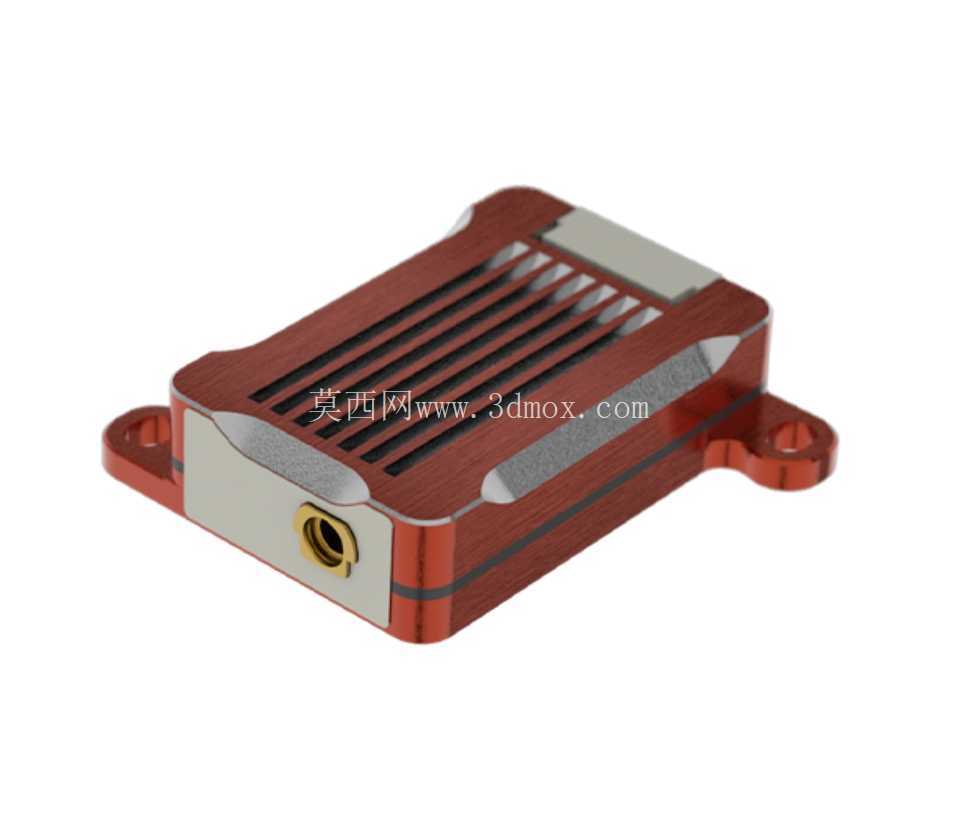

再看壳体本身的结构，主体采用带散热鳍片的压铸铝壳体，鳍片顺着壳体长度方向排布，不是那种为了好看做的装饰性纹路，内部信号处理板的发热器件刚好通过导热垫贴在壳体内壁对应鳍片的位置，连续72小时满负荷接收信号的工况下，壳体表面温度能稳定控制在合理区间，不会因为积温导致接收灵敏度漂移。壳体中间的一圈密封胶槽设计，装配的时候压入硅橡胶密封圈就能达到IP67左右的防护等级，不管是机载场景遇到的高空凝露，还是地面站户外部署遇到的降雨扬尘，都不会侵入壳体内部影响电路工作，接口端的SMA射频接头做了凸台防护，接头根部和壳体衔接的位置做了加厚处理，频繁插拔射频线的时候不会出现接头根部焊盘脱落的问题，毕竟外场调试的时候经常会换不同增益的接收天线，这个位置的结构强度直接决定了设备的使用寿命。

顶部的接插件采用带锁扣的白色插座，插上线束之后有卡扣锁定，振动场景下不会出现松脱，插座的排布高度刚好比壳体顶面高出2mm，不会和上盖的安装位置干涉，布线的时候线束顺着壳体侧面的走线槽固定，不会出现线束被壳体边缘磨破绝缘层的问题。从实际使用场景来说，这款设备主要用来捕获1090MHz频段的ADS-B广播信号，不管是做低空飞行的空域态势感知，还是做小型无人机的防碰撞监测配套，都需要设备本身的结构足够紧凑，这款产品的整体外形尺寸控制得非常克制，宽度和长度都比同性能的板卡式接收模块加外壳的组合小一圈，设备舱内部空间紧张的时候，这个尺寸优势就非常明显，不用为了容纳接收模块额外调整周边设备的安装位置。

建模的时候要特别注意几个关键边界：射频接头的伸出长度要和实际SMA-KWE接头的尺寸匹配，不然装天线的时候会出现天线底座贴不到壳体表面，防水圈压不紧的问题；两侧安装耳的孔位中心距要严格对应实际安装尺寸，不然批量装机的时候会出现孔位对不上的情况；壳体表面的散热鳍片厚度和间距要符合压铸工艺的要求，不能做太薄的鳍片不然压铸的时候会出现充型不满的问题，鳍片之间的间距也不能太小，不然户外使用的时候积灰积沙很难清理，反而会影响散热效果。另外壳体内部的筋位设计要刚好卡住内部的电路板，不用额外打螺丝就能把电路板固定在壳体内，减少装配工序的同时，也避免螺丝松动导致电路板移位的问题，筋位的高度要控制好，既要压住电路板的边缘，又不能碰到板上的贴片器件，不然装配的时候会压坏元器件。

从结构设计的逻辑来看，这款产品没有做多余的装饰性结构，所有的外形特征都是为功能服务的：安装耳是为了快速固定，散热鳍片是为了持续工作的热稳定性，密封胶槽是为了环境适应性，射频接头凸台是为了接口强度，锁扣式插座是为了连接可靠性，没有为了外观好看增加不必要的曲面或者异形结构，不管是压铸开模还是后期的批量装配，都能把加工成本控制在合理区间，同时还能满足不同场景下的使用要求。做这类航空电子类的接收设备结构设计，最容易踩的坑就是为了追求小巧压缩内部空间导致散热不足，或者为了散热开太多孔导致防护等级不够，这款产品的结构刚好在这几个矛盾点之间找到了平衡，用一体化压铸的带鳍片壳体同时解决了散热、防护、结构强度三个核心问题，安装接口的设计也兼容了机载和地面部署两种常见场景，不用额外做转接件就能完成安装，对于做空域监测设备集成的工程师来说，这个结构设计的参考价值很高，建模的时候还原这些细节特征，才能在后续做配套结构设计的时候准确预留安装空间，避免出现装配干涉的问题。
