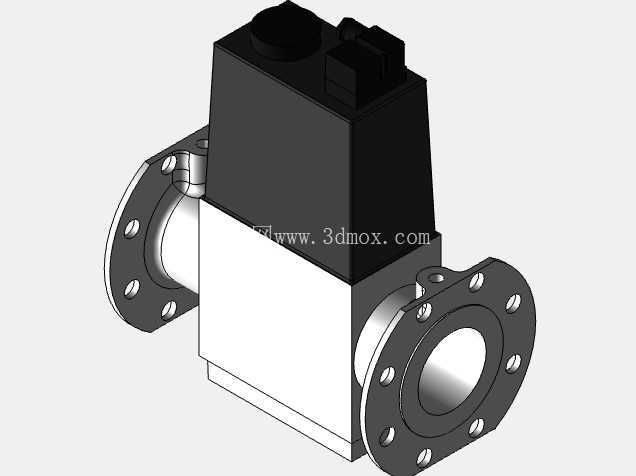

DUNGS冬斯DN80法兰式燃气电磁阀结构

　　这款DN80口径的法兰式燃气电磁阀，主要应用在工业燃烧系统的燃气管路通断控制环节，常见于锅炉燃烧器、工业窑炉、热风循环加热设备的燃气供给支路，作为安全切断类核心阀件，承担着燃气供给通路启闭、异常工况快速切断的功能，是燃烧系统安全联锁回路里的关键执行部件。从结构设计来看，阀体采用双侧法兰对接结构，法兰端面的螺栓孔均匀分布，适配标准DN80管路法兰的安装孔位，安装时无需额外加工转接件，可直接与同口径的燃气管道法兰对接，法兰密封面采用突面结构，适配常规耐油橡胶或金属缠绕垫片，满足中低压燃气输送的密封要求。

　　阀身下部为流体过流通道，流道采用直通式设计，尽可能降低燃气通过时的压损，避免阀件本身对管路供气流量造成过多衰减，保障燃烧器满负荷运行时的燃气供给压力稳定。上部的电磁驱动模块采用方型封装结构，与下部阀体通过密封紧固件连接，驱动模块内部集成电磁线圈、动铁芯、复位弹簧组件，通电时电磁力克服弹簧弹力带动阀芯提升，打通燃气通路，断电时弹簧快速复位推动阀芯切断流道，响应速度满足燃气安全规范的切断时间要求。

　　设计过程中优先考虑了安装边界的适配性，阀件整体的轴向长度、法兰外圆尺寸、上部驱动模块的高度与侧向突出尺寸，都匹配常规工业燃气管路的安装空间，驱动模块顶部预留电气接线接口，侧面的接线腔防护等级满足工业车间的安装环境要求，可避免粉尘、少量溅水对电气部件的侵蚀。从实际使用场景出发，这类阀件通常安装在燃气调压装置之后、燃烧器进气组之前的管段，安装时需注意流体方向与阀体标注方向一致，双侧法兰对接时要保证螺栓对角均匀紧固，避免密封面受力不均导致燃气泄漏。

　　建模过程中对法兰螺栓孔的位置度、流道与法兰端面的同轴度、驱动模块与阀体的连接配合尺寸都做了精准还原，可直接用于燃气管路的布局设计、燃烧器阀组的装配干涉检查，也可作为燃气系统运维培训的演示模型，帮助技术人员直观理解阀件的结构组成与安装对接方式。在结构细节上，阀芯密封面采用耐燃气腐蚀的软密封材质，保证切断状态下的零泄漏要求，阀体过流部分的材质适配燃气介质的特性，不会因长期接触燃气出现腐蚀、材质脆化问题，驱动模块的散热结构设计可保证线圈长期通电时的温度处于合理区间，避免线圈过热烧毁，延长阀件的连续工作寿命。对于做燃烧系统设计的工程师来说，这类标准阀件的三维模型可以直接导入整体管路装配中，提前核对安装空间，确认阀件与周边管道、过滤器、调压阀的间距是否满足安装操作与后期维护的要求，避免现场安装时出现空间不足、部件干涉的问题，减少现场施工的整改工作量。
