气体管路用零压调节器结构设计

项目分类:阀门 发布时间:2026-06-29 ID:1191591
  • 气体管路用零压调节器结构设计
  • 气体管路用零压调节器结构设计
  • 气体管路用零压调节器结构设计
  • 气体管路用零压调节器结构设计
  • 气体管路用零压调节器结构设计
  • 气体管路用零压调节器结构设计
  • 气体管路用零压调节器结构设计
  • 气体管路用零压调节器结构设计
  • 气体管路用零压调节器结构设计
  • 气体管路用零压调节器结构设计
  • 气体管路用零压调节器结构设计
  • 气体管路用零压调节器结构设计

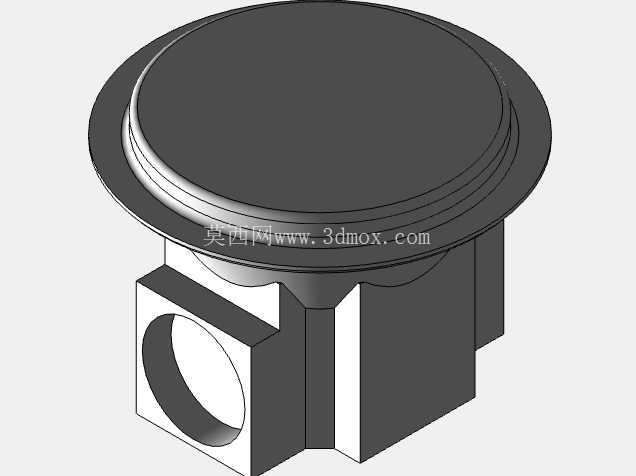

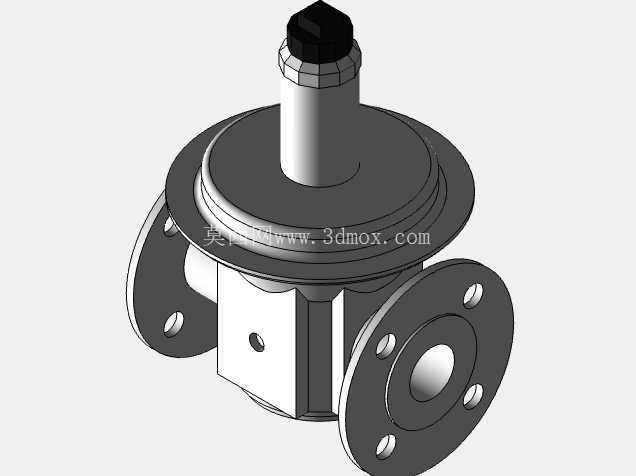

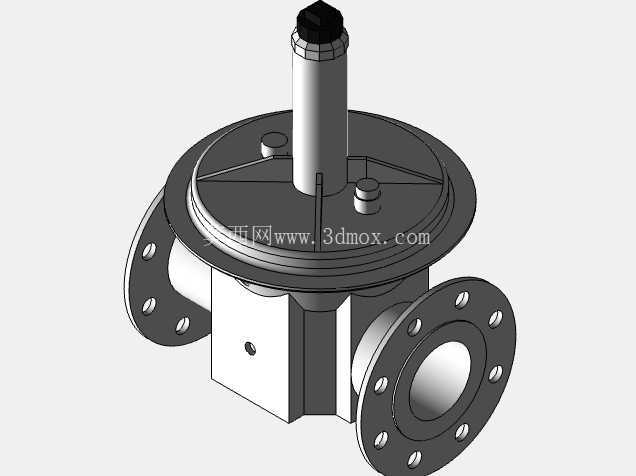

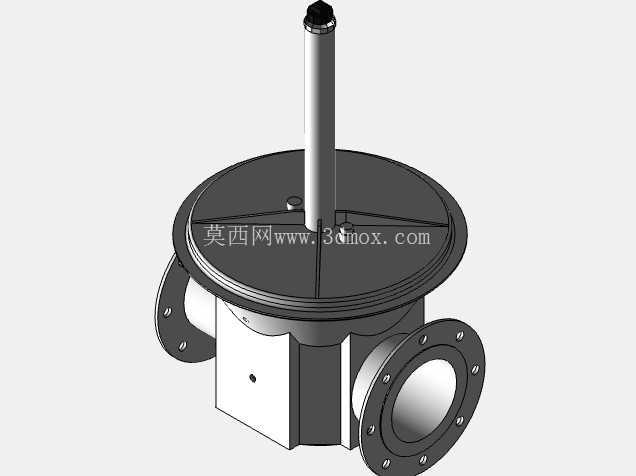

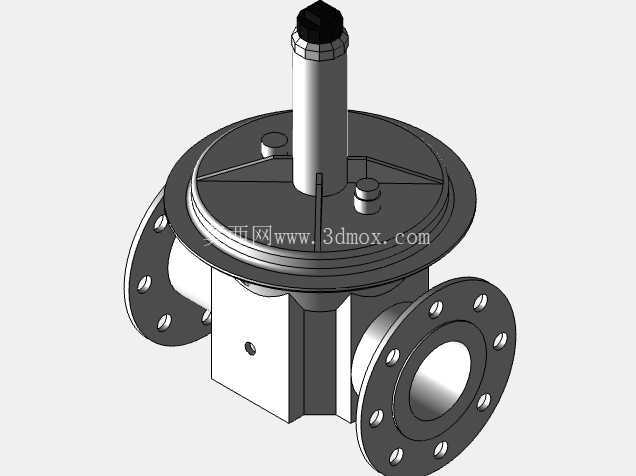

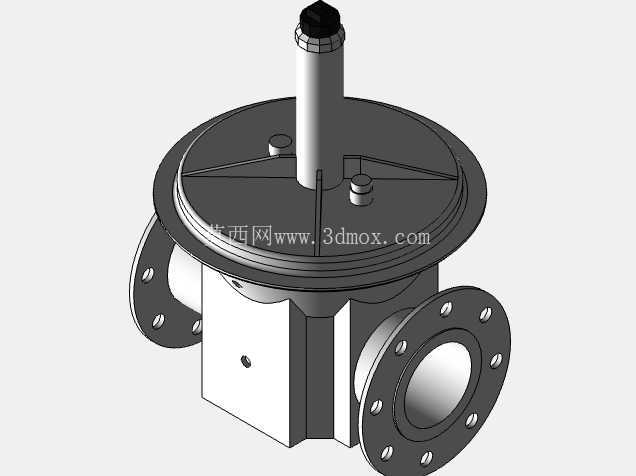

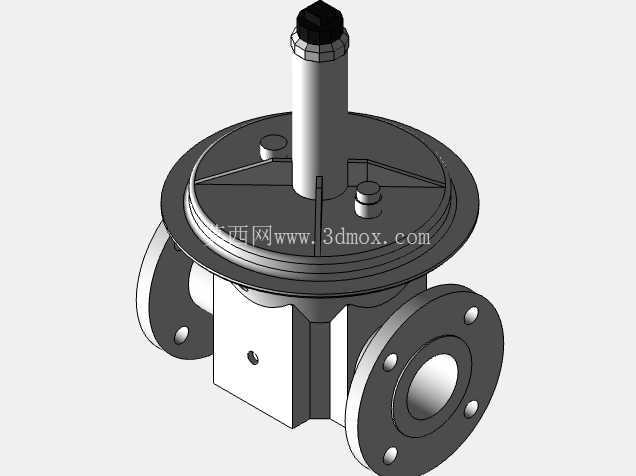

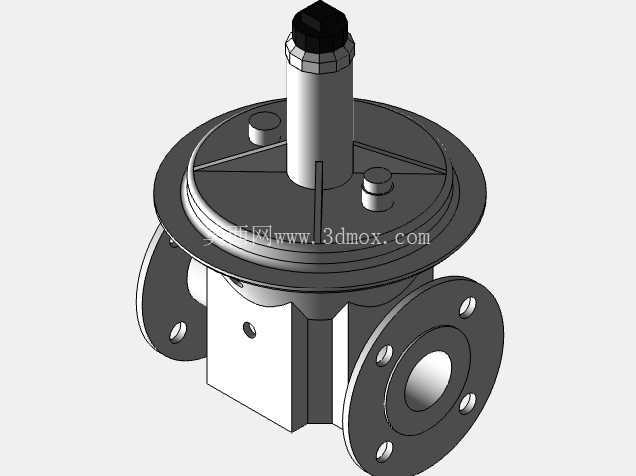

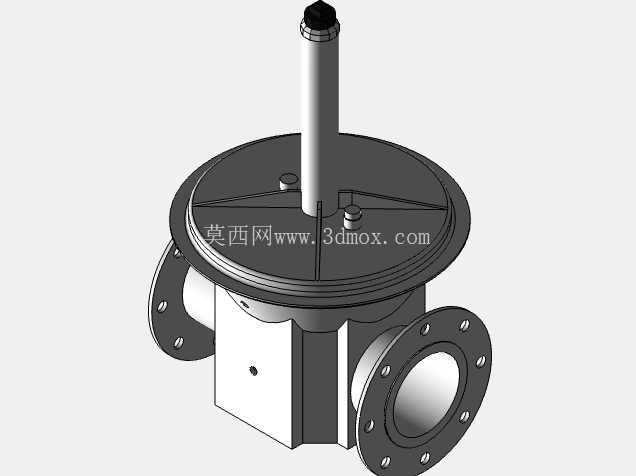

  这款零压调节器主要应用在中小流量气体输送管路系统中,常见于燃气配送、低压气动控制、实验气路供给这类需要稳定出口压力趋近于零压的工况场景,核心作用是平衡进出口压差,保证下游管路的气体压力不受上游压力波动、下游用气量变化的干扰,始终维持在接近大气压的稳定输出状态,避免压力过高导致的用气设备故障、计量失准或者安全隐患。从结构设计来看,整体采用上膜下腔的分体式布局,顶部的圆形法兰边是安装定位的核心基准,法兰边缘做了多道阶梯环槽,用来嵌入密封胶圈,安装时直接卡入预留的安装面板开孔,依靠环槽内的密封圈实现端面与径向双重密封,不需要额外打胶或者加装复杂的紧固件,适配厚度在1.5mm到3mm之间的设备面板安装,安装后外露的顶部圆弧面做了钝化处理,没有尖锐棱角,避免现场安装维护时划伤操作人员。

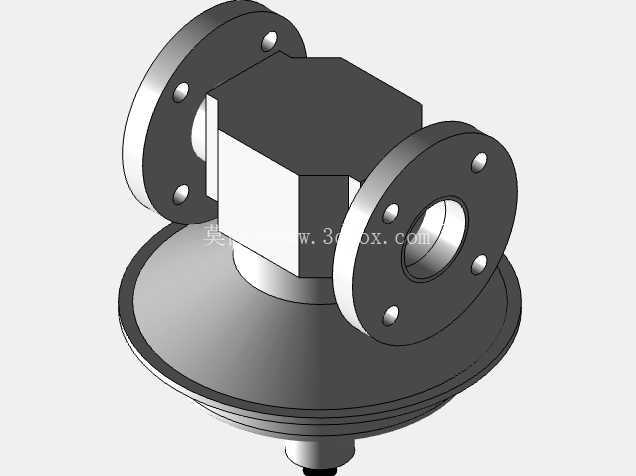

  下部的方形阀体主体采用压铸工艺成型,材质选用压铸铝合金,兼顾轻量化与结构强度,阀体侧面开设的横向通孔是气体的主流通通道,通道内壁做了精整处理,降低气体流动时的沿程阻力,通道端口预留了标准管螺纹接口的加工余量,后续可以根据实际管路规格加工对应螺纹,直接对接标准气路接头,不需要额外加装转换接头。阀体内部的腔室用来容纳调压膜片、弹簧与阀芯组件,腔室的分型面设置在方形主体与顶部法兰的衔接位置,压铸成型后合模缝的位置刚好被顶部法兰的安装结构遮挡,不会影响气体流道的密封性,同时也减少了后续去毛刺的加工工作量。

  设计时充分考虑了压铸工艺的成型特性,所有转角位置都做了R1到R2的圆角过渡,避免压铸时出现应力集中导致的铸件开裂,同时壁厚控制在2.5mm到3mm之间,整体壁厚均匀,没有出现局部过厚导致的缩孔、缩松缺陷,提升了铸件的良品率。上部的圆形膜片腔直径根据额定流量做了匹配,膜片有效作用面积经过计算,刚好可以平衡阀芯弹簧的预紧力,当上游压力出现波动时,膜片会带动阀芯上下动作,自动调整阀口的开度,保证出口压力稳定在零压附近,膜片采用耐丁腈橡胶材质,适配常见的燃气、空气等惰性气体,长期使用不会出现老化开裂的问题。

  安装边界方面,整体最大外径为顶部法兰的直径,下部方形阀体的对边尺寸小于法兰直径,安装时只需要在面板上开出对应直径的圆孔,从面板上方放入调节器,在背部加装卡圈即可完成固定,安装空间占用小,适合集成在小型燃气设备、桌面式实验气路装置这类内部空间紧凑的设备中。侧面的气路接口中心高度与阀体底部保持固定尺寸,设计管路布局时可以直接参考这个尺寸预留接头位置,不需要额外做尺寸适配。在实际使用过程中,这款调节器不需要额外的压力控制辅助元件,依靠自身的机械结构即可实现压力自平衡,故障率低,维护时只需要定期检查顶部膜片的老化情况,更换膜片即可恢复性能,维护成本低。流道设计时没有出现直角转弯或者截面突变的结构,气体流经阀口时的流态平稳,不会产生明显的气流噪声,适合对噪音控制有要求的室内用气场景。阀体的方形结构在安装时可以起到防转作用,卡入安装孔后不会因为管路连接时的扭矩出现转动,保证接口方向始终保持预设位置,降低现场安装的对位难度。
