公制M2螺栓螺母配套紧固组件结构设计

　　这套公制M2规格的螺栓螺母配套组件，是小尺寸精密紧固场景里的常用基础零件，在小型仪器仪表、微型气动液压阀组、消费电子内部结构、精密光学设备装调环节都有极高的使用频次，尤其是小通径减压阀这类对安装空间有严格限制的阀类产品里，这类小规格紧固件往往承担着阀盖、密封组件、调节机构的连接固定作用，一旦螺纹配合精度不达标，很容易出现密封面压合不均、调节机构卡滞甚至介质泄漏的问题。

　　从实际使用场景出发，M2规格的紧固件因为公称直径小，螺纹牙型的加工精度直接决定了连接可靠性，这套模型在建模时严格遵循公制普通螺纹的基本牙型标准，螺栓外螺纹的大径、中径、小径公差带按照常用的6g级精度设定，螺母内螺纹对应6H级配合公差，装配后螺纹副的径向间隙控制在合理范围，既不会因为间隙过大出现连接松动，也不会因为过盈量太大导致装配时螺纹咬死，尤其是在减压阀这类需要定期拆解维护的部件上，适中的配合精度能保证多次拆装后螺纹副依然保持良好的啮合状态。

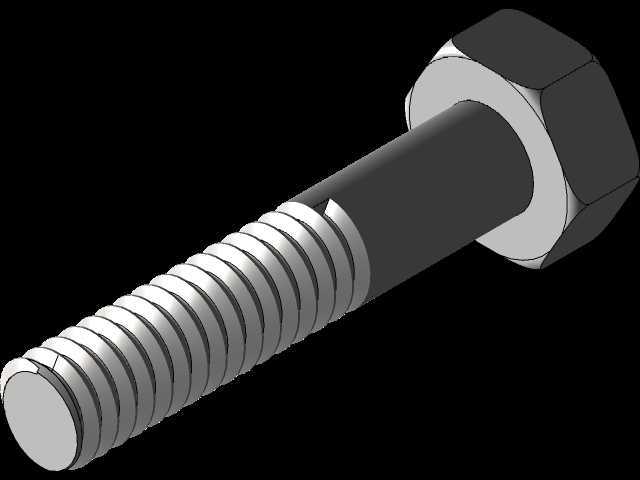

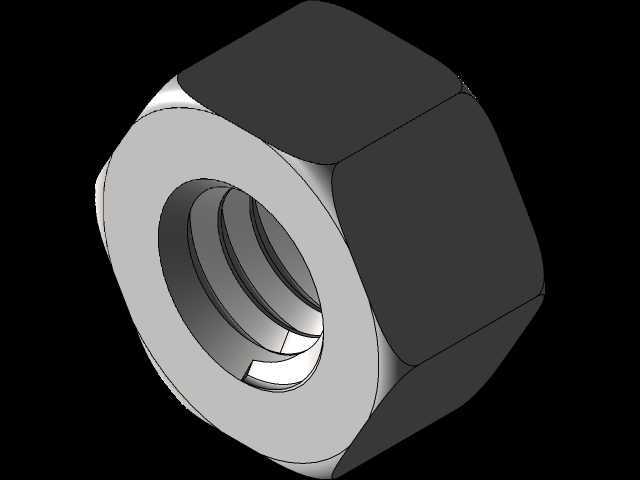

　　设计过程中首先考虑的是安装边界的适配性，螺栓头部采用标准外六角结构，对边宽度、头部厚度都符合小规格紧固件的通用尺寸要求，配套的螺母同样采用外六角形式，方便在狭小空间内使用微型扳手进行拧紧操作，不需要预留过大的操作空间，刚好适配小型阀类产品紧凑的内部布局。螺栓的光杆段长度与螺纹段长度做了合理分配，螺纹段长度满足螺母完全拧紧后露出2-3牙的工程要求，既避免螺纹过长导致的端部磕碰损伤，也不会因为螺纹过短导致啮合牙数不足，降低连接强度。

　　从结构功能来看，六角头的设计能提供足够的拧紧受力面，拧紧过程中不会出现打滑脱力的问题，螺栓头部与光杆段的过渡位置做了微小的圆角处理，避免应力集中导致的螺栓头部断裂，这一点在有轻微振动的阀类应用场景里尤为重要，很多小规格螺栓的失效都出现在头部与杆部的过渡位置，圆角处理能大幅提升交变载荷下的疲劳强度。螺母的端面与螺纹轴线保持严格的垂直度要求，拧紧后螺母端面能与被连接件表面完全贴合，不会出现偏载导致的局部应力过大，也能保证被连接件之间的压合力均匀分布，在减压阀的密封面连接场景下，均匀的压合力是保证密封垫片有效密封的核心前提，一旦压合力不均，垫片局部压溃或者压合不实，就会出现介质泄漏的问题。

　　建模时对螺纹牙型的细节做了还原，没有采用简化的贴图示意方式，牙顶、牙底的圆弧过渡都按照标准参数绘制，能直观呈现螺纹副的啮合状态，方便结构设计人员在做整机装配干涉检查时，准确判断螺栓穿装路径是否存在干涉，螺母拧紧时是否会与周边的阀腔、调节弹簧、密封槽等结构发生碰撞。很多设计人员在选用小规格紧固件时，往往只关注螺纹公称直径，忽略头部尺寸、螺母厚度带来的安装空间需求，这套完整的螺栓螺母装配模型，能直接导入装配体中进行空间校验，提前发现安装空间不足、扳手操作位预留不够的问题，减少实际加工装配阶段的设计变更。

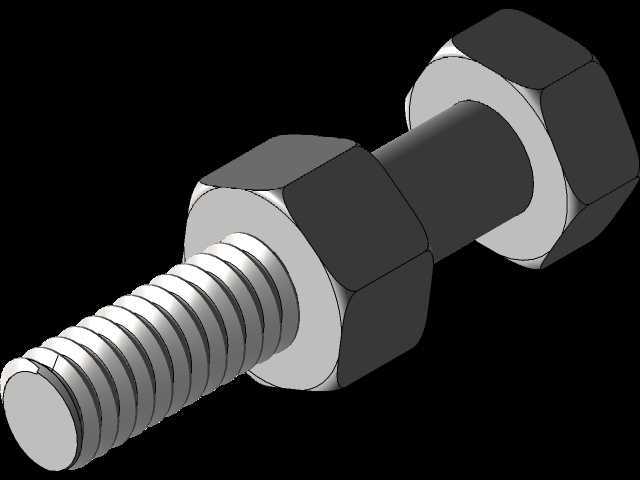

　　在实际选型使用时，这套M2规格的紧固件适合连接总厚度在3-8mm区间的薄板类、叠层类零件，比如减压阀的上盖与阀体连接、小型电磁导阀的线圈与阀体固定、仪表外壳的拼接等场景，拧紧力矩需要控制在小规格螺栓的合理范围内，避免力矩过大导致螺纹滑牙或者螺栓断裂。模型中螺栓与螺母的装配位置模拟了实际拧紧后的状态，螺纹啮合段的长度符合工程设计要求，能为设计人员提供直观的装配参考，尤其是在做紧凑化结构设计时，可以直接参考模型的外形尺寸预留安装孔位、扳手操作空间，不需要反复查阅紧固件手册核对尺寸参数，提升结构设计的效率。

　　另外，考虑到小规格紧固件经常会搭配平垫圈、弹簧垫圈使用的场景，模型中螺栓头部与螺母的端面尺寸也预留了搭配标准小垫圈的空间，设计人员如果需要添加防松垫圈，不需要额外调整螺栓的长度参数，直接在装配体中搭配对应规格的垫圈模型即可完成整体装配校验，适配不同防松要求的应用场景，比如有持续振动的气动管路减压阀场景，就可以搭配弹簧垫圈增强防松性能，而在需要频繁拆解的仪表校准场景，搭配平垫圈就能保护被连接件表面不被螺母端面划伤。
