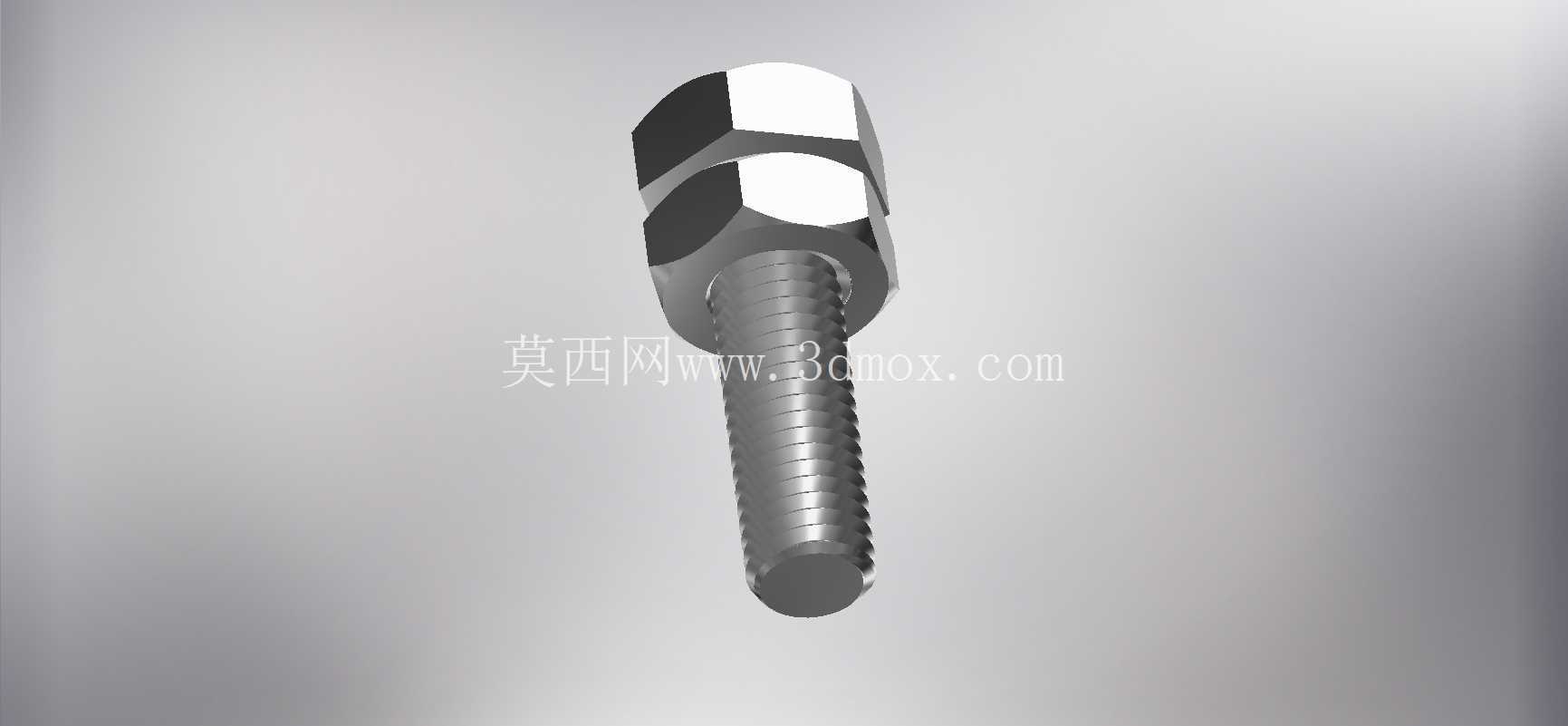

六角头螺栓配合螺母运动仿真结构

这套螺纹配合结构的动态模拟，还原了最基础也最核心的机械可拆卸连接逻辑，在各类设备装配场景中，螺纹连接是覆盖从消费电子到重型工程机械全领域的紧固方案，小到仪器仪表内部的接线端子固定，大到风电塔筒法兰拼接、重型机床床身调平，都离不开螺栓螺母的螺纹副配合。做这套结构的仿真建模时，首先要捋清螺纹啮合的核心约束关系，普通公制三角螺纹的牙型角为60度，建模时不能只做外观上的螺纹纹理，要严格按照牙距、牙高、公称直径的参数关系构建啮合面，否则模拟旋合过程时会出现干涉、穿模的问题，没法真实反映螺纹旋进的运动逻辑。

从实际应用场景来看，这套配合结构的使用边界非常清晰，六角头的螺栓头部设计，是为了匹配标准开口扳手、套筒扳手的夹持尺寸，在装配空间允许的情况下，六角结构可以提供6个受力面，每次扳手只需要转动60度就能切换受力面，适合狭窄装配空间内的紧固作业。建模时特意还原了螺栓杆部与螺纹段的过渡结构，这个位置是应力集中的高发区域，实际加工时会做圆角过渡，避免紧固力矩过大时杆部从螺纹收尾处断裂，很多新手建模时容易忽略这个细节，做出来的模型在做有限元受力分析时，应力值会比实际工况高出30%以上，没法指导实际生产。

螺母的外形同样采用六角结构，和螺栓头部的对边尺寸保持同规格匹配，这样现场装配时不需要准备多套规格的扳手，减少工具携带量。模拟旋合运动的过程中，要注意螺纹副的导程和转速的匹配关系，单头螺纹的导程等于牙距，螺栓每转动一圈，相对螺母的轴向进给量刚好是一个牙距，这个运动关系如果设置错误，仿真出来的旋合过程就会和实际工况脱节，没法用于装配工艺的演示。

从安装边界来看，这类标准螺纹紧固件的安装需要预留足够的扳手操作空间，以M10规格的六角螺栓为例，螺栓头部对边尺寸为16mm，装配时扳手转动的半径空间至少要预留25mm以上，否则会出现扳手卡滞、没法施加额定紧固力矩的问题。很多设备结构设计新手在做整机布局时，只考虑螺栓本身的安装孔位，忽略扳手操作空间，最后加工出来的零件没法完成装配，只能临时修改结构，耽误项目进度。

这套动态模拟的核心价值，不只是展示螺栓螺母的外观，更重要的是把螺纹旋合的运动逻辑直观呈现出来，对于刚接触机械结构的设计人员来说，可以通过仿真过程理解螺纹连接的自锁原理——公制三角螺纹的螺旋升角小于螺纹副的当量摩擦角，所以在正常静载荷下螺母不会自行松脱，这也是为什么螺纹连接能成为应用最广的可拆卸紧固方案。当然在有振动、冲击的工况下，还需要配合弹垫、止动垫片、螺纹胶等防松结构，但基础的螺纹啮合自锁特性是所有防松方案的基础。

建模过程中，螺纹段的收尾部分也做了符合加工工艺的处理，实际滚丝加工的螺栓，螺纹末端会有不完整的牙型过渡，不会出现刀切一样的整齐螺纹收尾，这个细节虽然不影响整体的运动仿真，但能让模型更贴近实际生产的零件状态，在做装配干涉检查时，也能避免因为螺纹收尾建模错误导致的误判。另外螺栓末端的倒角结构也做了还原，这个倒角是为了装配时能顺利对准螺母的螺纹孔，减少螺纹错牙的概率，尤其是在自动化装配线上，零件的定位精度有限，螺栓端部的倒角导向作用非常关键，没有倒角的螺栓在自动送料、自动旋紧的过程中，卡料率会提升40%以上。

从功能特性来说，螺栓螺母配合的可拆卸特性，让设备的后期维护、易损件更换变得非常便捷，相比焊接、铆接等不可拆卸连接方式，螺纹连接可以反复拆装而不损坏连接基体，只要螺纹牙型没有出现滑牙、变形，就可以重复使用。在做运动仿真的时候，还可以通过添加接触约束，模拟不同紧固力矩下螺纹面的接触应力分布，为实际选型时的螺栓强度校核提供参考，比如在承受轴向拉力的工况下，要校核螺栓的小径处的拉应力，在承受横向剪切力的工况下，要校核螺栓杆部的剪切强度和连接面的挤压应力，这些参数的计算都建立在准确的螺纹副模型基础上。
