入门级简易齿轮轴结构设计方案

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1191466
  • 入门级简易齿轮轴结构设计方案
  • 入门级简易齿轮轴结构设计方案

在小型传动机构的设计场景中,这类结构简洁的齿轮轴常被用于低负载、转速适中的动力传递环节,比如小型自动化输送线的驱动端、桌面级工装夹具的动力输入轴、小型包装设备的进给传动单元,相比分体式齿轮与轴的装配结构,一体化的齿轮轴设计省去了键连接、过盈装配的工序,能有效降低装配累计误差,避免齿轮与轴配合松动导致的传动异响、回程间隙过大等问题,很适合刚接触机械结构设计的从业者理解轴齿类零件的设计逻辑。

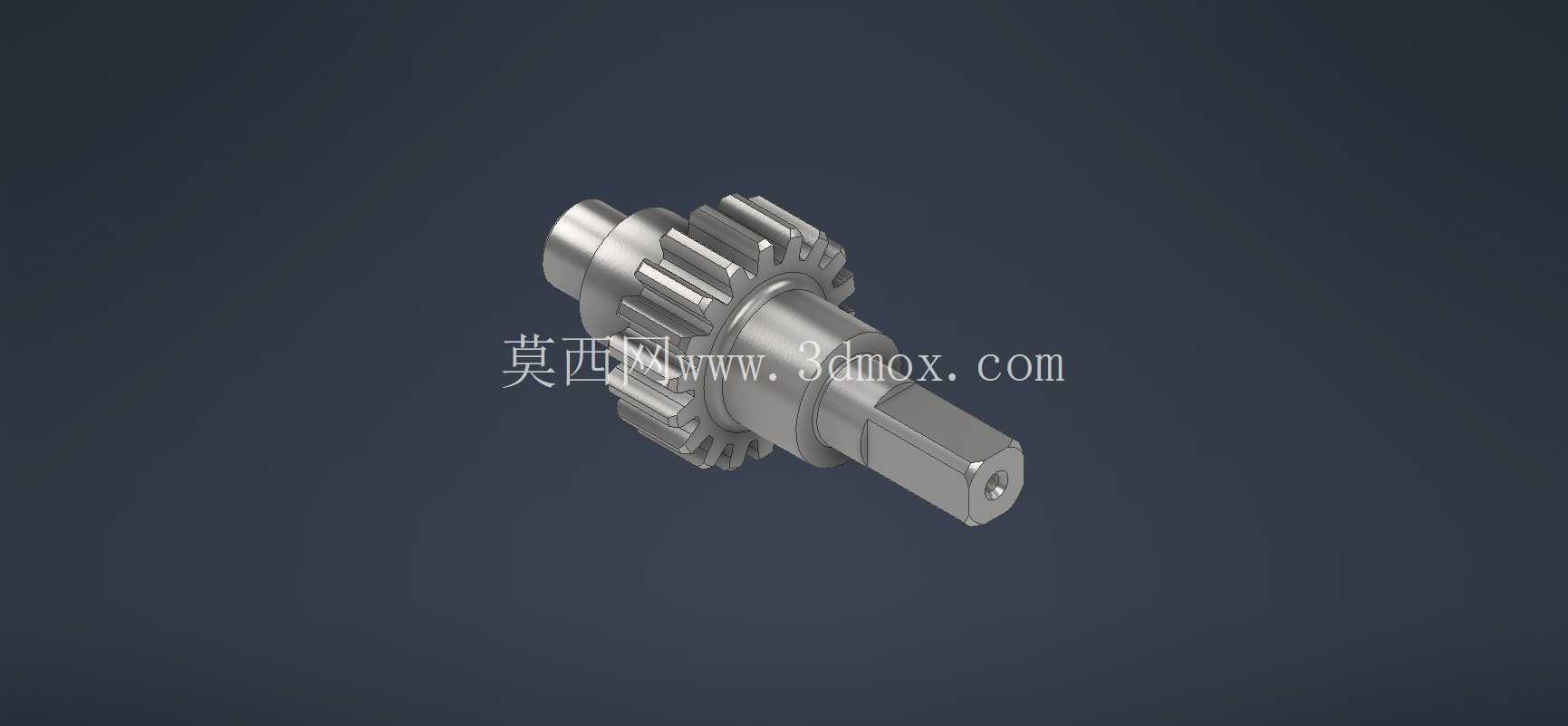

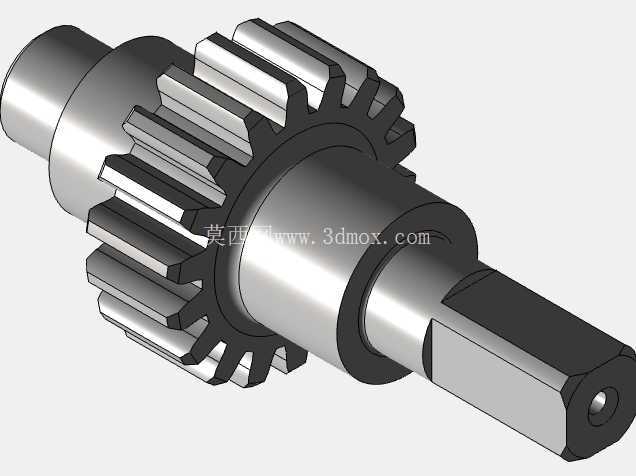

从功能特性来看,该齿轮轴将传动齿轮与支撑轴、动力输出端做了一体化整合,中间段的直齿圆柱齿轮负责与配对齿轮啮合传递扭矩,左侧的光轴段用于装配滚动轴承,作为整个轴的旋转支撑位,设计时需要保证该段的圆柱度、同轴度公差,避免轴承装配后出现偏磨、运转卡滞的问题;右侧的方轴段是动力输出接口,可直接与带方孔的传动轮、摆杆或者执行件连接,相比平键连接的圆轴,方轴结构传递扭矩时不存在键侧间隙,拆装也更为便捷,适合需要频繁拆卸调整的小型设备场景,轴端的中心螺纹孔可用于安装锁紧挡片或者端盖,限制轴的轴向窜动,保证齿轮啮合的轴向位置精度。

设计这类齿轮轴时,首先要确定的是安装边界尺寸,左侧支撑轴段的直径需要匹配所选标准轴承的内径,轴段长度要对应轴承宽度、安装座板的厚度以及密封件的安装空间,避免装配后轴承突出安装座或者轴段过长导致支撑刚性不足;中间齿轮段的参数需要匹配传动比要求,齿顶圆直径要预留足够的箱体安装间隙,避免齿轮转动时与箱体内壁、相邻传动件发生干涉,齿轮两侧的轴肩高度要低于齿轮齿根圆高度,同时要满足轴承内圈的定位要求,轴肩处需要设计合理的退刀槽或者圆角过渡,避免热处理或者载荷作用下出现应力集中断裂的问题。右侧方轴段的对边尺寸需要匹配配套执行件的接口尺寸,方轴与圆轴的过渡位置要做圆角处理,降低应力集中系数,轴端的螺纹孔深度要满足锁紧螺钉的旋合长度要求,一般不小于螺纹公称直径的1.5倍,保证锁紧可靠。

实际应用中,这类齿轮轴的加工流程一般是先选棒料下料,经过车削加工完成各轴段的外圆、端面、中心孔加工,之后通过滚齿或者铣齿工艺加工齿轮齿形,再进行方轴段的铣削加工,后续根据负载要求做调质或者表面淬火处理,最后对支撑轴段、齿轮齿面做精磨处理,保证尺寸精度与表面粗糙度要求。装配时需要先将轴承压装到左侧支撑轴段,再将整个轴组件装入安装座的轴承孔内,保证齿轮啮合侧隙在合理范围内,侧隙过小会导致运转卡滞、齿面磨损加快,侧隙过大则会出现传动回程误差大、换向冲击的问题。对于入门学习者来说,通过这类简易齿轮轴的建模练习,可以快速掌握轴类零件的旋转特征建模方法、齿轮参数化设计的基本逻辑,以及零件装配时的配合约束思路,理解轴类零件设计中同轴度、轴肩定位、应力集中规避等核心工程要点,为后续设计更复杂的减速器轴、机床主轴等零件打下基础。在实际选型替换时,需要重点核对支撑轴径、齿轮模数齿数、输出方轴尺寸以及整体轴长几个核心边界尺寸,保证替换件能直接装入原有设备,不需要额外修改安装结构,降低设备维护的改造成本。
