压铸模用凸轮轴驱动传动组件结构设计

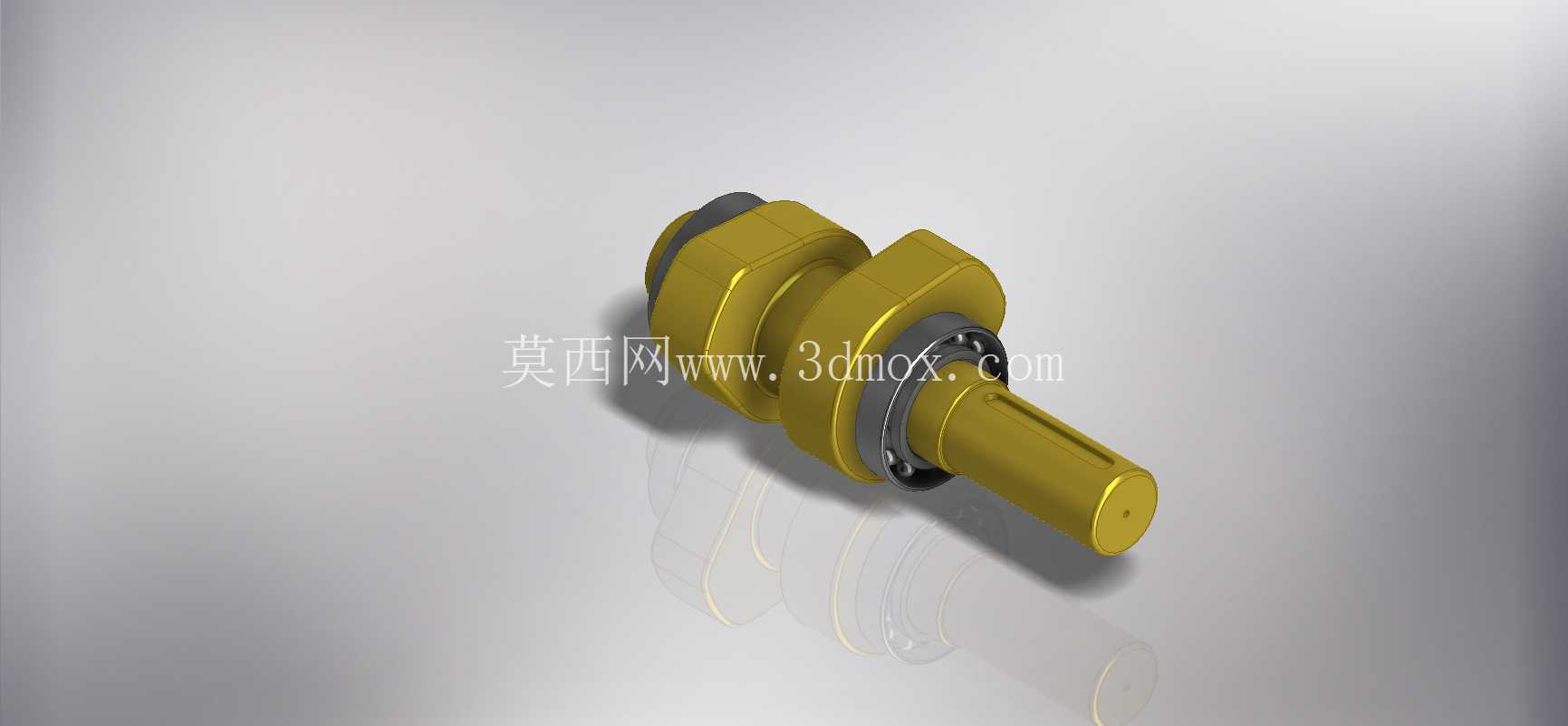

　　这套凸轮轴驱动结构主要适配中小型卧式冷室压铸机的模架开合模辅助传动单元，也可移植到小型自动化装配线的间歇分度工位，作为周期性动作输出的核心执行件。在压铸生产场景里，它的核心作用是把旋转动力转化为预设规律的往复直线或摆动动作，完成抽芯、顶出时序的精准配合，避免压铸过程中抽芯动作与开模行程干涉，减少铸件拉伤、型芯断裂的故障概率。从结构细节来看，轴身采用阶梯轴设计，不同轴段的直径差严格对应轴承内圈、凸轮安装座、轴端锁紧件的配合公差，其中安装轴承的轴段采用k6过渡配合，保证轴承内圈与轴同步旋转无相对滑移，凸轮安装段设置平键槽，通过普通平键传递扭矩，避免凸轮受交变载荷时出现周向窜动。

　　轴端的螺纹段用于锁紧圆螺母，配合止动垫圈限制轴承的轴向窜动，整个轴系的轴向定位采用两端固定的支撑方式，适配压铸车间温差变化不大的工作环境，能抵消轴系运转时的少量热伸长量。设计阶段首先要匹配压铸模的动作时序，凸轮的轮廓曲线是整个结构的核心，根据抽芯机构需要的行程、动作速度、停歇时间来绘制升程段、远休止段、回程段、近休止段的轮廓，升程角的选取要兼顾动作平稳性与生产节拍，升程角过小会导致从动件冲击过大，加速凸轮表面磨损，升程角过大则会拉长单循环周期，降低生产效率。轴的材质选用40Cr调质处理，表面硬度控制在240-280HB，凸轮工作面高频淬火至HRC55-60，承受从动件滚轮的反复接触应力，避免早期点蚀失效。

　　安装边界方面，两个支撑轴承的中心距需要根据模架的安装空间预留，轴伸端的键槽位置要匹配动力输入件的安装尺寸，轴的最大回转直径要避开模架内部的其他零部件，预留至少5mm的安全间隙，防止运转过程中出现碰撞干涉。轴系的润滑采用脂润滑方式，在轴承座位置设置注油嘴，定期补充锂基脂，适应压铸车间多粉尘、少量脱模剂飞溅的工作环境，不需要复杂的密封油路就能保证长期稳定运转。实际装配时，要先将凸轮与轴通过平键预装，调整凸轮的周向角度，保证动作起始点与压铸机的开模行程信号匹配，之后再锁紧两端的轴承压盖，手动盘车检查整个行程范围内是否有卡滞点，确认凸轮与从动件滚轮的接触压力均匀，无偏载情况。

　　这套结构的设计没有采用复杂的非标定制件，所有轴承、平键、锁紧螺母都选用标准件，后期维护更换成本低，适合中小型模具厂的常规压铸生产需求，在160吨到280吨吨位的压铸机模架上都能适配安装，不需要对模架主体结构做大规模改动，只需要在对应位置加工轴承安装孔与定位销孔即可完成装配。
