马扎克500规格多托盘共用系统承载托盘

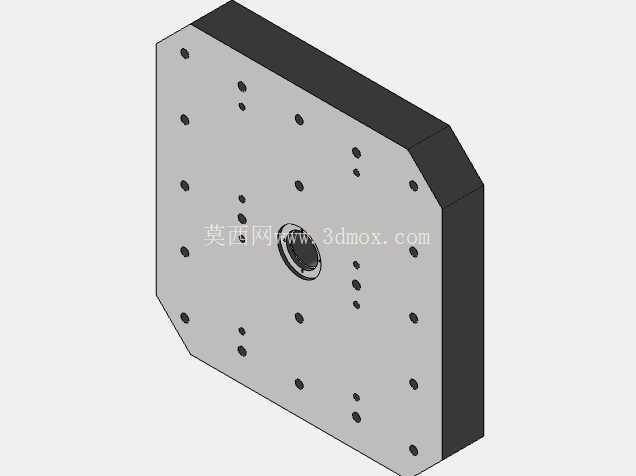

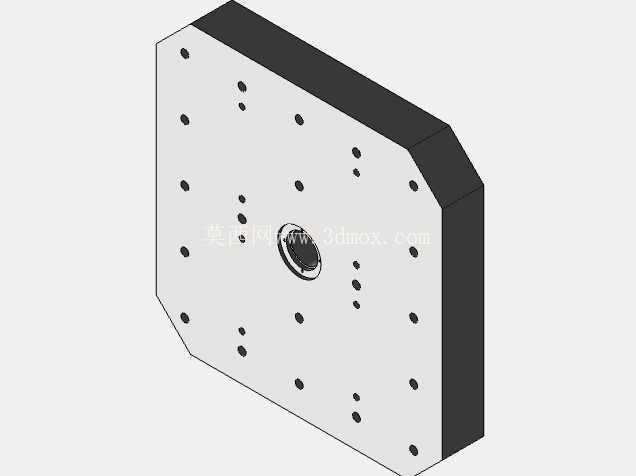

　　从结构设计逻辑来看，该托盘采用厚板切削成型的主体结构，整体轮廓做了切角处理，并非规则正方形，这种轮廓设计一方面是为了适配机床内部托盘交换机构的运动轨迹，避免托盘在自动交换过程中与机床防护门、交换臂产生运动干涉，另一方面切角结构也能在托盘库的堆叠存储过程中起到防错定位作用，避免操作人员放反托盘导致的设备碰撞风险。托盘正面分布的多组安装孔位采用矩阵式排布逻辑，不同孔径的孔位承担不同功能：中心位置的大孔为定位基准孔，用于和机床工作台上的基准定位销配合，实现托盘的快速精准定位，保证每次托盘交换后的位置重复精度控制在微米级；周围均匀分布的小孔分为两类，一类是螺纹安装孔，用于固定不同规格的夹具底板、工件抱具或者自制工装，另一类是定位销孔，用于和上层夹具的定位销配合，保证夹具安装的位置一致性。在多托盘柔性加工单元的实际部署中，托盘作为连接机床工作台与待加工工件的核心承载部件，其定位精度、结构刚性直接决定了整线的加工节拍稳定性与工件装夹重复精度。这款适配马扎克设备的500x500规格托盘，正是针对配备多托盘共用系统的新型加工设备设计，这类设备常见于中小批量精密零件的混线生产场景，可在机床加工当前工位工件的同时，完成外部工位的工件装夹、拆卸、检测工序，将机床的非切削等待时间压缩到最低，大幅提升昂贵加工设备的实际稼动率。

　　托盘的侧边做了加厚处理，内部为实体结构而非空心焊接结构，这种设计虽然会增加托盘自身重量，但能大幅提升托盘的整体刚性，在承载重型钢件、铸铁件进行大余量铣削加工时，不会因为切削力的冲击产生微变形，避免工件加工尺寸出现漂移。从安装边界来看，该托盘的500x500安装面完全适配马扎克对应规格机床的工作台尺寸，托盘底部的定位槽、锁紧卡口位置完全匹配机床的自动锁紧机构，不需要额外做转接板就能直接安装使用，对于已经部署马扎克多托盘加工单元的车间来说，可以直接作为备用托盘或者扩容托盘使用，不需要重新调整机床的交换参数。

　　在实际生产场景中，这类托盘往往需要配合托盘库使用，单台加工设备通常会配备6-12个同规格托盘，形成流水线式的加工循环：不同托盘上装夹不同工序的工件，机床按照排产计划自动调用对应托盘完成加工，操作人员只需要在装卸工位完成已加工工件的拆卸和待加工工件的装夹即可，整个过程不需要停机等待。设计这类托盘时，首先要保证的就是基准的统一性，所有孔位的位置度公差都要严格控制，因为托盘作为整个装夹系统的基准环节，一旦自身的孔位位置出现偏差，后续所有装夹在上面的工件都会出现系统性的位置误差，直接导致工件报废。

　　其次要考虑长期使用的磨损问题，托盘的定位基准面、和交换机构接触的侧边都需要做表面淬火处理，提升表面硬度，避免长期反复交换、锁紧过程中出现磨损，导致定位精度下降。另外托盘的重量也要控制在机床交换机构的额定负载范围内，在保证刚性的前提下尽可能去除非必要的材料余量，降低交换臂的负载，延长交换机构的使用寿命。很多车间在自制这类托盘时容易忽略轮廓的干涉问题，只关注安装孔位的尺寸，结果托盘装上机床后在交换过程中刮碰防护，反而耽误生产进度，这款托盘的轮廓完全按照原厂托盘的运动包络设计，所有边角的倒角、切角尺寸都和原厂件保持一致，不需要二次修配就能直接投入使用。对于做柔性加工单元改造、设备托盘扩容的工程师来说，这类标准化的托盘模型可以直接用来做托盘库的布局仿真、夹具安装的干涉检查，提前验证不同工装装夹后的运动空间，避免现场安装时出现干涉问题。
