计算机水冷用四TEC元件热电冷却块结构

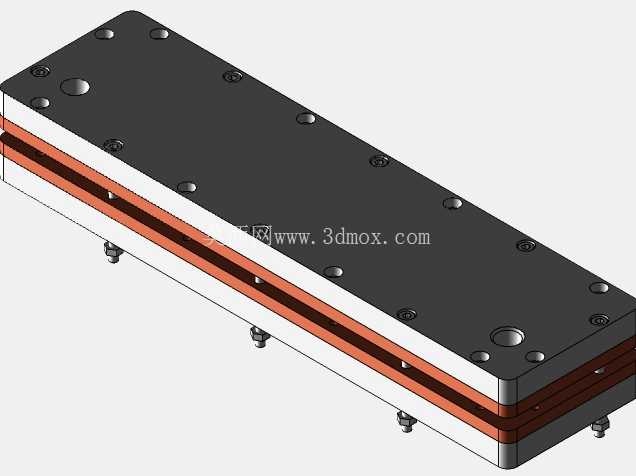

　　这款热电冷却块是面向极端计算机水冷散热场景开发的换热部件，核心设计目标是为四片TEC热电制冷元件提供可靠的安装载体与高效的热交换通路，解决高负载超频工况下CPU、GPU等核心发热元件的精准温控需求。从结构设计逻辑来看，主体采用铜质基材加工，利用铜材高导热系数的特性，快速将TEC元件冷面的冷量均匀传导至冷却流道，同时将热端热量通过循环水冷介质快速带走，避免TEC元件因热堆积出现制冷效率衰减甚至烧毁的问题。整体外形为长条形扁平结构，安装边界完全适配标准ATX机箱内的水冷管路布局，侧边预留的两个快插水嘴接口采用标准管螺纹设计，可直接匹配市面上主流的PC水冷软管与硬管快插接头，无需额外加工转接头即可完成管路连接。

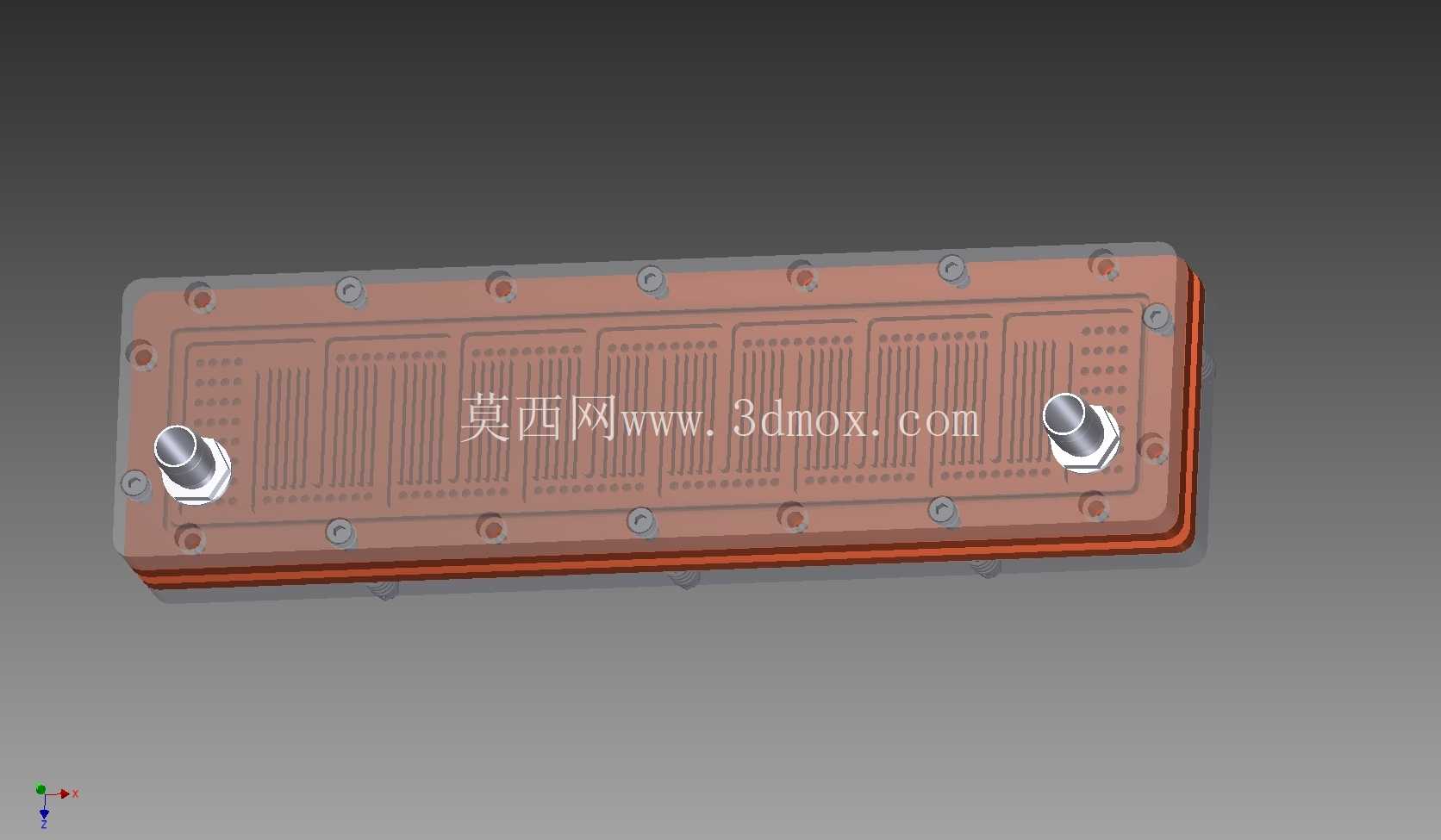

　　冷却块本体的密封采用嵌入式密封圈设计，沿流道轮廓一圈布置密封槽，通过上下基板的螺栓预紧力挤压密封圈实现静密封，可承受常规水冷系统1.5bar以内的工作压力，不会出现渗漏问题。流道设计采用多回路并联微通道结构，对应四片TEC元件的安装位置分别设置独立的扰流结构，避免单路流道出现流量分配不均导致的冷量偏差，保证每片TEC元件的工作温度差控制在合理区间，提升整体制冷效率。安装孔位沿冷却块四周边缘均匀布置，孔位尺寸适配M3规格的固定螺丝，可直接将TEC元件夹持在冷却块与发热元件冷头之间，安装时只需在接触面均匀涂抹导热硅脂即可降低接触热阻。

　　在实际应用场景中，这类冷却块多用于极限超频玩家的台式机水冷系统、小型工业工控机的精准温控单元、甚至是部分需要恒定低温工作环境的小型检测设备散热模块，相比常规水冷排直冷的方案，搭配TEC元件的冷却块可实现低于环境温度的制冷效果，满足极端工况下的温控要求。设计过程中充分考虑了加工工艺性，主体结构采用CNC铣削加工即可完成所有特征的制作，密封槽、水嘴安装孔、固定螺丝孔的公差均按IT7级精度控制，既保证装配精度，又不会过度提升加工成本。流道内部的边角均做了圆角过渡处理，减少水冷液流动的阻力，同时避免长期使用过程中杂质在边角处堆积堵塞流道。
