40-60公斤量程铝制单点称重传感结构

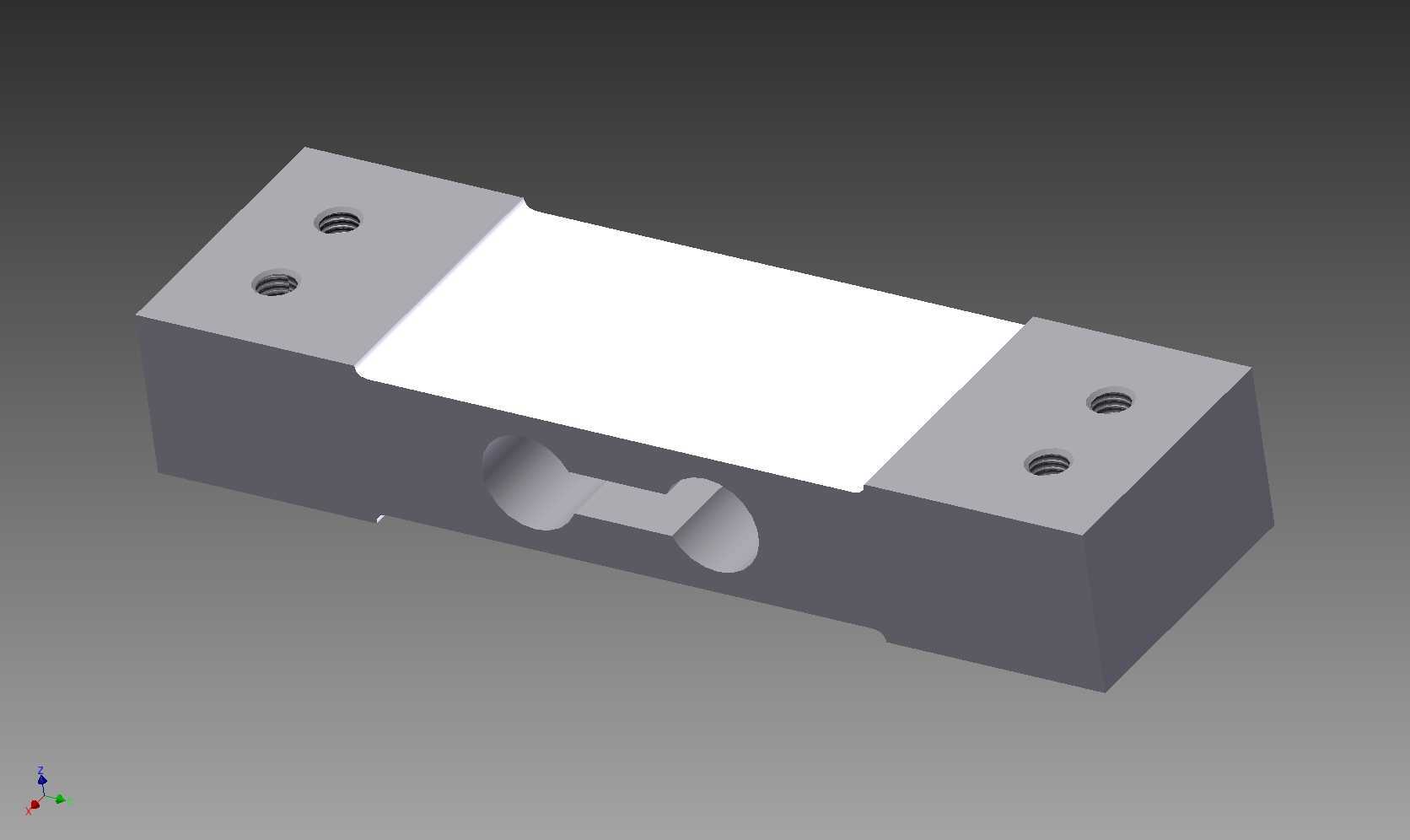

　　日常接触的商用小型台秤、桌面式定量分装设备、仓储小件检重工位里，这类单点铝制称重结构是核心的力值转换载体，40-60公斤的量程刚好覆盖零售生鲜称重、工业小零件计数检重、实验室小型物料配比这类常见场景，不需要大吨位传感器的冗余结构，也不会因为量程不足出现过载塑性变形。从结构设计逻辑来看，整体采用长方体铝合金坯料加工，两端预留的安装沉孔是为了适配台秤台面与底座的固定需求，安装时不需要额外做复杂的定位工装，只要保证两端固定面的平面度公差在0.1mm以内，就能避免安装应力带来的计量偏差。中间的弹性应变区做了局部减薄与圆弧过渡处理，这部分是整个结构的核心受力区，当台面放置重物时，弹性区产生微米级的形变，粘贴在该区域的应变片就能将形变转换为电信号，完成重量到电信号的转换，圆弧过渡的设计是为了避免应力集中，防止长期循环加载下出现疲劳裂纹，延长元件的使用寿命。

　　在实际选型应用中，这类单点结构的优势在于偏载误差补偿能力强，不同于悬臂梁结构需要严格控制重物放置位置，单点式结构允许重物在台面一定范围内偏移，依然能保证计量精度在允许误差范围内，这对于零售场景下用户随意放置商品的使用习惯非常友好，不需要操作人员刻意对齐中心位置，降低了使用门槛。从安装边界来看，整体结构的高度较低，不需要为传感器预留过大的安装空间，两端固定孔的孔距经过标准化设计，能适配市面上多数现成的小型台秤支架，替换旧件时不需要重新加工安装位，降低了维护替换的成本。铝合金材质的选择一方面是控制整体自重，相比钢制传感器重量减轻60%以上，便于设备的轻量化设计，另一方面铝合金的弹性模量稳定，在常温工作环境下形变量与受力的线性度好，不需要额外做复杂的温度补偿就能满足三级秤的精度要求。

　　建模过程中需要重点关注弹性应变区的尺寸公差，这部分的壁厚直接决定了传感器的量程与灵敏度，壁厚过薄会导致满量程时形变超过应变片的测量范围，甚至出现塑性变形损坏元件，壁厚过厚则会导致灵敏度不足，小重量下的信号输出过小，提升后续信号放大电路的设计难度。两端的安装面需要保证平行度公差，若两端固定面存在夹角，锁紧安装螺丝时会给弹性区施加预紧应力，导致空载时就存在信号偏移，甚至出现零点漂移的问题，影响计量准确性。中间的镂空结构采用对称设计，保证受力时应变区的形变均匀分布，避免单侧受力过大导致的测量偏差。在设备集成时，传感器的上方需要搭配刚性足够的台面支撑板，若支撑板刚度不足，放置重物时台面自身变形会额外施加侧向力，导致测量值出现偏差，通常会选用3mm以上的冷轧钢板或者铝合金板作为台面固定件，保证受力垂直向下传递到传感器的受力中心。

　　这类结构的应用场景还延伸到了小型自动化设备的缺料检测、快递网点的小件包裹称重、餐饮门店的食材配比称重等领域，相比电磁式称重结构，电阻应变式的铝制单点传感器抗干扰能力更强，在车间存在轻微振动的环境下依然能稳定输出信号，不需要做复杂的减震处理就能满足使用要求。日常维护中只需要定期清理弹性区周围的杂物，避免粉尘、物料碎屑堆积在镂空位置影响形变自由度，就能保证长期测量的稳定性，不需要频繁校准。建模时还原的安装孔位、弹性区结构、整体外形尺寸，都可以直接用于台秤产品的结构设计、旧设备的替换测绘、教学演示的模型参考，能帮助结构设计人员快速完成传感器的安装布局校核，避免出现安装干涉、固定孔位不匹配的问题。
