开放式无线传输激光雷达结构设计

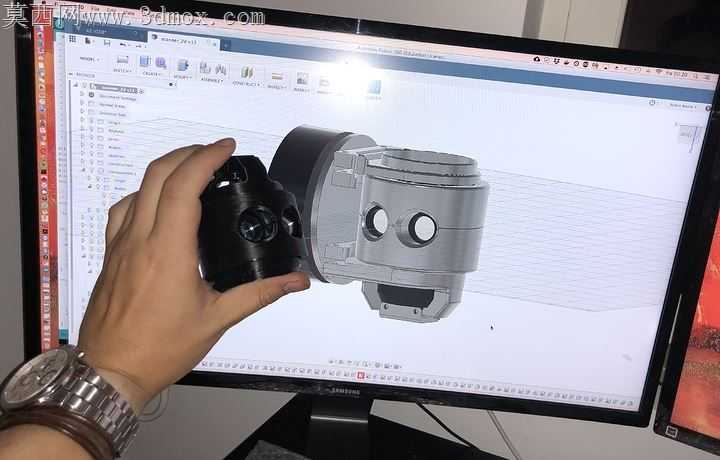

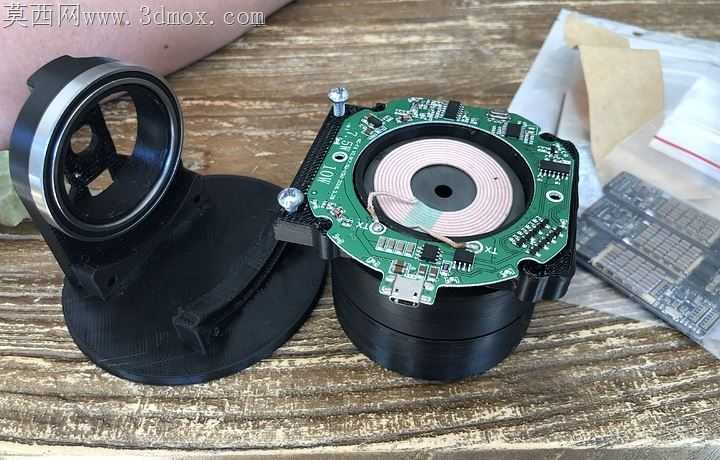

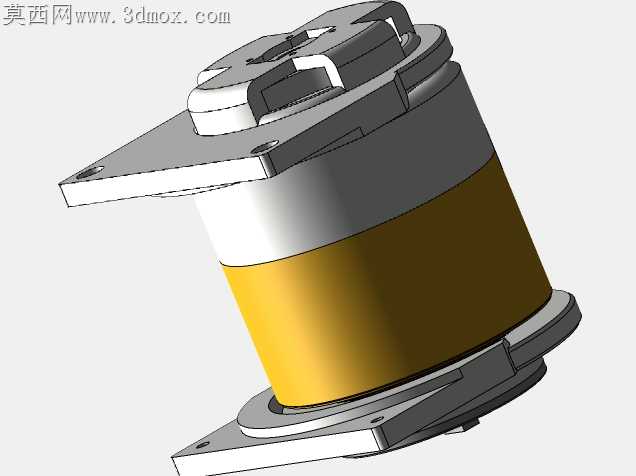

旋转类传感设备最常被现场工况诟病的，就是滑环长期转动带来的接触磨损、信号干扰问题，这款开放式激光雷达的结构设计，从根源上绕开了滑环结构的固有缺陷，用非接触式的无线数据传输方案替代传统导电滑环，直接消除了滑环磨损带来的寿命短板，也规避了接触式导电带来的电源线圈信号串扰问题。旋转轴与固定基座之间的间隙控制是整套结构的核心公差难点，间隙过大会导致无线线圈耦合效率骤降，数据传输丢包率上升，间隙过小则会在高速旋转时出现剐蹭风险，甚至因为加工件的形位公差偏差出现卡滞。设计中特意将无线线圈的安装位做了径向浮动余量，配合0.2mm的装配调整间隙，能抵消大部分机加工带来的同轴度误差，不需要过高的加工精度就能保证信号传输稳定性。无线传输模块选用ESP-NOW协议做节点间数据直连，省去了常规WiFi方案的路由配对环节，固定端与旋转端的模块对位不需要严格的角度对齐，哪怕旋转过程中出现小幅的轴向窜动，也能维持稳定的数据链路，甚至额外预留了红外数据传输的冗余通道，在强电磁干扰的工况下可以切换传输链路，避免信号完全中断。供电部分没有采用传统的滑环供电，而是在固定端预留了电池与磁吸补能结构，旋转端不需要拖带任何线缆，完全释放旋转自由度，哪怕做连续360度无限制旋转也不会出现线缆缠绕问题。两套不同尺寸的版本适配不同的开发测试场景，小尺寸版本集成Pm2805万向节电机与AS5048B阳极铜无线线圈，结构紧凑适合做嵌入式集成测试，大尺寸版本放宽了安装位间距，预留了更多传感器拓展接口，方便开发阶段外接不同的测距模块做性能验证。编码器选用Lidar lite V3型号，直接与旋转轴做同轴装配，省去了额外的传动齿轮结构，既减少了传动间隙带来的角度测量误差，也降低了旋转部分的整体重量，减小电机启动负载。整套结构没有做密封外壳，开放式的框架设计一方面方便开发阶段随时调整模块位置、更换测试元件，另一方面也能快速散除连续工作时电路板与电机产生的热量，避免密闭空间内积热导致的传感器温漂问题。所有安装孔位都做了通用化的间距设计，能直接适配市面上常见的开源开发板固定位，不需要额外做转接件就能快速搭建测试原型，对于激光雷达方向的实训开发、原型验证来说，这种去掉冗余外壳、暴露核心结构的设计，能让开发者快速理解旋转式测距设备的信号传输逻辑与装配要点，不用在拆解密封外壳、梳理内部走线上浪费时间。
