适配Arduino的对射式红外电机测速编码器

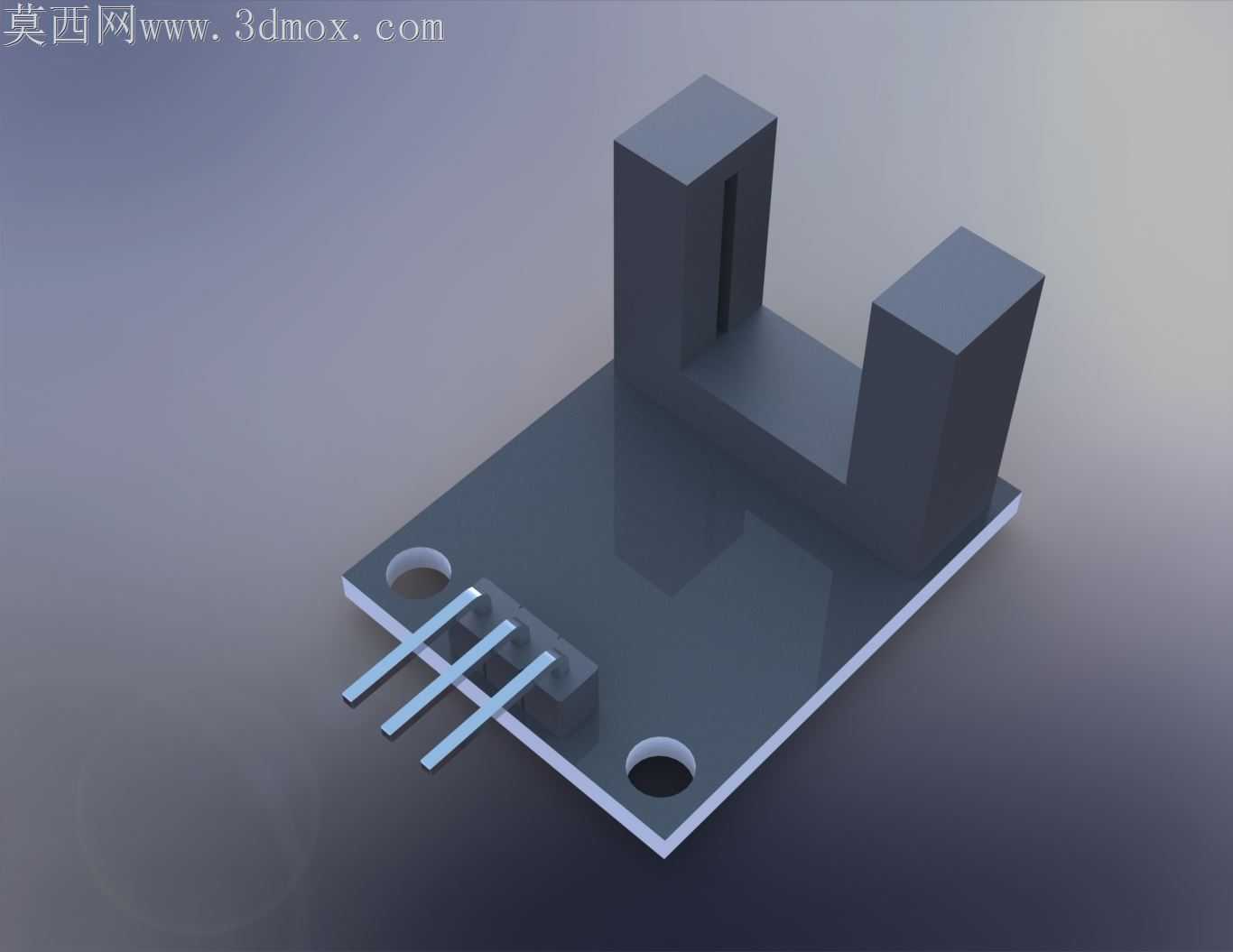

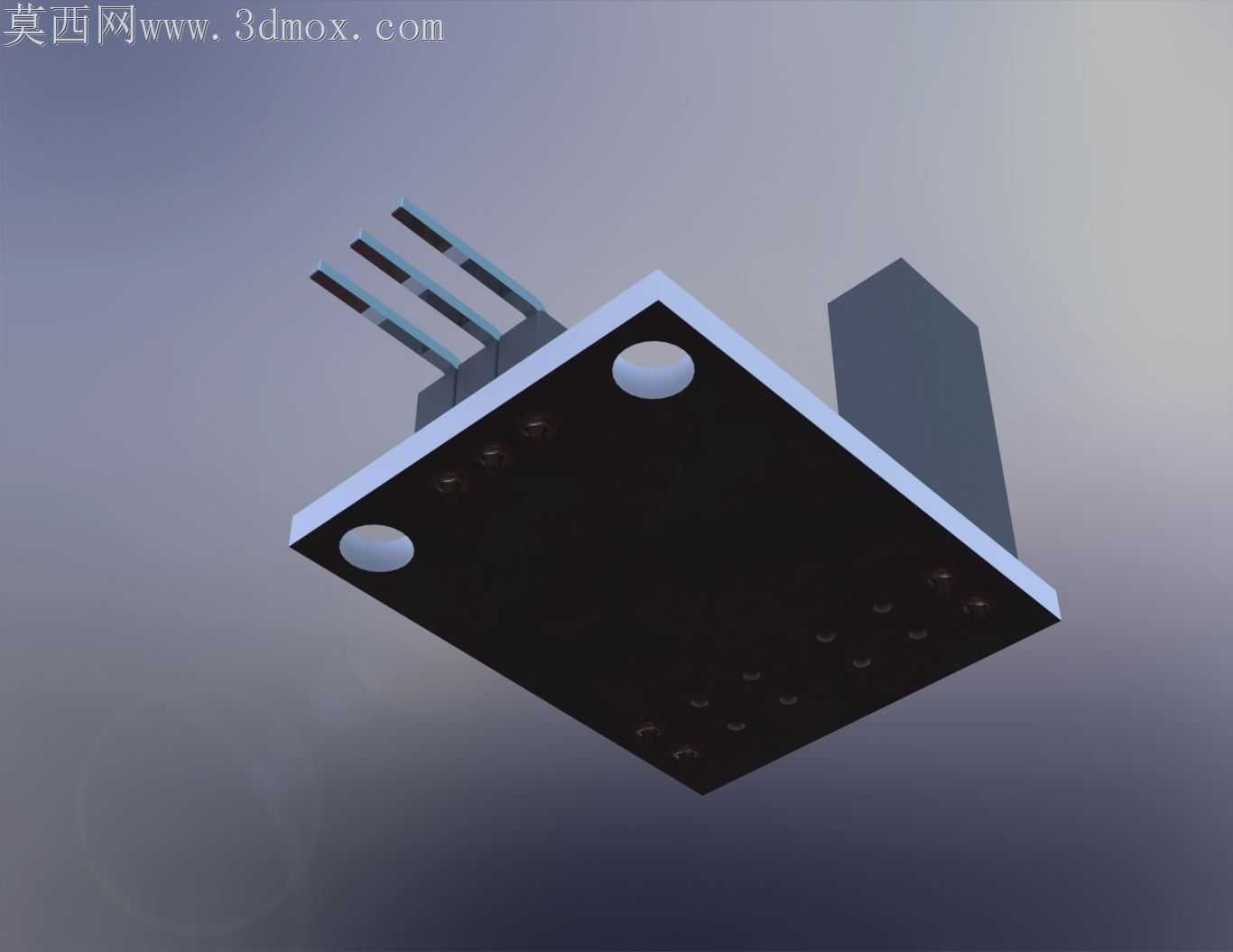

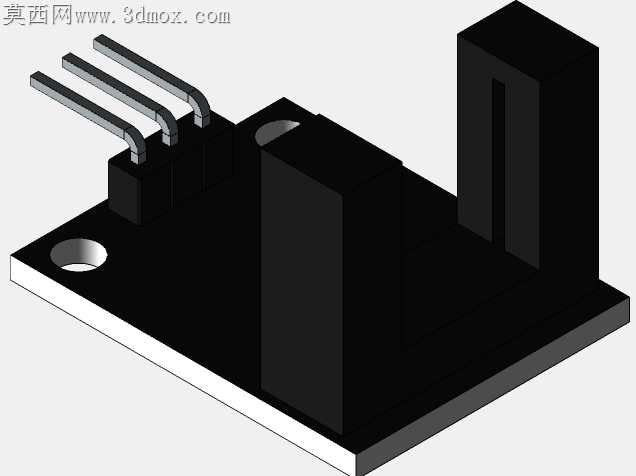

这款对射式红外测速模块，是面向小型运动控制场景开发的转速检测部件，核心依托槽型光耦的通断逻辑实现转速信号采集，广泛适配桌面级小型机械臂、智能小车、微型传送带、教学实验平台等搭载直流减速电机、步进电机的低负载运动设备，能够为控制系统提供实时的转轴转速反馈，支撑闭环调速、位置计数、堵转保护等核心功能落地。从实际应用场景来看，这类模块常被嵌入到学生科创项目的智能移动载具中，配合开源控制板实现巡线行驶时的轮速差校准，也会被用于小型自动化分拣线的滚轮转速监测，避免因转速波动导致的物料分拣错位，还可搭配简易计数结构实现生产流水线的工件通过数量统计，适配多类低压直流供电的民用、教学类小型机电设备。在功能特性上，模块采用槽型对射红外结构，槽口预留足够的码盘安装空间，当配套的光栅码盘随电机转轴转动时，齿片会周期性遮挡红外发射端的光线，接收端随之输出高低电平交替的脉冲信号，控制系统通过单位时间内的脉冲计数即可换算出转轴实时转速，板载的信号调理电路能够对原始光耦信号做整形滤波，减少环境杂光、供电波动带来的信号干扰，保证输出脉冲的边沿规整，避免控制系统出现计数误差。从设计思路来看，整体采用模块化集成设计，将红外发射接收管、信号调理芯片、限流阻容元件全部集成在单块印制电路板上，省去了使用者自行搭建外围电路的繁琐步骤，板上预留的标准排针接口可以直接通过杜邦线连接控制板的IO口，无需额外焊接转接，降低了嵌入式开发的接线门槛；电路板上预留的两个固定安装孔，能够配合M2规格的螺丝将模块固定在设备支架上，保证槽口与码盘的相对位置稳定，避免运行过程中出现模块移位导致的检测失效。在外形与安装边界上，模块整体为扁平矩形结构，板载槽型光耦的凸起高度控制在较低范围，不会占用过多的设备内部安装空间，槽口宽度适配常规厚度的塑料或金属光栅码盘，安装时仅需保证码盘齿片能够无接触穿过槽口中心，不与槽壁发生剐蹭即可，排针引脚的排布间距符合通用面包板、扩展板的标准间距，既可以直接插装在实验面包板上做功能验证，也可以通过导线连接到固定安装的控制终端，适配不同的安装布局需求。模块整体的供电范围覆盖常规嵌入式设备的常用电压区间，能够直接从控制板取电，无需额外配置独立供电线路，进一步简化了设备内部的布线复杂度。
