机器人关节用多孔法兰式伺服连接端盘结构

在工业机器人关节传动链路的设计环节里，这类带多孔布局的盘状连接结构，是衔接伺服输出端与谐波减速器输入端的核心过渡零件，日常选型建模时往往容易被忽略细节，但实际装配中它的形位公差、安装孔位偏差会直接影响整个关节的传动回差与运行稳定性。从实际应用场景来看，这类端盘多用于六轴工业机器人的小臂、腕部等紧凑安装空间的伺服传动节点，也可适配协作机器人的轻量化关节模组，区别于传统刚性联轴器的直连方式，这种盘式结构能在有限的径向尺寸内，同时实现扭矩传递、安装定位、减重镂空三类功能，不需要额外加装定位衬套就能完成伺服输出轴与减速部件的同轴对接。

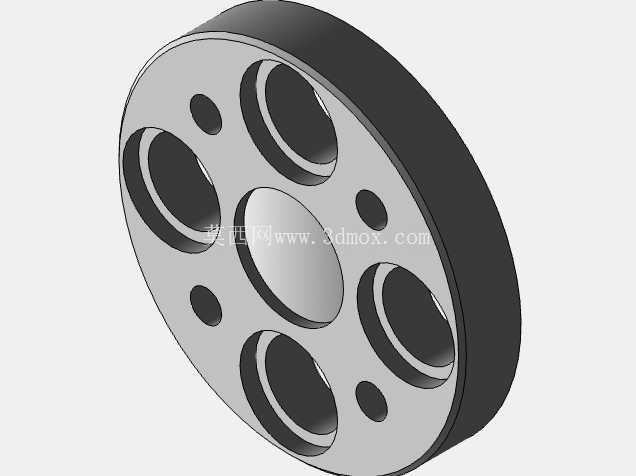

从功能特性上拆解，盘体上均匀分布的大尺寸通孔是扭矩传递的销钉安装位，每一个孔的内壁都做了台阶限位设计，装配时传动销穿入后可以通过台阶面实现轴向定位，避免高速启停时销钉出现轴向窜动；穿插在大孔之间的小尺寸通孔是端盘自身的安装固定孔，对应伺服端盖的螺纹孔位，孔位的分度误差控制在0.02mm以内，才能保证装配后端盘端面的跳动量符合伺服运行的精度要求。盘体中心的大直径沉孔是伺服输出轴的配合位，沉孔的深度与轴伸长度做了匹配设计，装配时轴端面与沉孔底面完全贴合，不会出现轴端顶死或者配合间隙过大的问题，沉孔内壁的公差带选用H7级过渡配合，既可以保证装配时的同轴度，也方便后期维护拆卸。

设计思路上，这类端盘没有采用传统实心圆盘的结构，而是在保证结构强度的前提下做了最大化的镂空减重，毕竟机器人关节的负载自重比是核心性能指标，每一个关节部件的重量降低，都能提升末端的负载能力。镂空区域的分布做了有限元校核，在额定扭矩传递工况下，盘体的最大应力集中点出现在大孔的边缘位置，因此孔边缘都做了R0.5的圆角过渡，避免应力集中导致的疲劳断裂；盘体外圆的厚度做了等强度设计，靠近安装面的一侧厚度略大于外侧，既保证了连接刚性，也尽可能压缩了轴向安装尺寸，适配紧凑关节的空间要求。

从安装边界来看，这类端盘的径向尺寸要匹配所选伺服电机的端盖外径，不能超出关节外壳的内部容纳空间，轴向厚度要控制在关节模组的轴向尺寸链冗余范围内，避免装配后出现端盖与外壳干涉的问题。安装时需要先将中心沉孔与伺服输出轴对准，推入到位后再依次拧入固定孔的螺丝，螺丝的拧紧力矩要按照对角线顺序逐步加载，避免端盘安装出现偏斜，导致后续传动部件的同轴度超差。实际运行中，这类端盘需要承受伺服启停时的瞬时冲击扭矩，因此材质一般选用高强度铝合金，表面做硬质阳极氧化处理，既保证了结构强度，也不会额外增加过多重量，同时表面的氧化层可以提升零件的耐磨性能，避免多次拆装后孔位出现磨损影响定位精度。

在三维建模过程中，这类零件的建模重点在于孔位的分度准确性，需要先绘制中心基准轴，再以基准轴为中心阵列所有安装孔与传动孔，保证每一组孔的相对位置精度；台阶孔的深度尺寸需要严格匹配对应紧固件与传动销的长度，不能出现深度不足导致零件无法贴合的问题；外圆边缘的倒角需要兼顾装配导向与去除毛刺的需求，一般做C0.3的倒角即可，过大的倒角会影响端盘与配合件的接触面积。很多新手建模时容易忽略孔位的位置度要求，直接随意绘制孔位，导致后续出工程图或者装配时出现干涉，实际上这类传动连接盘的所有孔位都需要标注位置度公差，以中心孔为基准，保证装配时的互换性。
