带法兰凸台的伺服电机连接传动环

做伺服传动配套结构设计快十二年，这类带凸台的法兰式连接环是我接触频次极高的零件，很多刚入行的工程师容易把它当成普通垫片类零件处理，实际在传动链路里它的作用直接决定了伺服输出的同轴度和长期运行稳定性。先从实际应用场景说，这类零件最常出现在伺服电机与行星减速机、同步轮、滚珠丝杠副的动力衔接位置，尤其是中惯量伺服的输出端配套——不少设备厂做小型输送线、点胶平台、非标专机的进给轴时，不会直接把传动件硬怼到电机轴上，一方面是电机轴本身的轴向定位面长度有限，大扭矩传动下容易出现传动件窜动，另一方面频繁拆装传动件会磨损电机输出轴的配合面，维修成本极高，这个连接环就是做中间衔接的过渡载体。

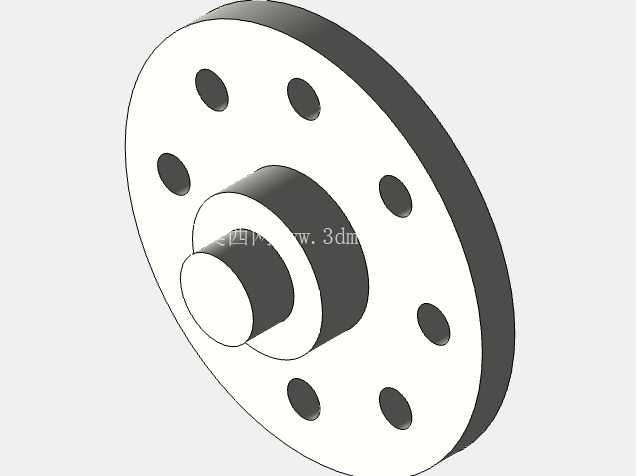

说功能特性的时候得结合实际工况，它的结构是一体加工的，一侧是带中心轴孔的凸台，另一侧是均布安装孔的法兰盘，中心轴孔是和伺服电机输出轴做过渡配合的，公差一般选H7/k6，既保证装配时不会松旷，也不会过盈太大导致拆不下来；凸台的轴向长度是严格匹配电机轴伸长度的，装上去之后凸台端面刚好贴住电机的前端盖定位面，不会出现凸台过长顶到端盖、或者过短导致配合长度不足的问题。法兰盘上的六个均布通孔，是用来穿装锁紧螺钉的，这些孔的位置度公差一般控制在0.02mm以内，对应电机前端盖的螺纹孔位，装配的时候要按对角顺序锁紧，避免法兰盘受力不均出现偏斜。法兰盘的外圆端面是用来安装被传动件的，不管是装同步轮的轮毂还是联轴器的半体，这个端面的平面度要求很高，一般要磨到Ra1.6的粗糙度，保证传动件贴装之后不会出现端面跳动，不然伺服跑起来高速段会有明显的振动，时间长了电机轴承容易过早磨损。

设计这个零件的时候我一般会先核对所选伺服的安装边界，首先是电机轴的直径、轴伸长度、键槽尺寸，中心孔的尺寸要和轴径匹配，键槽的宽度深度要对应标准平键的规格，不能随便开，不然键配合松了会打键。然后是电机前端盖的安装孔分布圆直径，法兰盘上的安装孔中心必须落在这个分布圆上，孔的直径比锁紧螺钉大0.5mm左右，留一点装配调整余量，但不能留太大，不然定位不准。法兰盘的外径要比被连接的传动件轮毂直径小2-3mm，方便传动件的定位台阶卡装，凸台的外径要比电机前端盖的定位止口小1mm左右，避免装配时和止口发生干涉。厚度方向也要算清楚，法兰盘的本体厚度不能太薄，一般根据传递扭矩大小选5-8mm，太薄的话锁紧的时候容易变形，太厚的话会增加整个传动链路的轴向尺寸，挤占设备内部的安装空间。

实际选型用的时候还要注意配合面的处理，和电机轴配合的内孔不能有毛刺，装配前要涂少量防锈脂，方便后期拆卸；法兰盘和传动件贴合的端面不能有磕碰划痕，不然会影响贴合精度；均布的安装孔要做倒角处理，避免螺钉头沉下去的时候刮到孔边的毛刺。很多现场出的问题其实都是细节没注意，比如安装孔没倒角，螺钉锁紧的时候把孔边的铁屑压到贴合面里，导致法兰盘装歪，伺服跑起来带载的时候就会出现异响，长期运行还会导致编码器的零位偏移，调机的时候怎么都找不准位置。还有的设计时没算好凸台长度，凸台做长了，装上去之后电机轴伸到孔底顶死，法兰端面和电机端盖之间留了缝隙，锁紧螺钉之后整个连接环是歪的，传动精度根本没法保证。

这类零件看着结构简单，没有复杂的曲面或者特殊结构，但每一个尺寸的公差、每一个面的粗糙度要求都是和实际传动需求绑定的，不是随便画个圆盘打几个孔就能用。做三维建模的时候，要把配合面的公差要求、安装孔的位置度要求都在模型里标注清楚，加工的时候才不会出偏差，尤其是做小批量设备配套的时候，这类连接零件的精度直接影响整台设备的传动表现，不能因为零件小就忽略设计细节。
