基础建模练习用流线型独木舟船体结构

在小型水上载具的结构设计与三维建模练习场景中，独木舟船体是非常典型的曲面建模训练载体，很多刚接触工业曲面建模的工程师，都会选择这类对称流线型结构作为入门练习对象，来掌握放样、曲面修剪、曲率连续调整等核心建模技能。从实际应用场景来看，这类简化的独木舟船体结构，既可以作为休闲水上运动载具的基础设计原型，也能用于流体力学仿真的基础算例模型，验证不同线型下的水阻表现，还可以作为文创产品、摆件设计的基础结构参考，适配3D打印、小批量复模等快速制造场景。

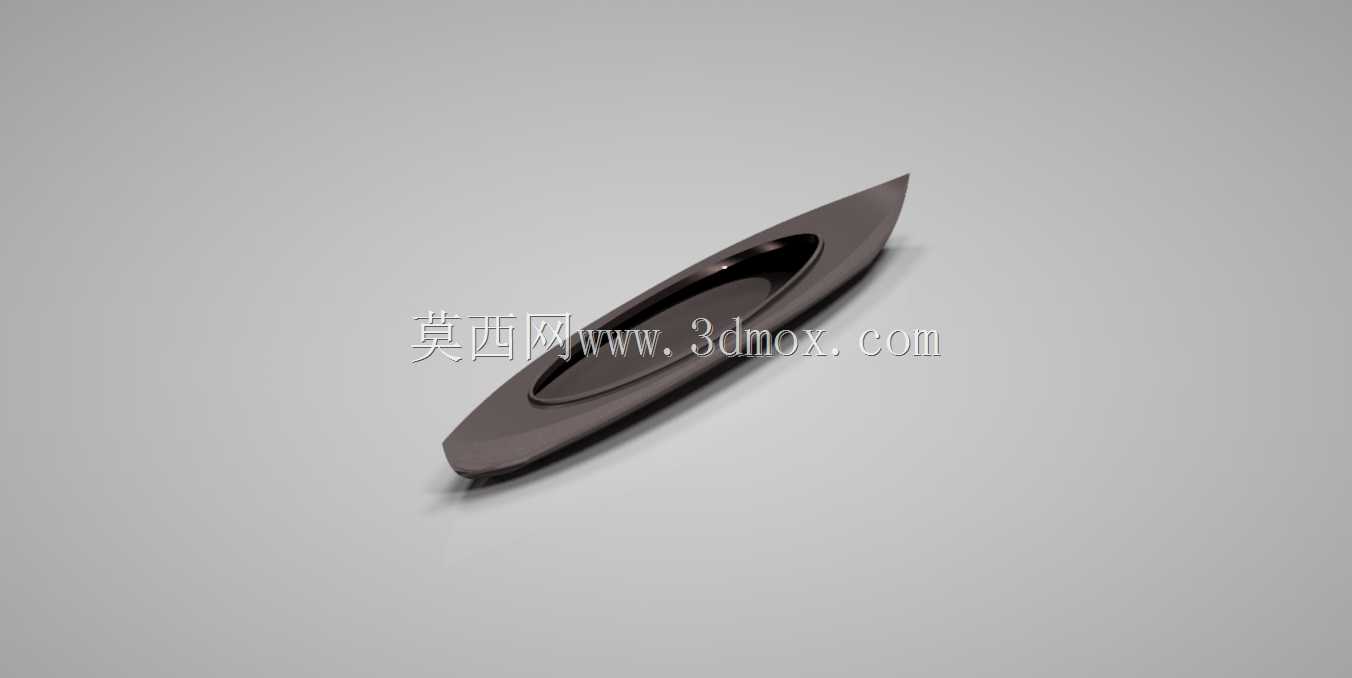

从功能特性层面来说，独木舟船体的核心设计目标是在保证足够内部乘坐空间的前提下，尽可能降低航行时的水阻，同时兼顾结构的抗倾覆稳定性。这个模型采用了典型的长窄型流线型设计，整体沿纵向中心平面对称，艏部做了尖锐的收窄处理，能够在航行时快速破开前方水流，减少兴波阻力；艉部则做了平缓的收型，避免水流在船尾形成涡流造成额外的能量损耗。船体中部的内凹结构是乘坐区域，深度设计兼顾了乘员的腿部放置空间与船体的干舷高度，能够避免航行时水流轻易灌入舱内，船体的外飘弧度经过调整，在侧倾时能够提供足够的回复力矩，降低侧翻风险。

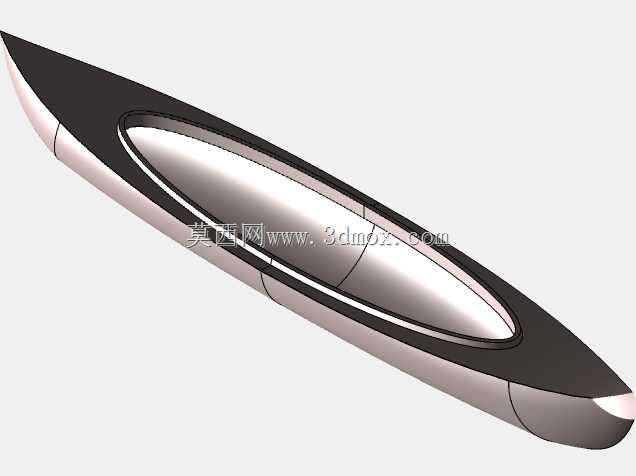

在设计思路上，这个模型采用了基础曲面建模的通用逻辑，首先绘制纵向的中心轮廓线确定船体的总长度与整体弧度，再依次绘制不同站位的横向截面线，通过放样命令生成基础的船体曲面，之后对曲面的曲率进行逐段调整，保证曲面的G2连续，避免出现明显的折角造成应力集中或者水阻增大。建模过程中特意保留了基础的结构特征，没有添加额外的座椅、扶手等附属结构，非常适合初学者进行建模思路的拆解练习，也方便使用者根据自身需求在基础船体上添加个性化的功能结构，比如加装储物舱、动力挂载点、防滑纹路等结构。

从外形尺寸与安装边界来看，这类基础练习用的独木舟船体，常规建模尺寸参考实际休闲独木舟的比例，总长度一般控制在3米到4米之间，中部最大宽度在0.7米到0.9米之间，舱内深度在0.3米到0.4米之间，整体外壳厚度如果是用于实际生产的话一般设置为5毫米到8毫米，根据选用的制造材料不同可以做对应调整。如果是用于3D打印缩小比例模型的话，可以按照等比例缩放的原则调整尺寸，需要注意缩放后壳体的最小厚度要满足3D打印的最小壁厚要求，避免打印过程中出现壳体破损的问题。安装边界方面，船体底部是平面过渡的弧形结构，放置时可以通过中部的平底区域稳定放置在平面上，如果需要加装动力装置，一般在艉部的中心位置预留挂载平面，挂载点的位置要保证动力输出的轴线与船体的纵向中心面重合，避免航行时出现偏航的问题；如果需要加装座椅等内部构件，安装位置要尽量靠近船体的重心位置，也就是船体中部偏前一点的区域，避免乘员重量分布不均造成船头或者船尾吃水过深，影响航行的稳定性。

在实际的建模练习过程中，这类船体模型还可以用来训练不同建模软件之间的格式转换与曲面修复能力，因为是全对称的曲面结构，在格式转换过程中如果出现曲面破面，修复的逻辑也相对清晰，适合初学者掌握曲面修复的基本操作。另外在做渲染练习的时候，这类光滑流线型的曲面也能很好地展现不同材质的质感表现，不管是模拟木质的传统独木舟，还是碳纤维、塑料材质的现代休闲独木舟，都能通过材质参数的调整得到比较真实的渲染效果。对于结构设计从业者来说，掌握这类流线型对称曲面的建模方法，也能为后续设计其他水上载具、流线型外壳类产品打下扎实的建模基础，很多曲面建模的核心逻辑在这类产品上是共通的，比如曲率的控制、对称结构的建模方法、曲面加厚的注意事项等，都能通过这个基础模型的练习得到充分的训练。
