航空机载设备安装固定支撑支架结构

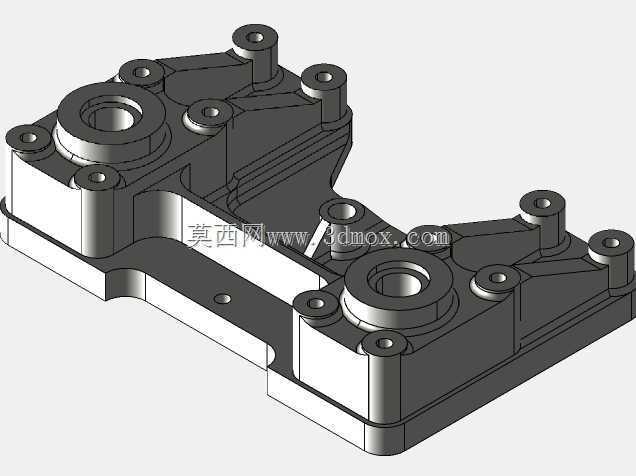

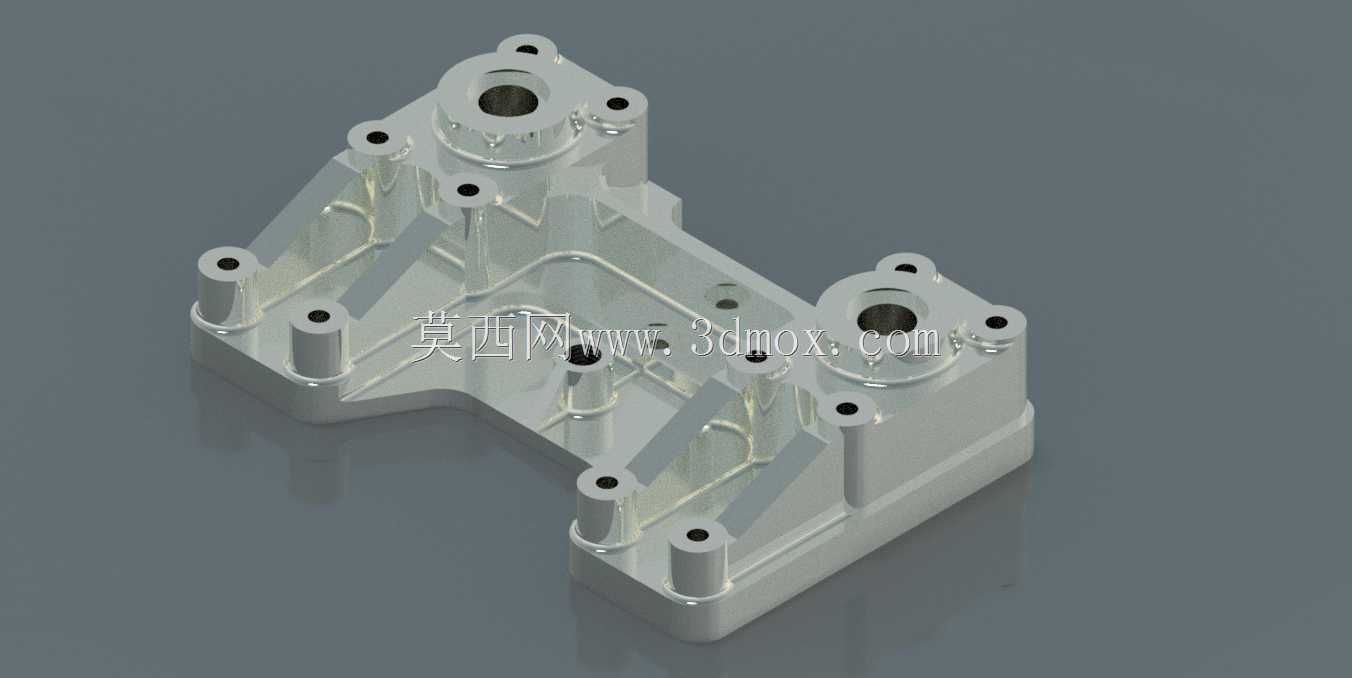

　　该支撑构件主要应用于航空机载设备的舱内安装场景，作为机载功能模块与机身主结构之间的连接承力载体，承担设备载荷传递、振动缓冲、安装定位的核心作用，适配航空机载设备严苛的安装环境要求，可在高空交变温度、持续振动、过载冲击的工况下保持连接可靠性，避免机载设备出现安装松动、位移偏差等问题，保障机载系统运行稳定性。从结构功能特性来看，构件采用一体化铣削成型的整体式结构，摒弃了多件拼接的连接形式，有效减少了装配累积误差，同时提升了整体结构刚度，避免拼接缝隙带来的应力集中问题。构件上分布的多组带沉孔的安装凸台，分别对应机载设备的安装孔位与机身侧的连接点位，沉孔设计可让连接螺栓头部完全嵌入构件内部，不会出现突出结构干涉周边设备布局的问题，

　　每个安装凸台底部都设置了加强筋结构与主体基座相连，筋条采用变厚度过渡设计，从凸台根部到基座主体逐步增厚，既可以降低凸台根部的应力集中系数，又能在控制整体重量的前提下提升凸台的抗剪切、抗扭转能力。在设计思路上，该构件优先遵循航空结构件的等强度设计原则，对非承力区域做了轻量化的挖槽处理，基座中部的空腔结构在不降低整体抗弯截面模量的前提下，大幅削减了构件自身重量，符合航空部件减重的核心设计要求。所有的棱边位置都做了R角过渡处理，避免锐边在振动工况下产生应力裂纹，同时也能满足机载设备安装的安全防护要求，防止安装维护过程中锐边划伤操作人员或线缆。构件的两个主安装轴座位置设置了高精度的内孔，孔位的同轴度、

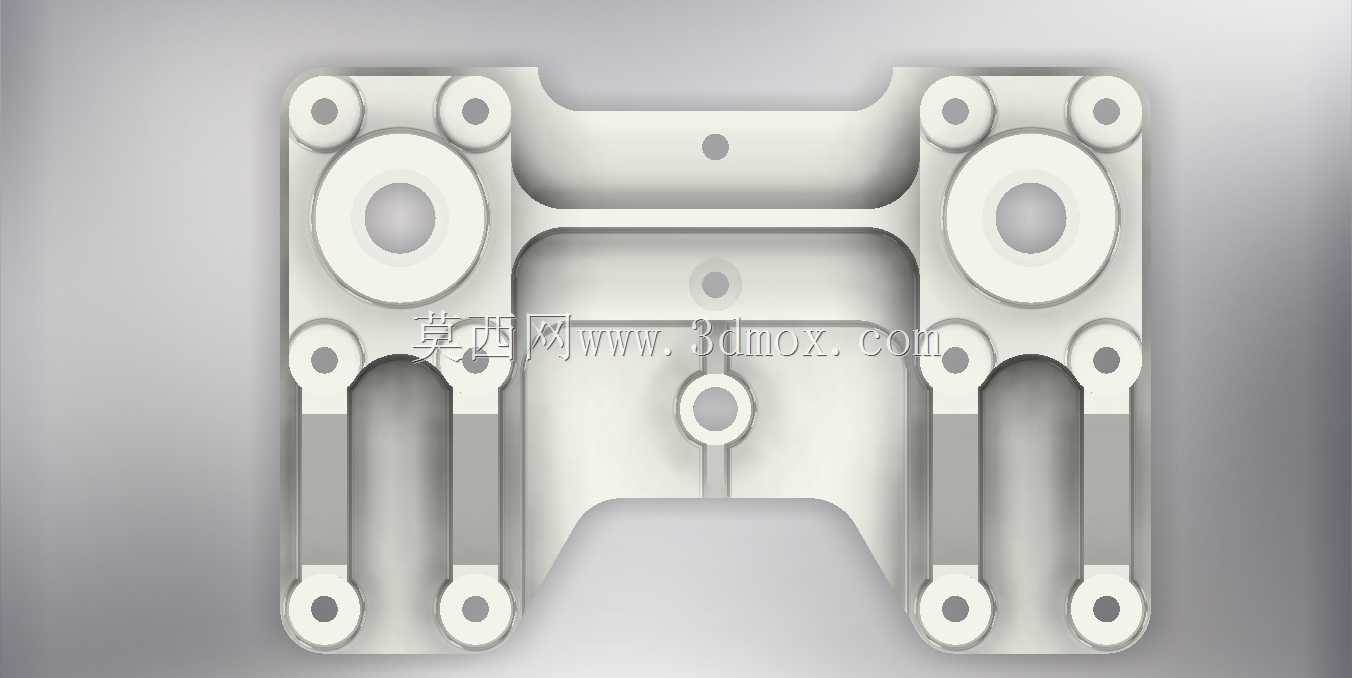

　　圆柱度公差都按照航空安装件的精度要求设计，可与配套的定位销、衬套实现精准配合，保证机载设备安装后的位置精度，避免设备运行过程中出现定位偏移。从安装边界尺寸来看，构件整体采用非对称的异形轮廓，完全适配舱内狭窄的安装空间，轮廓边缘与周边机载设备、线缆桥架、管路的安全间隙经过反复校核，不会出现安装干涉问题。构件的安装基准面设置在底部的平整贴合面，该平面的平面度公差控制在较高精度等级，安装时可与机身安装面完全贴合，保证载荷均匀传递，不会出现局部点接触导致的压溃问题。所有安装孔的孔位坐标都按照机载设备的安装接口尺寸匹配设计，孔距公差满足航空连接件的装配要求，不需要现场额外修配即可完成安装，可提升机载设备的装配效率。在实际使用过程中，

　　该支架可将机载设备工作时产生的振动载荷均匀传递到机身主结构上，筋条的布局方向顺着主要受力方向设置，可有效分散过载冲击产生的应力，避免局部应力过大导致构件变形或断裂。构件的材质适配航空常用的高强度铝合金加工要求，表面可做阳极氧化处理提升耐腐蚀性，适应高空高湿、温差变化大的使用环境。针对机载设备的维护需求，支架的安装点位都预留了足够的工具操作空间，使用常规的航空装配工具即可完成螺栓的拆装，不需要特殊的专用工装，可降低外场维护的难度。
