钣金折弯成型用立式弯曲工装结构

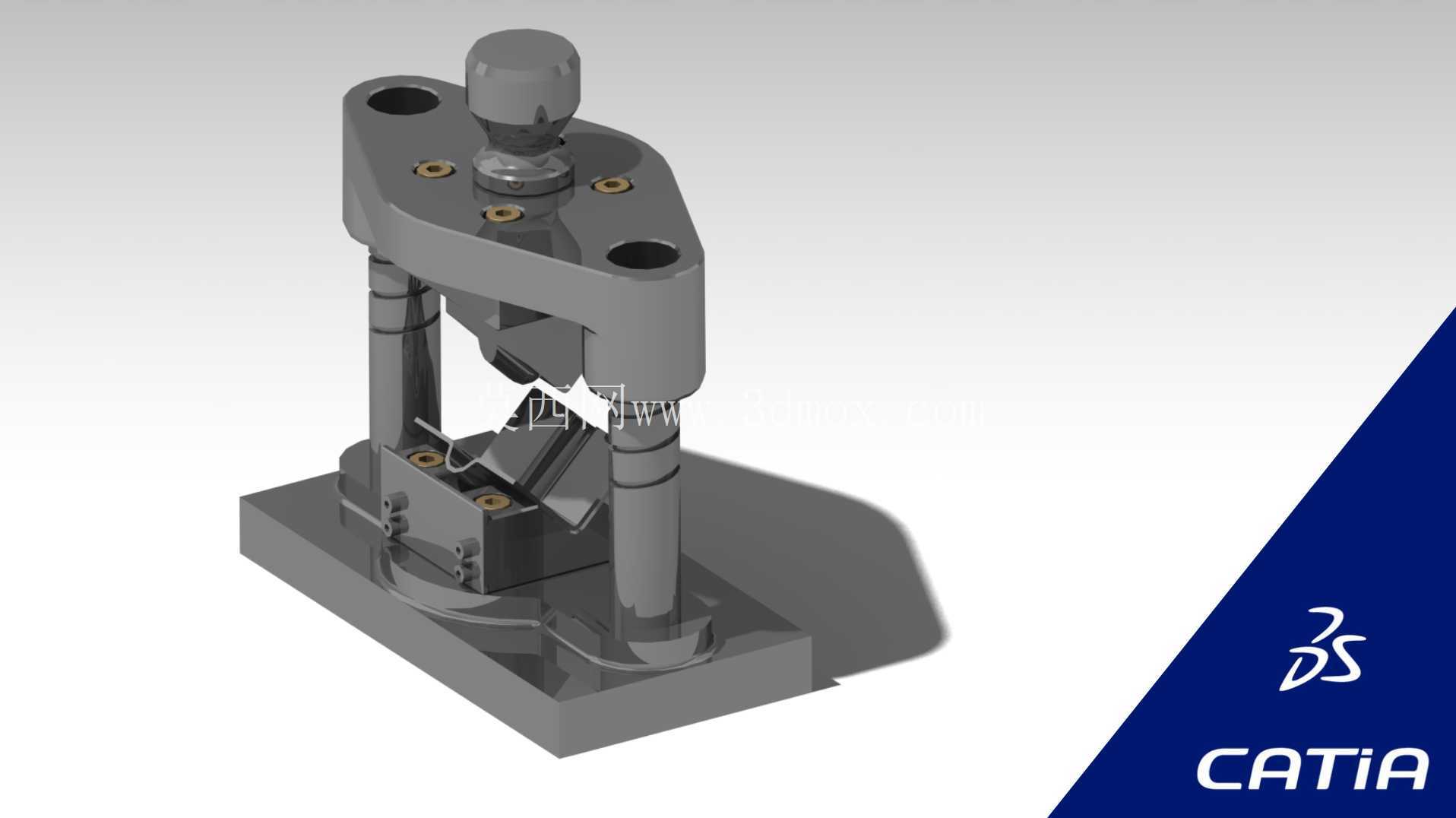

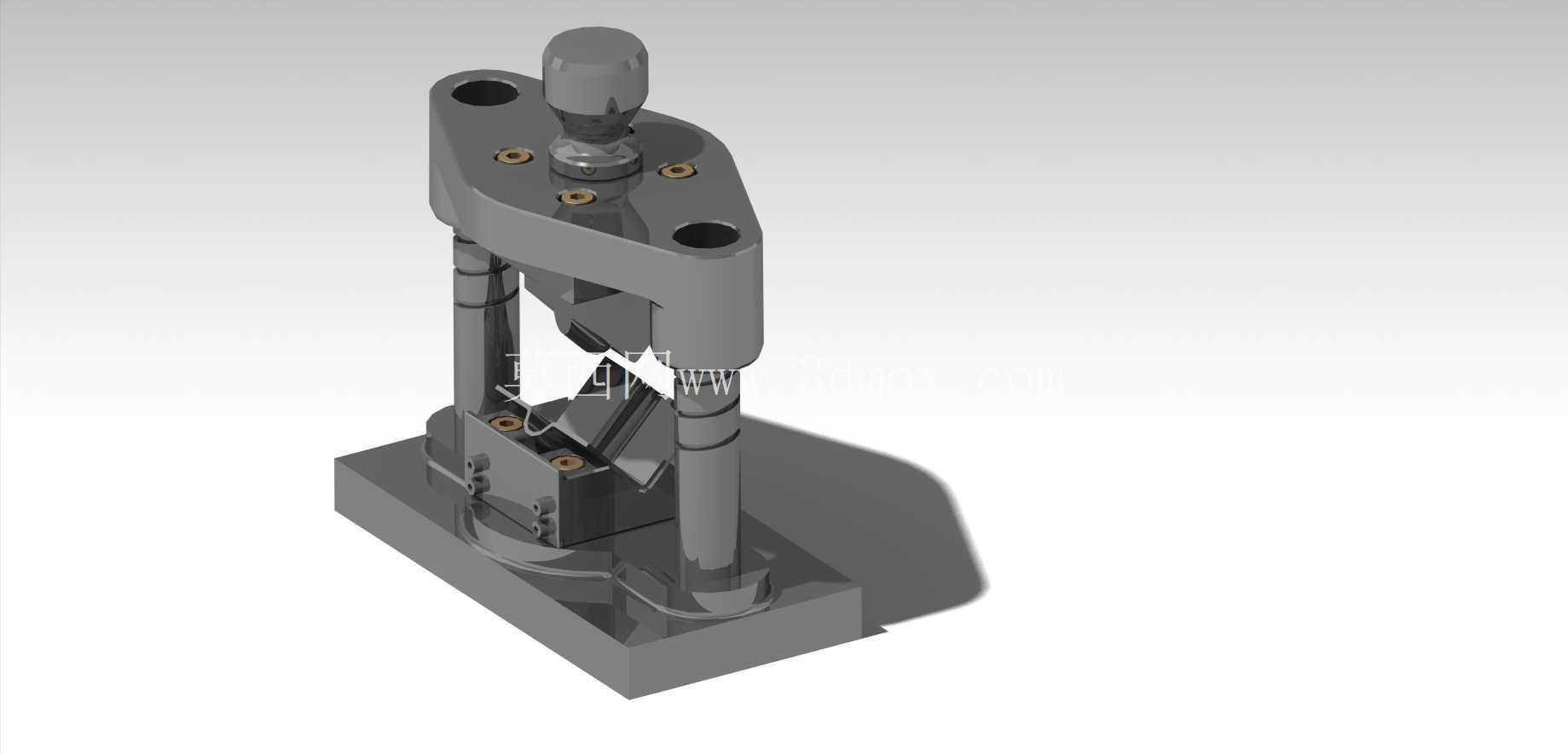

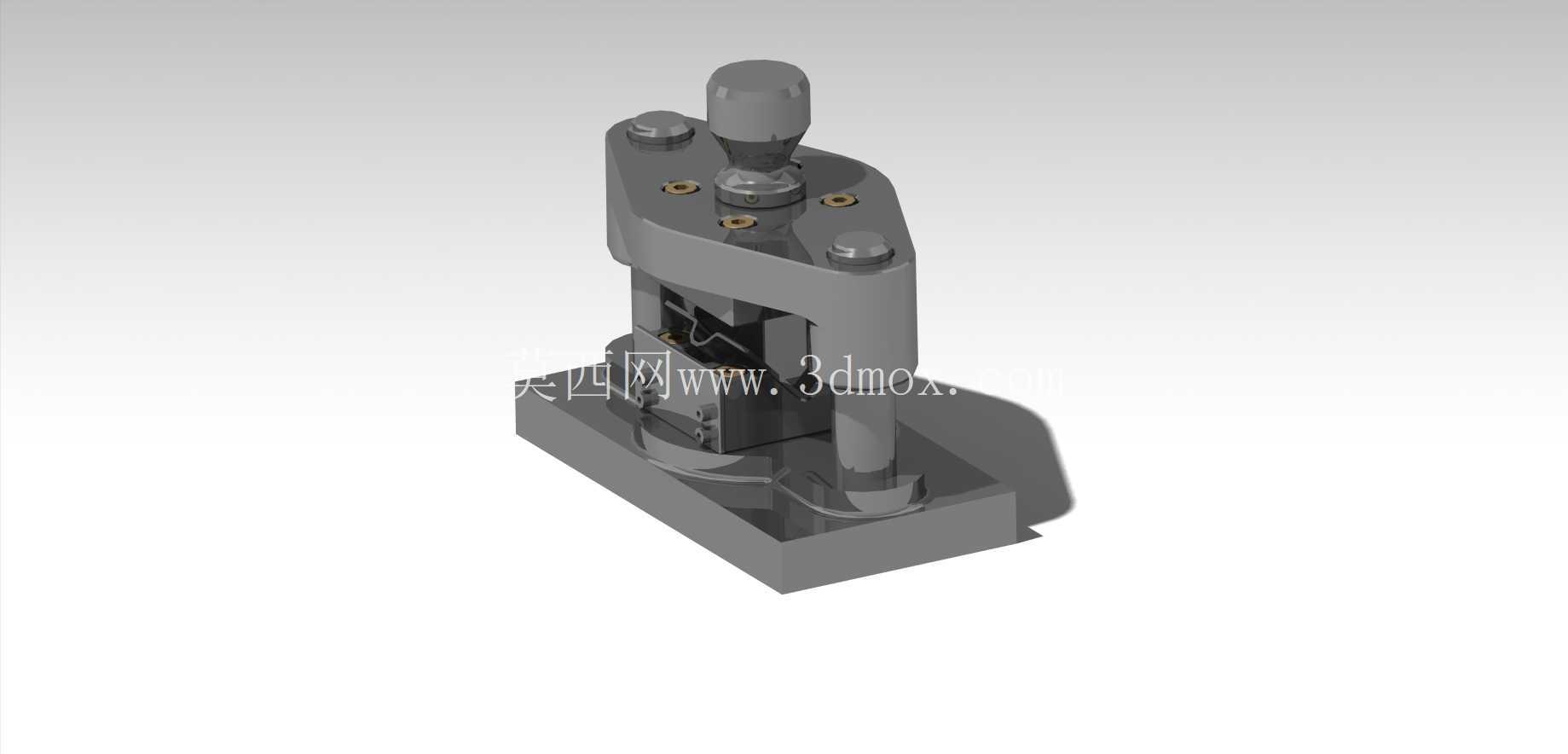

　　这套弯曲成型工装主要面向中小尺寸钣金件的冷折弯工序，常见于五金加工、家电钣金配套、小型结构件生产的冲压车间场景，适配常规开式可倾压力机的安装接口，可直接固定在压机工作台面完成批量折弯作业。从结构布局来看，整套工装采用立式导柱导向架构，上下模座通过两根对称布置的圆柱导柱实现合模过程的精准对位，导柱与导套的配合公差选取H7/h6间隙配合，既保证合模过程无卡滞，又能将上下模的对位误差控制在0.02mm以内，避免折弯过程出现啃模、工件折弯角度偏移的问题。

　　上模部分集成了模柄、上模固定板、折弯凸模组件，模柄采用标准圆柱式结构，直径适配常规压机的滑块安装孔，无需额外转接法兰即可完成装夹；凸模的折弯工作刃口根据工件的折弯半径做了圆角处理，避免折弯过程中工件表面出现压痕或者应力集中导致的开裂问题，凸模与上模固定板之间采用内六角螺钉紧固，同时加装圆柱销做定位，长期冲压作业下不会出现刃口移位的情况。下模部分包含下模座、折弯凹模、定位挡块组件，凹模的V型槽角度与凸模角度做了0.5度的回弹补偿设计，针对常见的Q235、SPCC等冷轧钣金材料，可保证折弯后工件的角度稳定在90度±0.3度的公差范围内；定位挡块可根据待加工钣金的毛坯尺寸做前后、左右两个方向的调节，调节行程覆盖50-200mm的工件幅宽，无需重新加工定位块即可适配同类型不同尺寸的折弯工件，大幅缩短换型调试的时间。

　　从安装边界来看，下模座的安装孔采用腰型槽设计，孔距适配250mm、300mm两种常见的压机工作台T型槽间距，整套工装闭合高度控制在280mm，最大开启高度120mm，适配公称压力16吨-40吨的普通开式压机，无需对压机做任何改造即可直接投入使用。设计过程中针对导柱的受力情况做了校核，两根导柱对称布置在模座受力中心两侧，合模冲压时导柱承受的侧向力均匀分布，不会出现单侧导柱过度磨损的情况；上下模座均采用45号钢调质处理，硬度达到HB220-250，具备足够的刚性，长期满负荷冲压作业下模座不会出现变形翘曲的问题。

　　在实际生产场景中，这套工装可完成厚度0.8mm-3mm的冷轧钢板、铝板的90度折弯作业，相比通用折弯机的单工序折弯，采用该工装在普通压机上作业的效率可提升40%以上，同时工件的折弯一致性更好，对操作工人的技能要求更低，只需将毛坯靠紧定位挡块即可启动压机完成成型，适合中小批量钣金件的规模化生产。工装的卸料结构集成在上模部分，采用弹性卸料板结构，冲压完成后上模回程时卸料板可自动将卡在上模的工件脱出，无需人工手动取件，降低操作过程中的安全风险；凹模的刃口部分做了可拆卸设计，当刃口出现磨损或者需要加工不同折弯半径的工件时，只需更换凹模镶块即可，无需更换整套下模，大幅降低后期的维护成本。整套结构的装配过程中，所有运动部件之间都预留了合适的润滑通道，日常维护时只需定期在导柱、导套配合面加注润滑脂，即可保证长期运行的顺畅性，不会出现干磨导致的拉伤问题。
