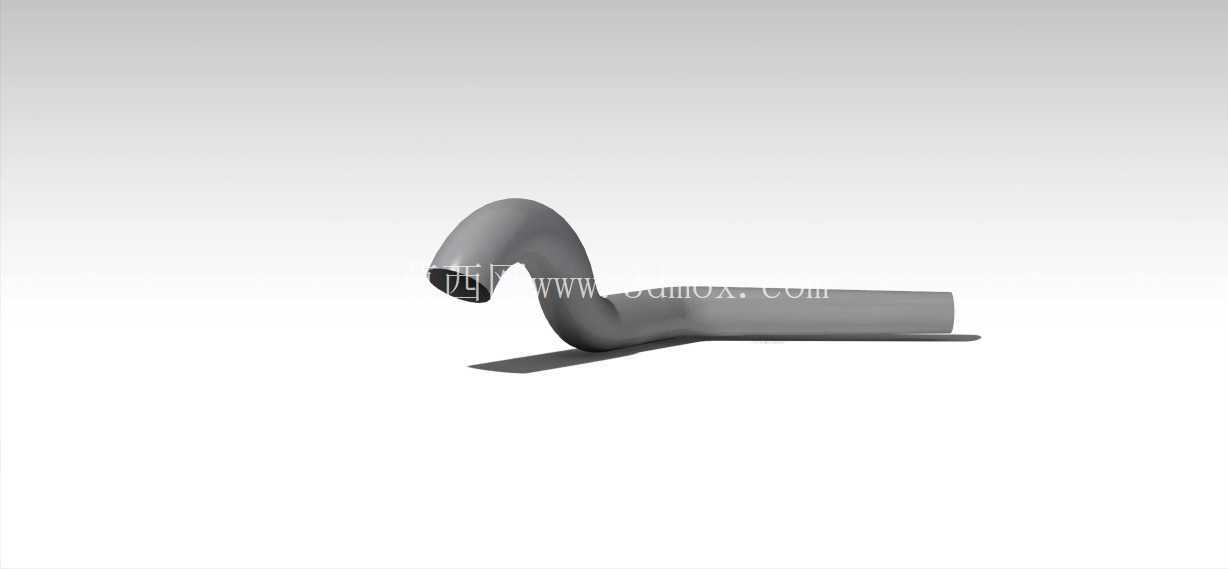

异形弯管流体输送管道结构

　　在流体输送系统的管路布局中，这类异形弯管构件是解决空间走向受限问题的核心零件，常见于液压动力单元、工业冷却循环回路、小型动力设备的气路排布场景，区别于标准90度或45度标准弯头，该构件采用一体化成型结构，不存在焊接拼接带来的应力集中与渗漏风险，适配压铸工艺批量生产的需求，能在狭小安装空间内完成管路走向的平滑转向，避免管路急弯造成的流体压损骤升。从结构设计逻辑来看，该管道整体采用等通径的实体流道设计，弯折段的曲率经过平滑过渡处理，弯折处的内壁圆角取值匹配流体介质的流动特性，既不会因为曲率过小造成介质流动时产生紊流、引发管路振动，也不会因为曲率过大占用过多安装空间，直管段的长度预留了标准管接头的安装余量，两端接口的端面平整度满足硬密封或软密封连接的平面度要求，不需要额外加工密封面即可直接对接标准管路接头。

　　安装边界方面，该构件的弯折段下方设置有一体成型的支撑定位结构，安装时可通过该支撑面贴合设备基体的安装位，不需要额外设计管路固定支架，减少了装配时的零件数量，支撑结构的厚度经过强度校核，能够承受管路内介质压力带来的管路推力，同时抵消设备运行时传递到管路的振动载荷，避免管路长期受交变应力出现开裂。实际应用中，这类弯管构件多用于中低压流体输送场景，适配的介质包括液压油、冷却循环水、低压压缩空气等，流道内壁的粗糙度控制满足流体输送的阻力要求，不会因为内壁粗糙造成杂质滞留、引发管路堵塞，一体化压铸的结构让零件的壁厚保持均匀，成型过程中不会出现缩孔、冷隔等压铸缺陷，零件的耐压强度满足常规工业管路的工作压力要求。

　　设计过程中，弯折段的空间角度是核心参数，需要匹配设备内部的管路避让需求，既要保证管路走向能够绕开周边的电气元件、运动部件，还要保证管路的固定点距离符合管路振动设计规范，避免管路跨度太大出现共振，支撑结构的位置设置在弯折段的受力集中点，能够将管路工作时产生的载荷直接传递到设备基体，不会让管路接口处承受额外的弯矩，延长密封件的使用寿命。不同于拼接式管路组件，该一体化构件的装配误差更容易控制，批量装配时不需要现场配弯管路，能够大幅提升装配效率，零件的外形轮廓经过倒角处理，没有尖锐的飞边棱角，装配过程中不会划伤操作人员，也不会损坏周边的线束、软管等相邻零件。

　　在设备维护场景中，这类一体化弯管的拆卸更换也更加便捷，不需要拆解多段拼接管路即可完成零件更换，减少设备停机维护的时间，流道的平滑过渡设计也让管路内部的清洁更加方便，在需要定期更换介质、清理管路的应用场景中，不会出现清洁死角，避免残留介质变质影响整个系统的介质清洁度。
