CatiaV5实心连接器结构设计方案

　　在流体输送、液压管路搭建以及工业设备的管线排布场景中，实心连接器是承担管路刚性对接、载荷传递的核心基础零件，这类零件的设计合理性直接决定整套管路系统的密封可靠性与运行稳定性。不同于薄壁冲压类的连接构件，这款实心结构的连接器采用一体式实体加工的构型思路，整体没有拼接焊缝，从根源上规避了焊接应力集中、焊缝渗漏的常见工程问题。从实际应用场景来看，这类连接器常被用在中高压管路的转角对接、不同管径管路的过渡连接位置，既可以承担管路内部流体压力带来的轴向拉脱载荷，也能抵消设备运行过程中传递到管路的振动载荷，避免管路接口出现疲劳开裂。

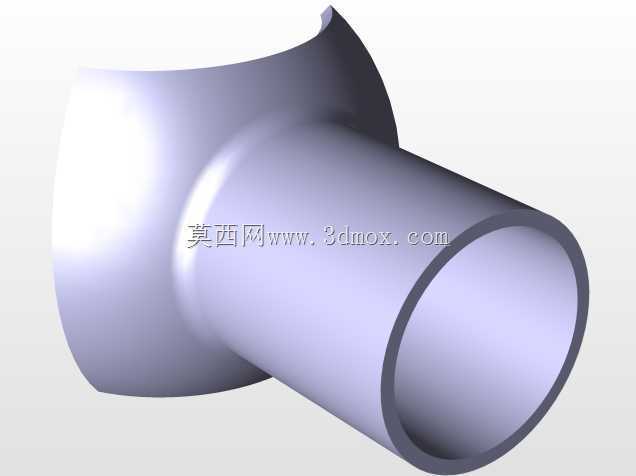

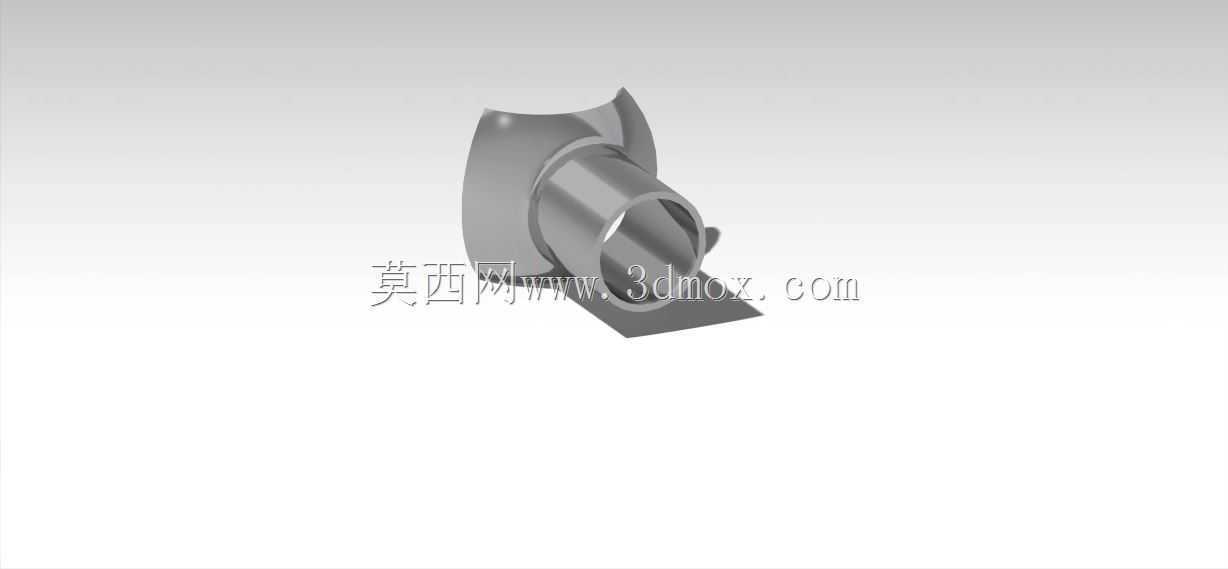

　　从功能特性上看，这款连接器的主体采用带安装底座的弯转构型，主体的圆筒段为流体或线缆的穿设通道，内壁做了等径光面处理，没有多余的凸台或凹槽，能够减少介质流经时的阻力损失，也避免了杂质在连接位置淤积堵塞。圆筒段外侧延伸出的弧形翼板结构，一方面是为了增加与对接管路的套接接触面积，提升连接后的抗扭转能力，另一方面翼板上预留的安装位可以配合卡箍或紧固件，实现与对接构件的刚性锁止，防止管路在压力波动下出现松脱。底部的方形安装底座是整个零件的安装定位基准，底座平面做了铣平处理，平面度控制在合理公差范围内，能够与设备安装面完全贴合，安装时可以通过底座上的固定孔将整个连接器锁止在设备机架或安装面板上，抵消管路运行时产生的径向晃动。

　　在设计思路层面，这款零件的建模过程完全遵循机械加工的工艺逻辑，没有出现无法落地的工艺死角。首先确定安装底座的基准平面，以底座中心为原点定位圆筒段的轴线位置，圆筒段的弯转角度根据实际管路走向需求设定，转弯处采用大圆弧过渡，避免直角转弯带来的应力集中问题，同时大圆弧的内壁结构也能优化介质的流动轨迹，减少湍流产生的振动。外侧的翼板结构与主体圆筒、安装底座采用一体化融合设计，衔接位置全部做了圆角过渡，没有尖锐的棱角，既可以降低加工时的应力残留，也能避免安装过程中划伤操作人员。整个零件的壁厚采用均匀化设计，没有出现局部过厚或过薄的区域，既保证了零件整体的结构强度，也不会造成原材料的不必要浪费，适配常规的金属切削加工或者精密铸造工艺，量产时的工艺可行性较高。

　　从安装边界与尺寸适配的角度来看，这款连接器的圆筒段内径尺寸与对接管路的外径采用间隙配合设计，配合公差控制在合理区间，既能够保证管路顺利插入对接，也不会因为间隙过大导致密封失效。安装底座的固定孔间距符合通用的管路安装标准尺寸，不需要额外定制安装支架就可以直接适配常规的设备安装面板，降低现场安装的改造成本。零件整体的外轮廓尺寸经过优化，在保证结构强度的前提下尽可能压缩了占用空间，能够在空间紧凑的设备内部完成安装，不会和周边的其他构件产生运动干涉。在实际选型使用时，需要根据管路的工作压力、输送介质的特性匹配对应的零件材质，若用于高压液压系统可以选用合金结构钢并做调质处理，若用于腐蚀性流体输送则可以选用不锈钢材质，整个模型的参数化结构可以快速调整尺寸参数，适配不同管径、不同安装空间的使用需求，不需要重新从零开始搭建模型，能够大幅缩短结构设计阶段的周期。

　　不同于市面上常见的拼接式连接器，这款实心结构的连接器在抗冲击、抗疲劳性能上有明显优势，在设备启停带来的管路水锤冲击下，不会出现焊缝开裂、连接松脱的问题，长期运行的可靠性更高。建模过程中对所有的安装配合面都做了公差预留，设计人员拿到模型后可以直接根据实际的工况需求调整配合公差、表面处理要求，直接导出工程图用于生产加工，不需要再做额外的结构修正。
