摩托车用浮动式通风制动盘结构设计

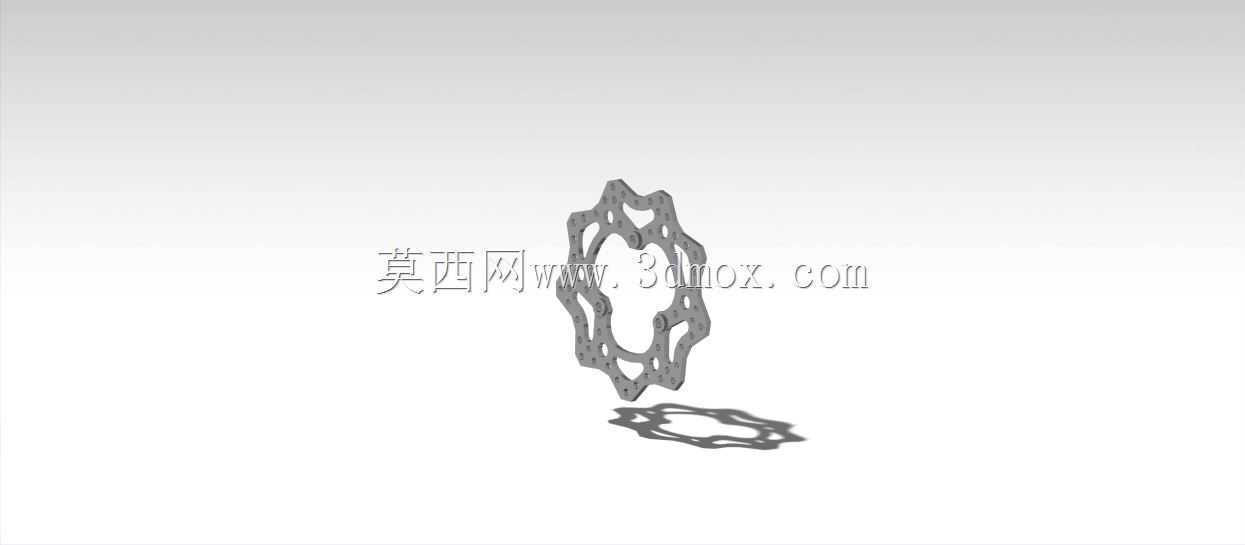

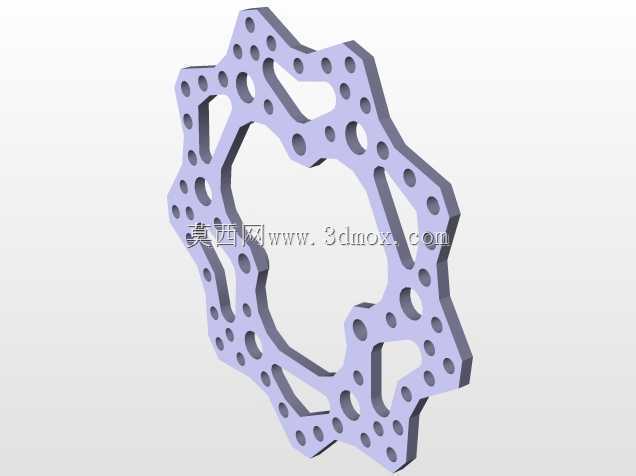

　　这款制动盘主要适配中小排量越野摩托车与街车的前轮碟刹系统，日常使用场景覆盖非铺装路面穿越、城市通勤代步以及赛道入门练习等多种工况，核心作用是通过与卡钳摩擦片的滑动摩擦，将车轮转动的动能转化为热能耗散，实现车辆的减速与驻车锁止。不同于普通实心制动盘的结构，这款产品采用了外轮廓多瓣式异形设计，边缘做了连续的波浪形切边处理，这种设计并非单纯为了外观辨识度，实际使用中可以在盘体随车轮转动时，带动周边空气形成定向紊流，加速摩擦产生的热量向外扩散，避免长时间连续制动后盘体温度过高引发摩擦系数衰减，也就是常说的热衰退问题。

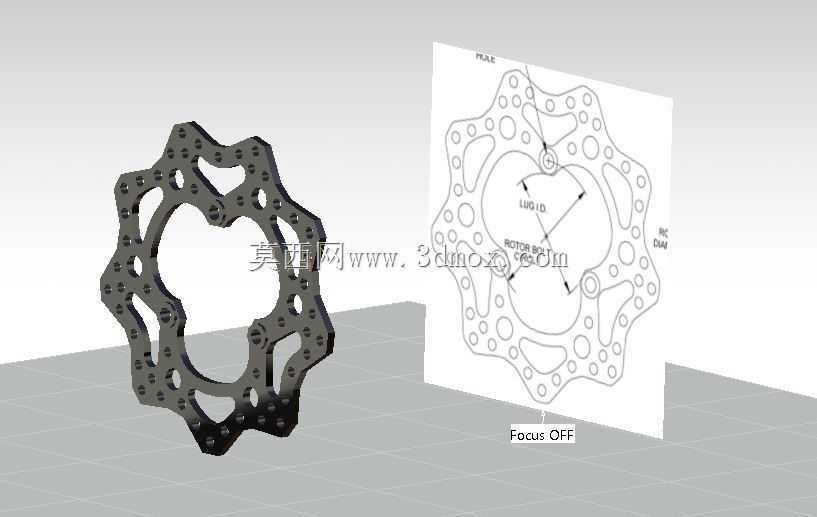

　　从结构设计逻辑来看，盘体采用了分体式布局思路，中心安装环与外圈摩擦环之间通过均布的连接点位实现浮动连接，当制动过程中摩擦片施压导致外圈出现微量热形变时，浮动结构可以允许盘体产生微小的轴向位移，避免摩擦片出现偏磨，同时抵消制动过程中产生的抖动，传递到车把的制动震感会明显减弱，提升制动手感的线性程度。中心安装区域的孔位完全遵循主流车型的轮毂安装基准设计，六个安装螺栓孔沿中心圆周均布，孔位的位置度公差控制在0.02mm以内，安装后盘体的端面跳动量不超过0.05mm，能有效避免制动时出现蹭碟、异响等常见装配问题。

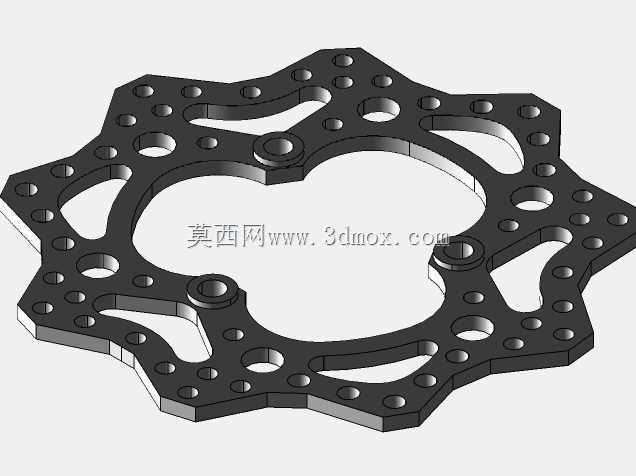

　　摩擦工作面的设计上，盘体表面分布了多组不同直径的圆形通孔与异形减重槽，这些孔洞一方面可以持续刮除摩擦片表面磨下的粉尘，避免粉尘在摩擦面之间形成磨料加剧盘片磨损，另一方面也能进一步提升通风散热效率，同时在雨天行驶时，孔洞可以快速排走摩擦面之间的积水，缩短湿滑路面的制动响应距离，减少水滑带来的制动失效风险。盘体的厚度设计为5mm，匹配市面上绝大多数对向四活塞、单向双活塞的通用卡钳安装尺寸，不需要额外更换卡钳支架就能直接适配安装，摩擦环的有效摩擦宽度为32mm，完全覆盖常规摩擦片的接触面积，不会出现摩擦片边缘悬空导致的局部压强过大、磨损不均的问题。

　　安装边界方面，中心定位孔的直径严格匹配对应车型轮毂的轴套尺寸，装配时不需要额外加装衬套就能实现同轴定位，盘体外缘的最大回转直径为240mm，安装前需要确认前减震与卡钳的安装空间，确保盘体转动时不会与减震筒、辐条、挡泥板支架等周边部件发生运动干涉。设计过程中对盘体的应力分布做了反复校核，在紧急制动的最大制动力矩工况下，盘体连接点位的最大应力远低于材料的屈服强度，不会出现盘体开裂、连接位断裂的失效风险，同时通过镂空结构将整体重量控制在800g以内，相比同尺寸实心制动盘减重约25%，能有效降低前轮的簧下质量，提升悬挂的响应速度与转向的灵活度。

　　实际使用中，这款制动盘的摩擦面做了均匀的平面度处理，全新状态下不需要长时间的开盘磨合，安装后经过几次轻力度制动就能达到最佳摩擦状态，制动过程中的制动力输出线性，不会出现初段咬合力过强导致的车轮抱死，也不会出现中后段制动力不足的问题，能满足不同驾驶习惯的使用需求。盘体外缘的波浪形切边还可以在盘体出现轻微磨损后，通过边缘的轮廓变化直观判断磨损量，当波浪边缘的厚度磨损至3mm的磨损极限标识位置时，就需要及时更换盘体，避免因盘体厚度不足导致制动时形变过大，影响制动安全。
