乘用车车门内饰总成结构设计方案

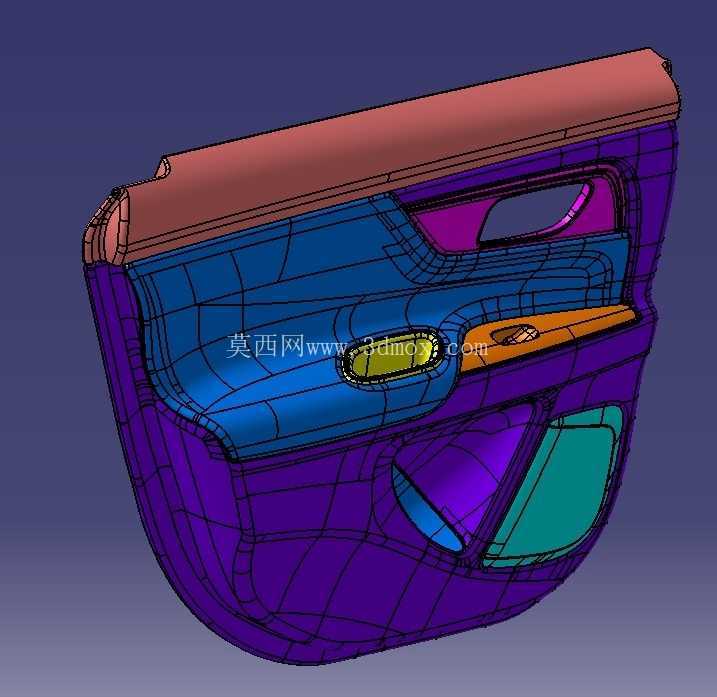

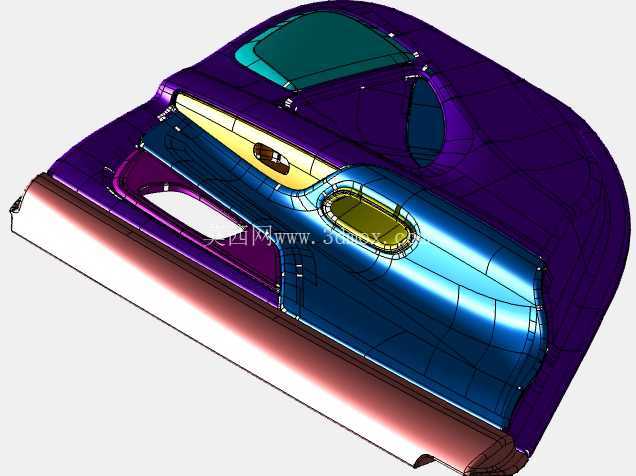

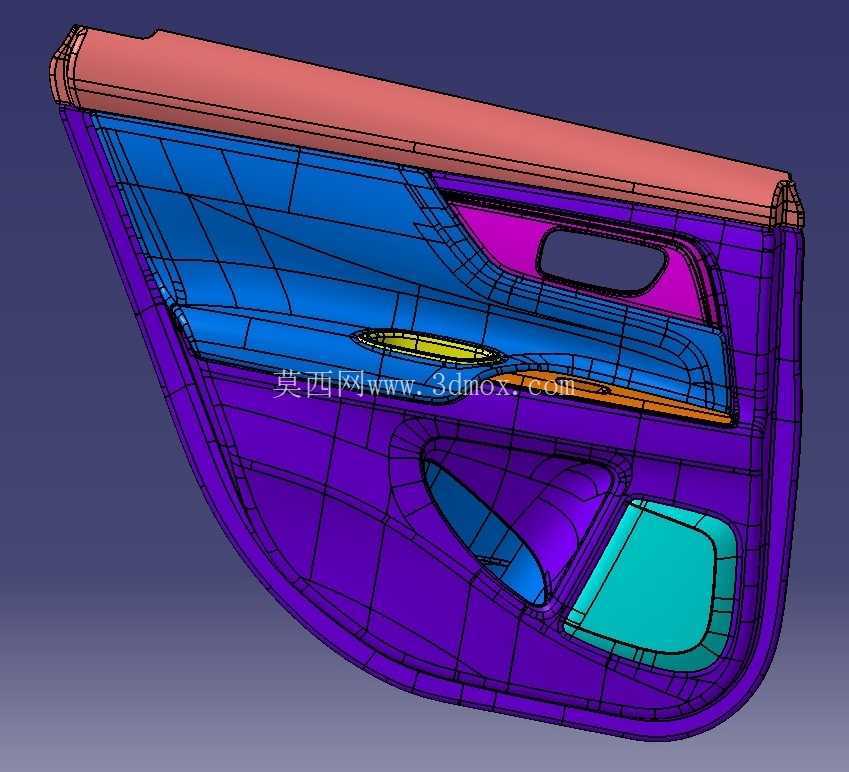

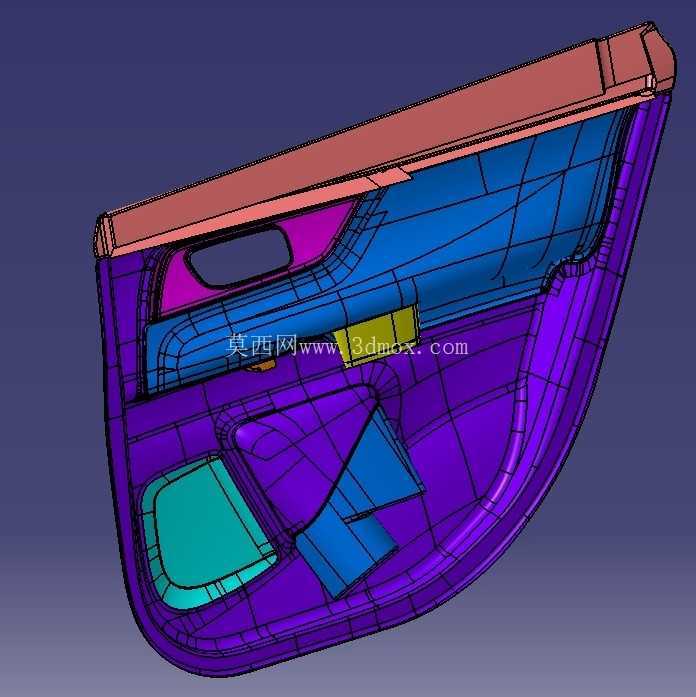

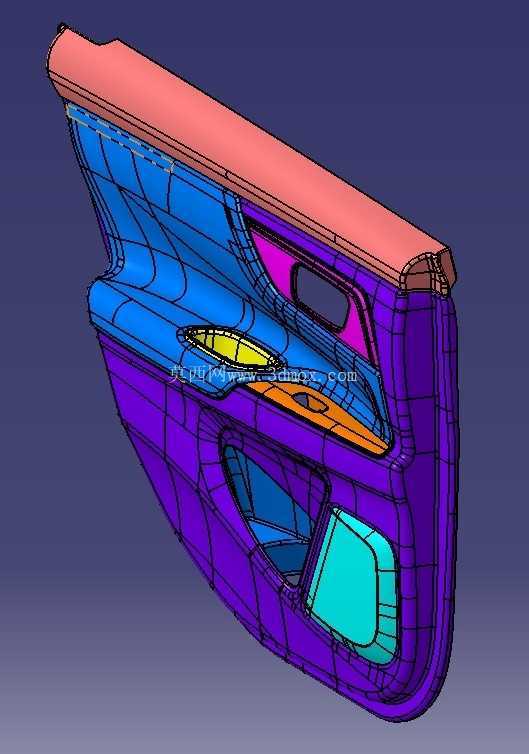

在乘用车内饰开发流程中，车门内饰总成是兼顾乘员触觉感知、功能集成与碰撞安全的核心部件，这套三维结构完整覆盖了从概念造型到量产可行性的全链路设计细节，可直接用于内饰件开发的基准参考与结构验证。从实际装车场景来看，该部件装配于车门内板钣金侧，直接面向乘员舱，日常使用中需要承接乘员手臂倚靠、门窗开关操作、储物承载、扬声器发声传导等多重功能，同时还要满足侧碰时的能量缓冲要求，避免硬质结构直接接触乘员造成伤害。

设计过程中首先梳理了各功能模块的安装边界：扶手区域做了符合人机工程的弧度抬升，表面预留软质包覆的安装厚度，内部设置交错的加强筋结构，在不增加整体壁厚的前提下提升倚靠时的结构强度，避免长期受压出现凹陷变形；地图袋区域做了下凹式腔体设计，腔体边缘做了圆角过渡，底部设置了排水孔位，防止雨天带水的物品放置后积水无法排出，同时腔体侧壁做了1.2度的拔模斜度，适配注塑成型的脱模需求，不会出现粘模导致的生产不良。

主控部分的安装位严格遵循整车电器件的合规要求，开关按键的安装孔位做了定位卡扣与限位筋设计，装配时无需额外打胶即可实现精准定位，按键操作的行程间隙控制在0.3mm，既不会出现卡滞也不会有松旷的晃动感；扬声器格栅区域做了0.8mm宽度的出声孔阵列，孔位背面做了防尘网的安装卡槽，格栅周边的壁厚做了渐变处理，避免注塑时出现缩痕影响外观质量。手柄边框的位置做了内凹式抠手空间，深度满足戴手套操作的空间需求，边框与内拉手的运动间隙预留1.5mm，防止低温下零件变形出现干涉。

整个饰板的主体壁厚控制在2.5mm，不同功能区域的壁厚差不超过0.8mm，避免注塑成型时出现翘曲、缩印等外观缺陷；连接结构采用了热熔桩、卡扣座与金属嵌件结合的方式，与车门钣金连接的卡扣座位置做了十字加强筋，提升卡扣的保持力，车辆行驶在颠簸路面时不会出现饰板松动异响；热熔桩的位置均匀分布在饰板边缘，桩柱直径设计为3mm，热熔头的沉台深度1mm，装配时热熔后不会出现溢料影响外观。针对A面的质量要求，外表面的曲率连续达到G2级别，不同分块区域的圆角过渡顺滑，没有尖锐的棱角，既满足视觉上的质感要求，也避免乘员磕碰时造成划伤。

在安装边界的匹配上，饰板与车门玻璃升降的运动间隙预留了8mm的安全距离，防止玻璃下降时与饰板发生刮擦；与车门密封条的压合边做了3mm的重叠量，保证装配后缝隙均匀，不会出现漏风、进灰的问题；侧碰缓冲区域的背面做了蜂窝状的吸能结构，碰撞时可以通过结构溃缩吸收能量，降低对乘员的伤害。整套结构完全遵循注塑成型的设计规范，所有加强筋的厚度不超过主体壁厚的0.6倍， Boss柱的根部做了减胶处理，避免表面出现缩痕，拔模方向统一沿车门装配方向设置，减少模具抽芯机构的复杂度，降低模具开发的成本与周期。
