乘用车凹形边缘铝合金轮毂结构设计

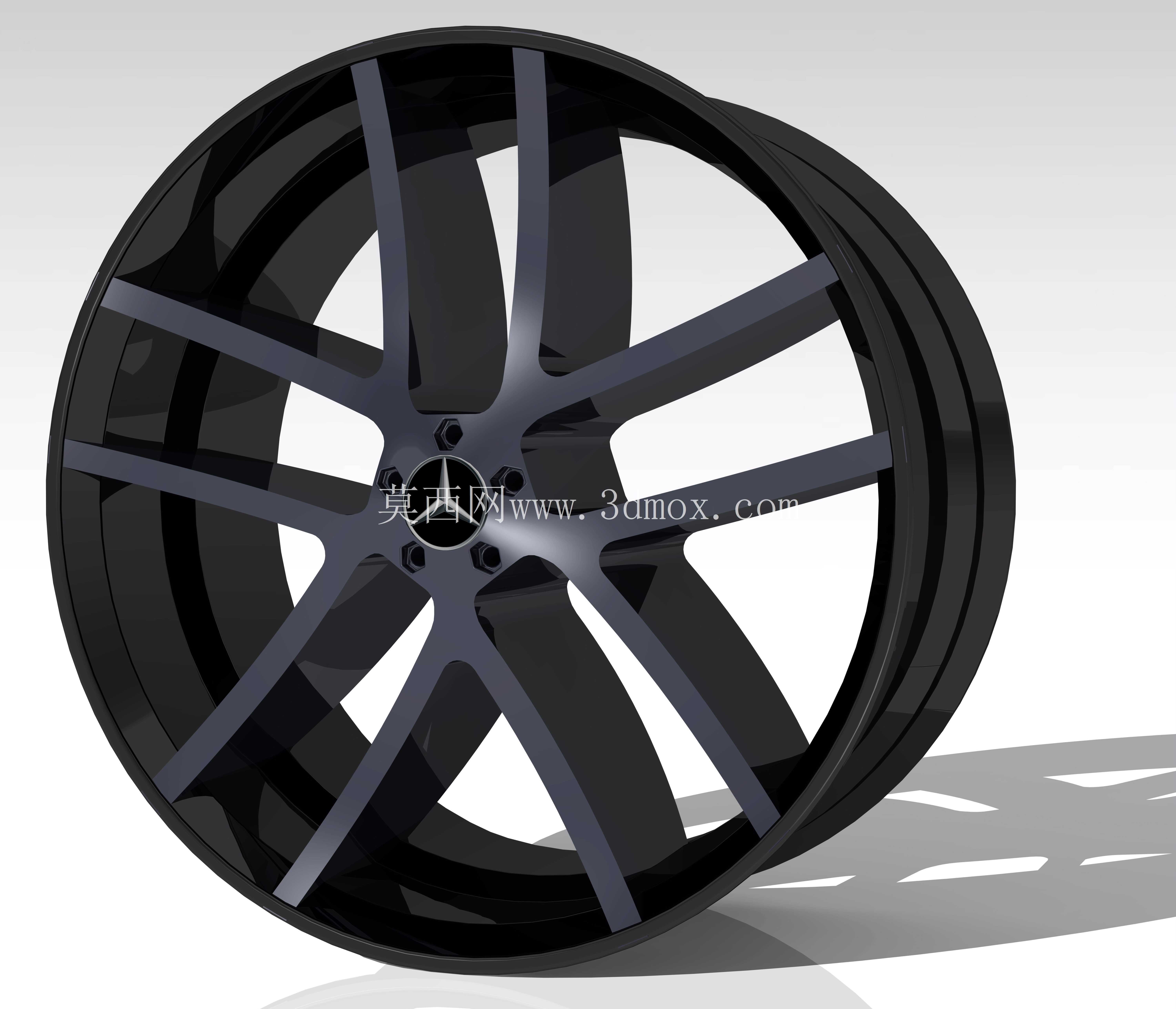

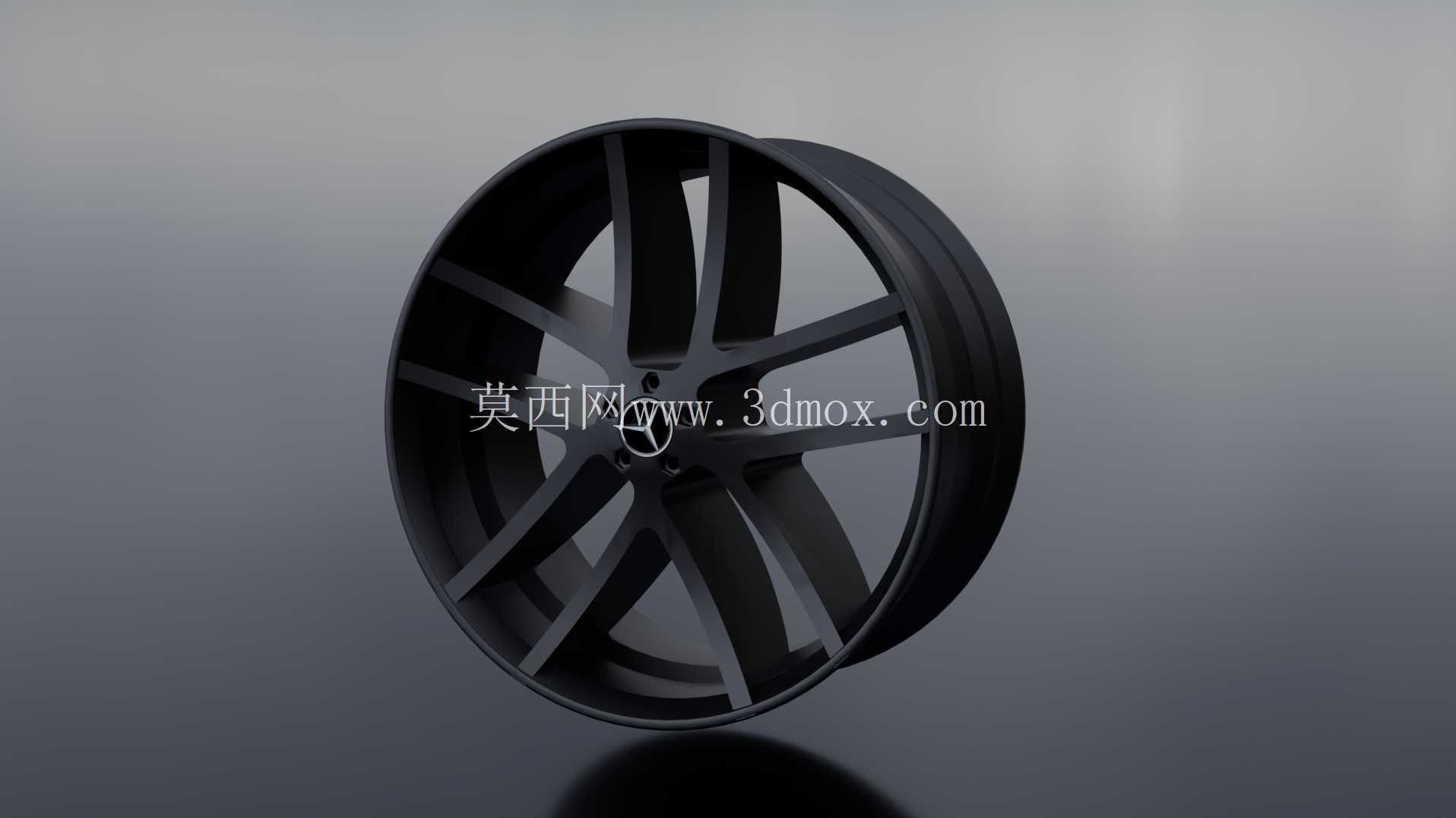

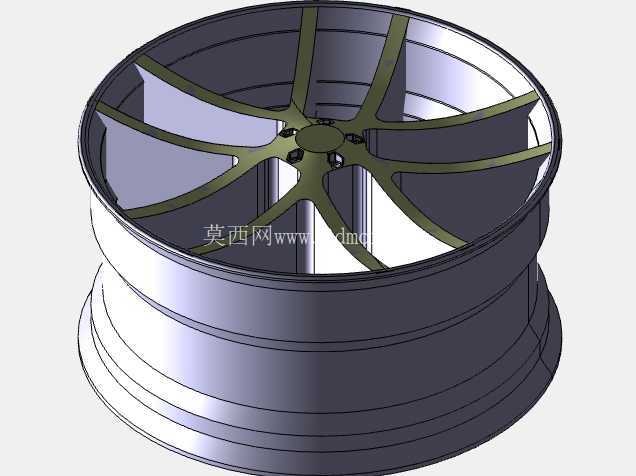

　　在乘用车底盘行走系统的部件设计中，轮毂作为连接轮胎与车轴的核心承载构件，其结构合理性直接关系到车辆行驶的安全性、操控稳定性与NVH表现。这款轮毂采用多辐条对称式布局，辐条采用宽幅流线型设计，从中心安装座向轮辋边缘平滑过渡，既保证了足够的结构刚度，又能在车辆行驶过程中为制动系统留出充足的散热风道，避免连续制动时热量积聚导致的制动效能衰减。凹形边缘的轮辋结构设计，是这款轮毂的核心特征之一，这种结构在轮胎安装时可以提供更充裕的操作空间，降低低扁平比轮胎的装配难度，同时在轮胎受到侧向冲击时，凹形结构能够分散轮辋边缘的应力集中，减少过坑洼路面时轮辋变形、轮胎脱圈的风险。

　　从安装边界来看，中心定位孔采用乘用车通用的台阶式定位结构，与车轴轴头的配合公差控制在过渡配合区间，保证轮毂安装后的同轴度，避免高速行驶时出现方向盘抖动的问题；周向均匀分布的螺栓孔采用球面沉孔设计，与轮毂螺栓的球面端头完全贴合，既可以抵消安装时的微小位置偏差，又能增大螺栓与轮毂的接触面积，分散紧固力，避免长期使用后螺栓孔出现应力开裂。辐条的厚度从中心到边缘采用渐变式设计，靠近中心安装座的位置辐条厚度更大，以传递车轴输出的驱动力与制动力，靠近轮辋的位置辐条适当减薄，在保证结构强度的前提下降低整体重量，实现簧下质量的轻量化，这对于提升车辆的悬挂响应速度、改善操控质感有着直接的作用。

　　轮辋的胎圈座位置采用标准的锥面结构，表面粗糙度控制在合理区间，既保证轮胎安装后的气密性，又能避免长期行驶后胎圈与轮辋之间出现相对滑动。在实际应用场景中，这款轮毂适配中型、中大型乘用车的改装与原厂配套需求，其辐条造型预留了足够的制动卡钳避让空间，可以兼容大尺寸多活塞制动卡钳的安装，满足性能车型的制动升级需求。设计过程中针对轮辐与轮辋的连接位置做了圆弧过渡处理，避免直角结构带来的应力集中，通过结构优化让载荷能够均匀分布在整个轮毂结构上，在承受车辆垂直载荷、侧向过弯的离心载荷以及加速制动的纵向载荷时，各部位的应力值都控制在铝合金材料的许用应力范围内，兼顾强度与轻量化的平衡。

　　轮辋的边缘做了卷边强化处理，在车辆低速刮蹭路沿时，能够减少轮辋表面的损伤，同时避免边缘变形影响轮胎的密封性能。中心盖的安装位置采用卡扣式结构，与市面上通用的轮毂中心盖尺寸兼容，方便后期的标识更换与维护。整个轮毂的气动外形经过优化，辐条的切面角度能够在车辆行驶时引导气流穿过轮辐间隙，带走制动系统产生的热量，同时减少轮腔内部的乱流，降低行驶风阻。
