乘用车前脸保险杠塑料曲面结构设计

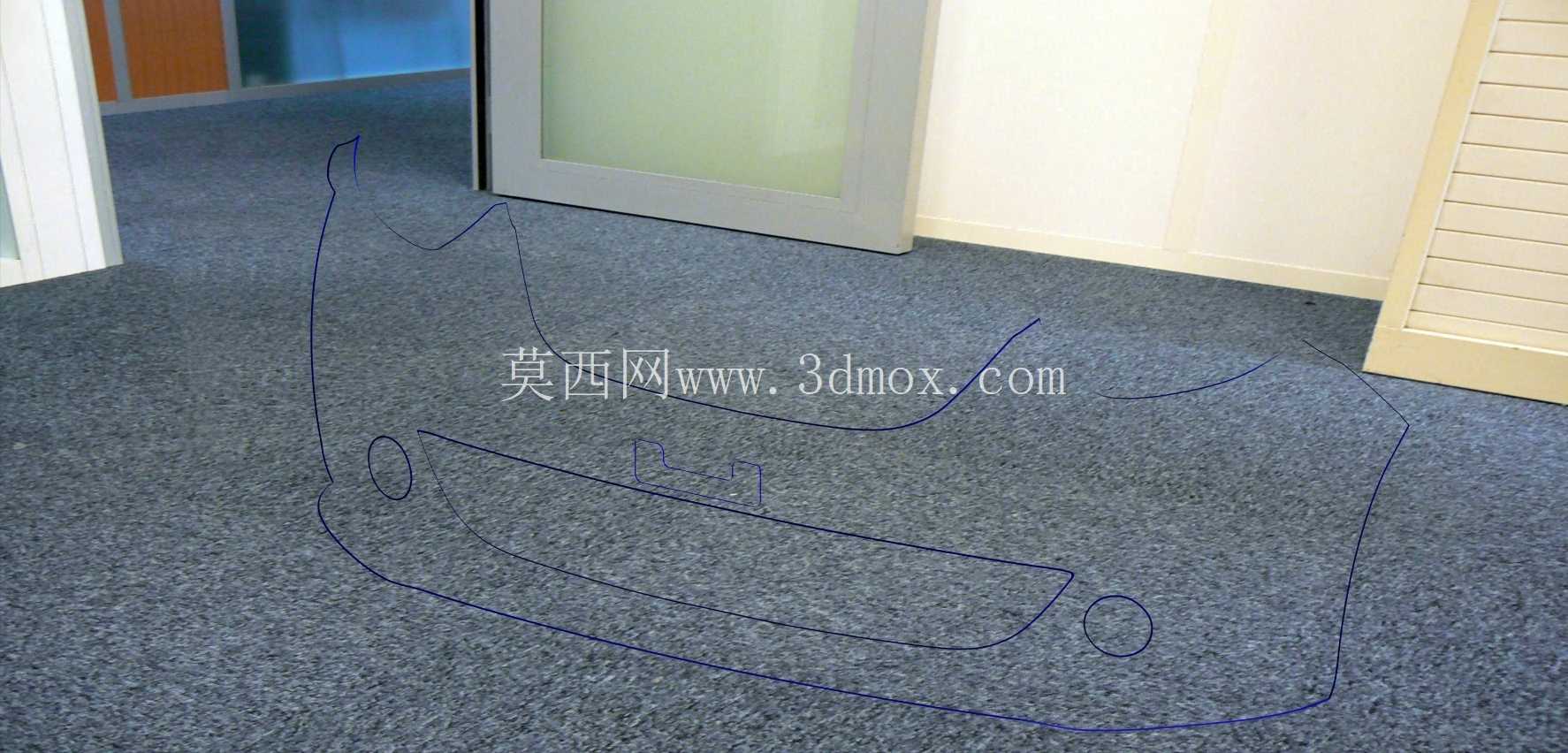

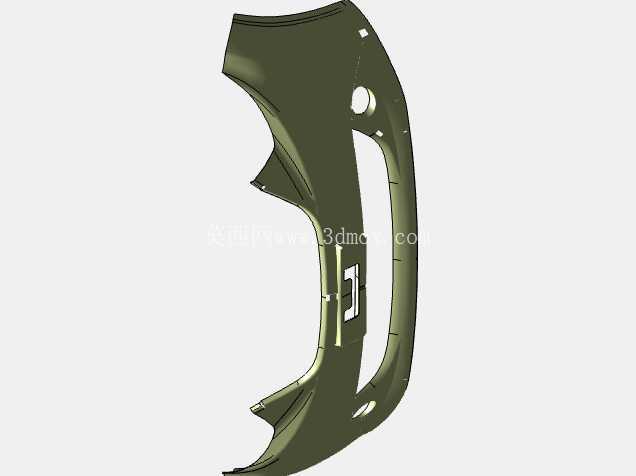

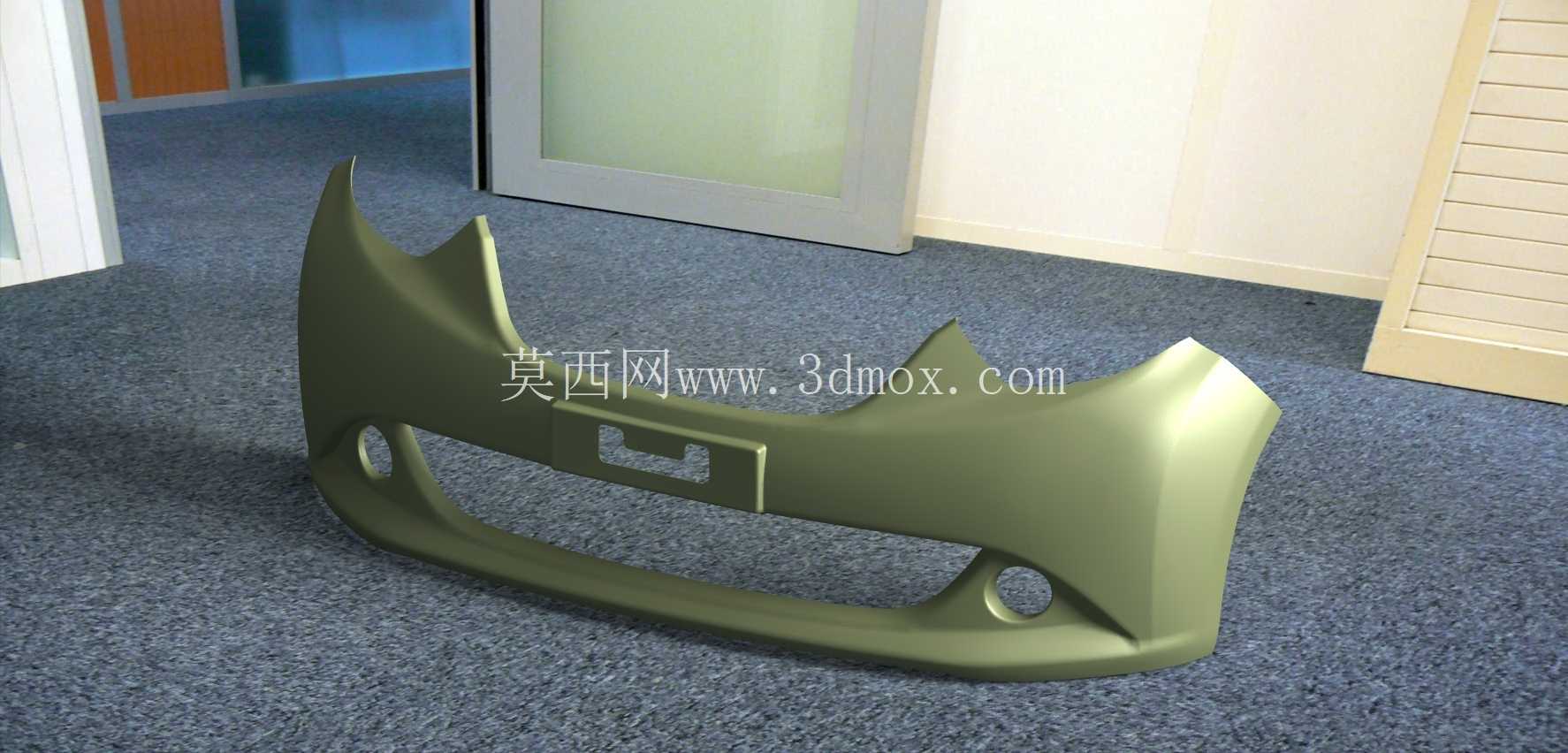

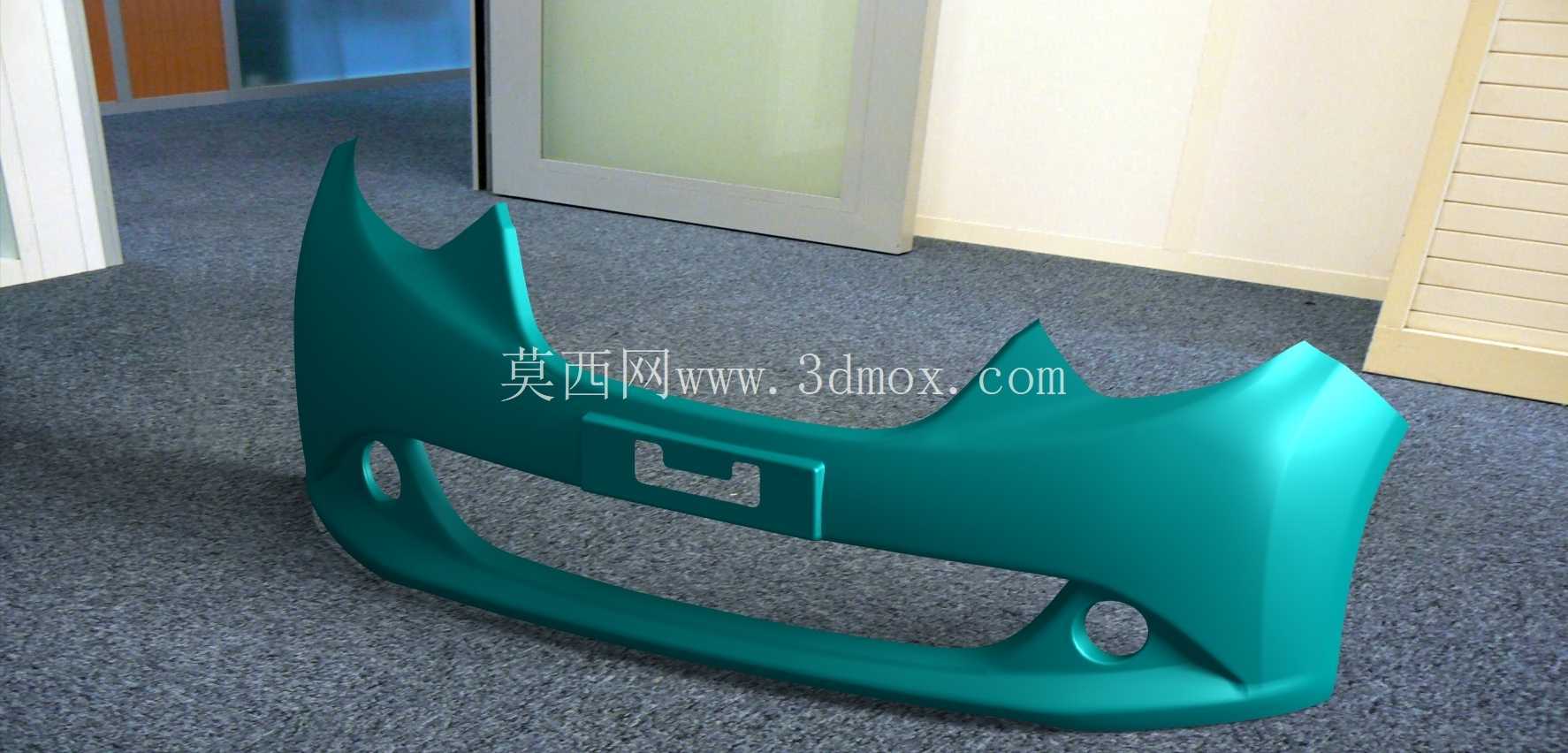

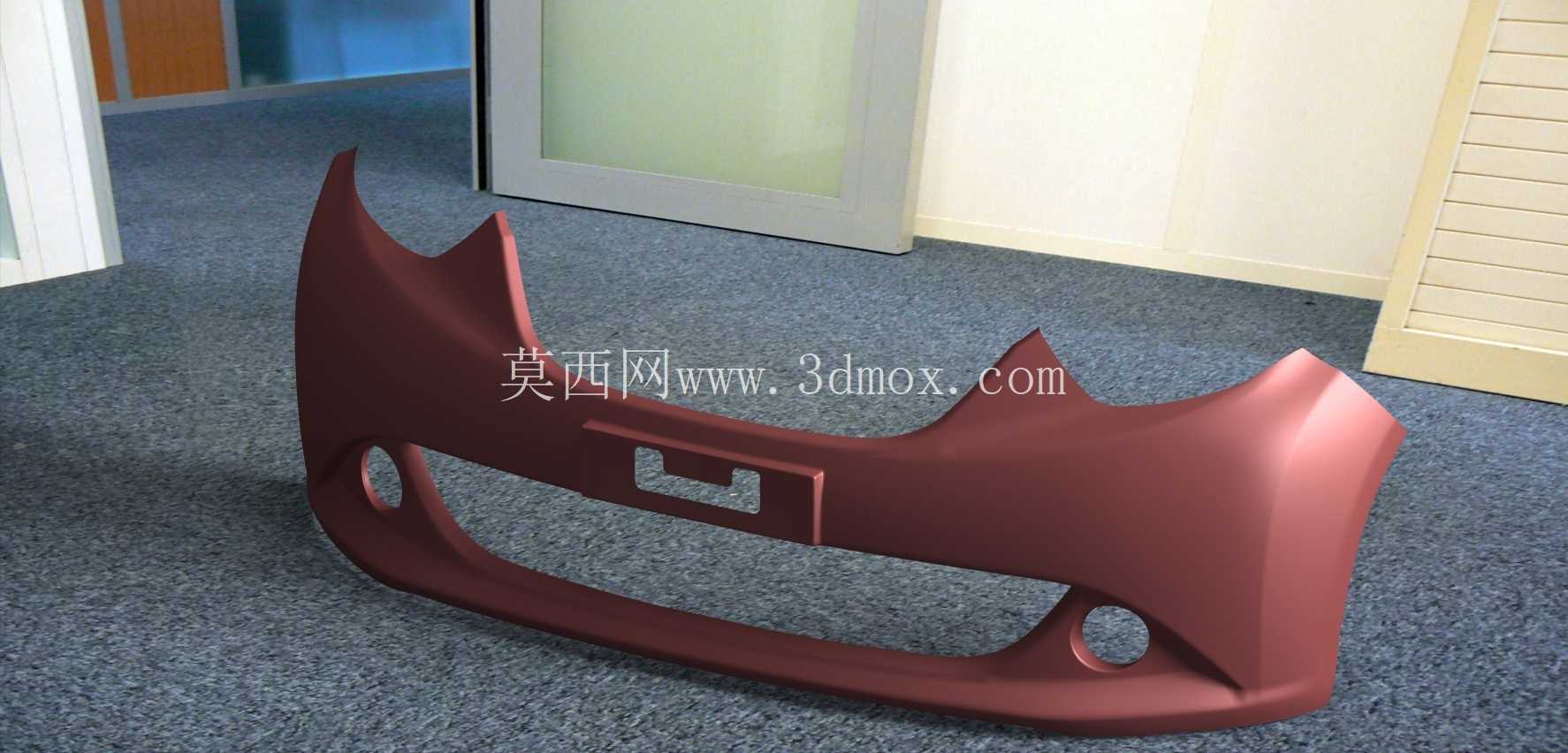

　　汽车保险杠作为整车前脸最外层的覆盖防护构件，日常行驶场景中承担着低速碰撞缓冲、行人碰撞保护、整车外观风格统一、气流梳理导流的多重作用，本次设计的塑料曲面保险杠，针对家用乘用车的前置布局需求开展结构设计，整体采用改性聚丙烯注塑成型的工艺路线，曲面造型完全贴合整车前脸的设计语言，两侧预留的圆形开孔为前雾灯安装位，中部矩形凹陷区域为前牌照安装基准面，上部曲面弧度与前机舱盖前缘的型面完全顺滑衔接，下部内收的弧面可引导行驶气流进入下部散热通道，同时避免高速行驶时气流在车底形成乱流增加风阻。

　　从结构设计的边界条件来看，该保险杠的安装点位全部隐藏于上部翻边与两侧翼子板贴合的内侧，安装时通过塑料卡扣与金属支架组合的方式固定在前端防撞梁的附属安装座上，整体安装边界与翼子板、前大灯、机舱盖、下部进气格栅的配合间隙控制在3.5mm以内，避免车辆行驶过程中因振动产生异响或摩擦掉漆。曲面构建过程中，重点解决了多曲率曲面顺滑过渡的问题，从牌照安装面的平缓区域向两侧雾灯区域过渡时，曲面曲率连续变化，没有出现硬棱或曲率突变的区域，既保证了外观的流畅感，也能在注塑过程中避免因壁厚不均产生的缩痕、翘曲问题，整体壁厚控制在2.8mm到3.2mm之间，受力较大的安装点位局部加厚至4mm，同时在背面设计交错的加强筋结构，提升构件整体的抗冲击性能，避免低温环境下轻微碰撞就出现碎裂的问题。

　　在实际使用场景中，该保险杠可应对15km/h以下的低速正面碰撞，碰撞时通过自身的塑性变形吸收冲击能量，避免碰撞力直接传递到车身纵梁或散热器等核心部件，降低轻微事故后的维修成本；针对行人保护的需求，保险杠上部与腿部接触的区域特意设计了一定的溃缩空间，碰撞时可通过结构变形缓冲对行人腿部的冲击力，降低碰撞对行人的伤害程度。曲面设计过程中充分考虑了注塑成型的工艺要求，所有曲面的拔模角度控制在1度以上，没有出现倒扣结构，不需要复杂的抽芯机构即可完成注塑生产，有效降低模具的制造成本与后期生产的不良率；表面的曲面曲率经过反复调整，可直接进行表面喷涂、镀铬等后续表面处理，不会因为曲面曲率问题导致喷漆流挂或镀铬层不均的问题。

　　从安装适配性来看，该保险杠的所有安装孔位都按照整车安装基准做了公差匹配，安装时不需要额外打孔修配，可直接与同平台车型的前端结构适配，两侧与翼子板贴合的边缘做了内翻边处理，避免行驶过程中边缘刮蹭到翼子板的漆面，下部边缘的弧度与前轮轮拱的造型完全衔接，不会出现缝隙不均影响外观的问题。在气流梳理方面，保险杠下部的内收曲面可将行驶气流导向两侧轮胎与车底，减少气流直接冲击轮胎产生的风阻，同时中部预留的进气通道可保证足够的气流进入散热器，保证发动机散热系统的正常工作，两侧雾灯区域的开孔边缘做了导风结构，可引导气流流经刹车系统，帮助刹车盘散热，提升连续制动时的稳定性。
