汽车传动系统单片离合器结构设计

在手动挡燃油车与部分混动车型的传动链路中，单片离合器是衔接发动机飞轮输出端与变速箱输入轴的核心部件，日常行驶里的起步平顺性、换挡顿挫感、动力传递效率，都和这个部件的结构设计直接挂钩。做这个结构建模的时候，最先要锚定的是和发动机飞轮的安装匹配边界——摩擦片的外径要对应飞轮摩擦面的有效工作直径，压盘总成的安装孔位必须和飞轮端的螺栓孔位完全同轴，避免装车后出现动平衡超差，导致高速行驶时传动系统出现共振。

从功能实现逻辑来看，这套结构的核心是通过摩擦面的正压力变化来实现动力的接合与切断：当驾驶员踩下离合踏板时，分离轴承推动分离杠杆，带动压盘克服压紧弹簧的预紧力向后移动，此时摩擦片失去压盘施加的正压力，发动机飞轮和变速箱输入轴之间的动力传递被切断，就可以完成挡位切换；松开踏板后，压紧弹簧释放弹力推动压盘回位，将摩擦片紧紧压在飞轮端面，依靠摩擦力把发动机输出的扭矩传递到变速箱，驱动车辆行驶。

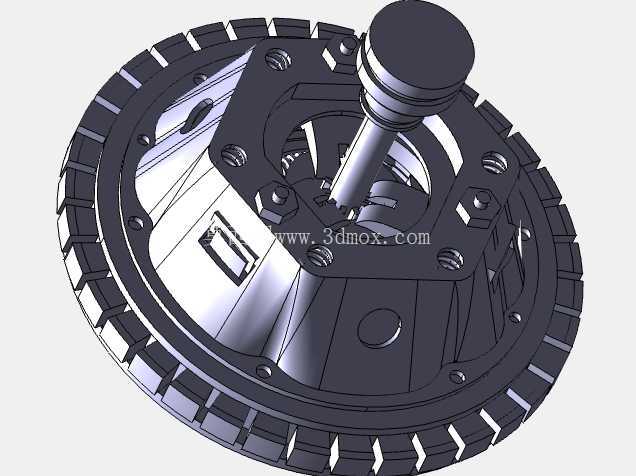

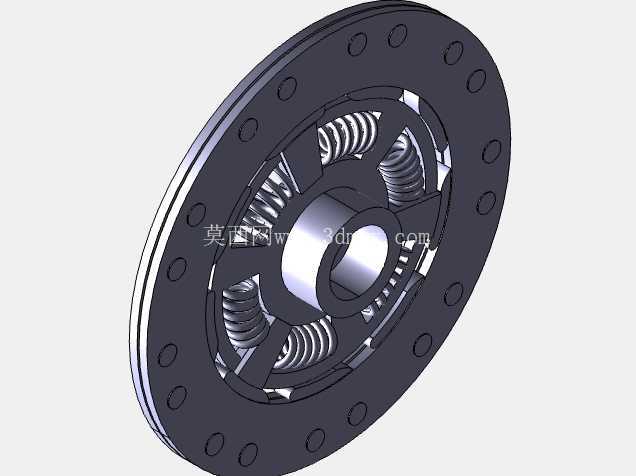

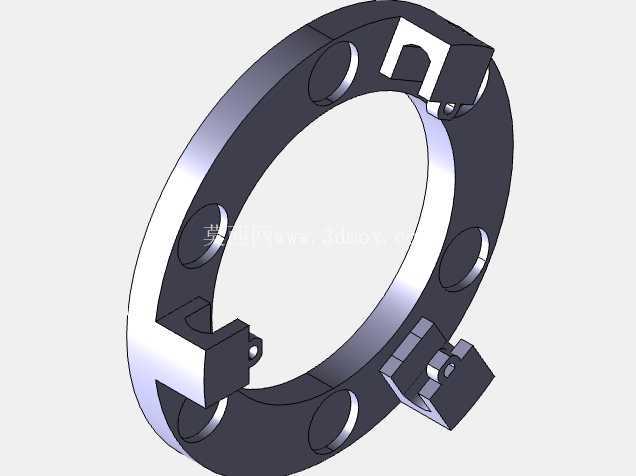

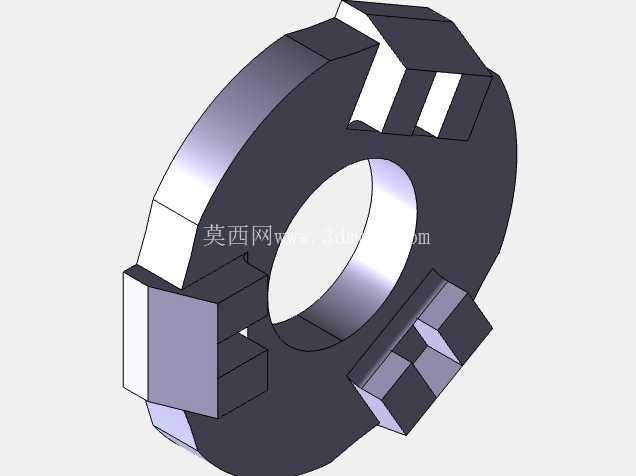

建模过程中对摩擦片的结构做了细节还原：摩擦片本体采用环形结构，两侧附着摩擦衬片，中间设置带缓冲弹簧的从动盘毂，花键孔和变速箱输入轴配合，既能保证扭矩传递过程中的周向固定，又能通过缓冲弹簧吸收动力接合瞬间的冲击，避免传动系统零部件受到刚性冲击。压盘部分采用厚壁铸铁结构的环形设计，背面设置多个凸台用于和离合器盖连接，同时预留弹簧安装位，保证压紧力可以均匀分布在整个摩擦面圆周上，不会出现局部压力过大导致摩擦片偏磨的问题。

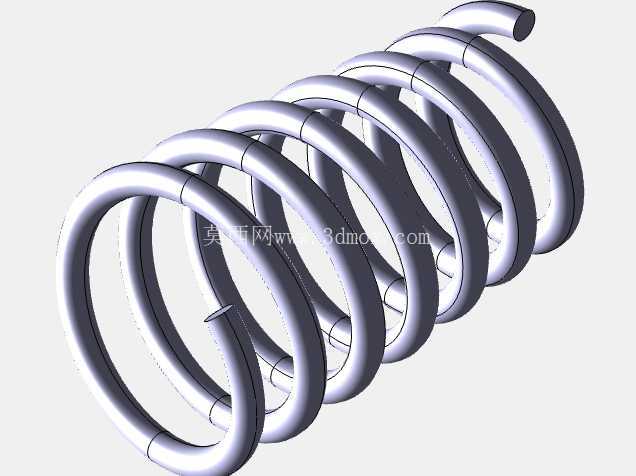

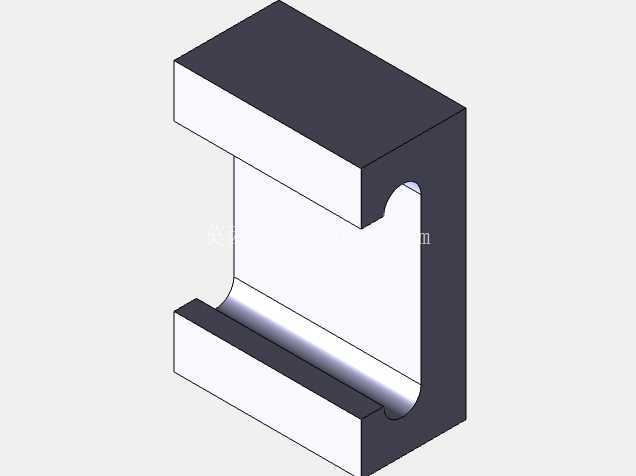

膜片弹簧（部分结构采用螺旋弹簧）的参数匹配是设计中的重点，弹簧的刚度曲线直接决定了离合踏板的操作力和接合特性：刚踩下踏板时需要的力随行程上升，到分离点后力值逐渐下降，这样的特性可以降低驾驶员长时间操作的疲劳感，同时保证接合过程中压力线性上升，让动力传递更平顺。分离杠杆的铰接点位置经过反复校核，保证分离行程和踏板行程的传动比在合理区间，避免出现踏板踩到底仍然分离不彻底，或者踏板自由行程过大导致离合器打滑的问题。

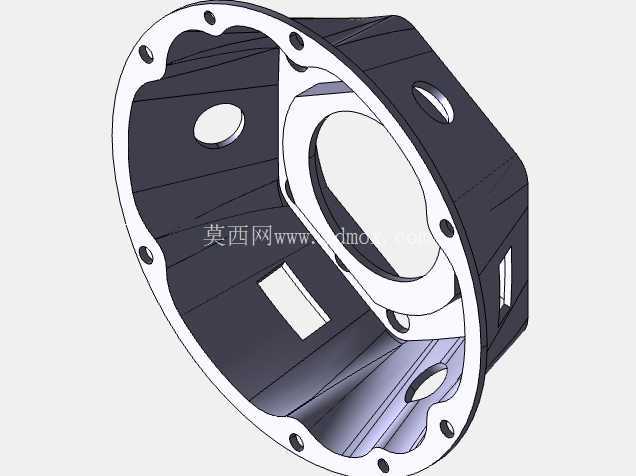

安装边界方面，整个离合器总成的轴向尺寸要匹配飞轮腔的内部空间，离合器盖的外圆直径不能和飞轮壳内壁发生干涉，分离轴承的滑动行程要满足完全分离的距离要求，从动盘毂的花键长度要和输入轴的花键配合长度匹配，避免轴向窜动时出现花键脱开的情况。在做有限元分析校核的时候，重点验证了最大传递扭矩工况下摩擦面的压力分布、压盘的热变形量、弹簧的应力集中点，确保在发动机最大扭矩输出时，离合器不会出现打滑，频繁半联动工况下压盘的热变形不会导致摩擦面翘曲。

这套结构除了乘用车辆之外，在部分轻型工程机械、农用拖拉机的传动系统中也有应用，只是根据传递扭矩的大小调整摩擦片直径、弹簧数量和压盘厚度，核心的工作原理和结构逻辑是一致的。建模时所有配合面的公差都按照机械设计手册的推荐值设置，比如摩擦片和飞轮的端面跳动公差、压盘安装面的平面度公差、花键配合的侧隙，都满足实际加工装配的要求，可直接用于教学演示、结构优化参考或者相关课程设计的参考素材。
