学生实训用车床主轴剖视结构设计

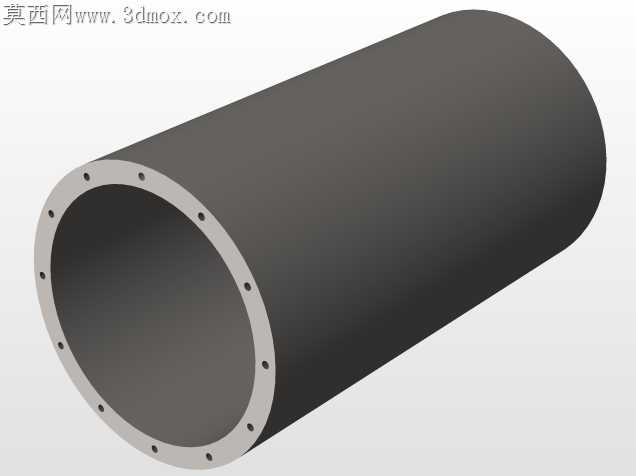

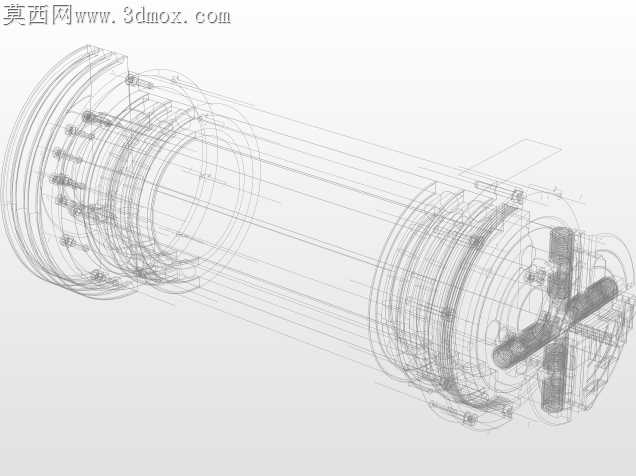

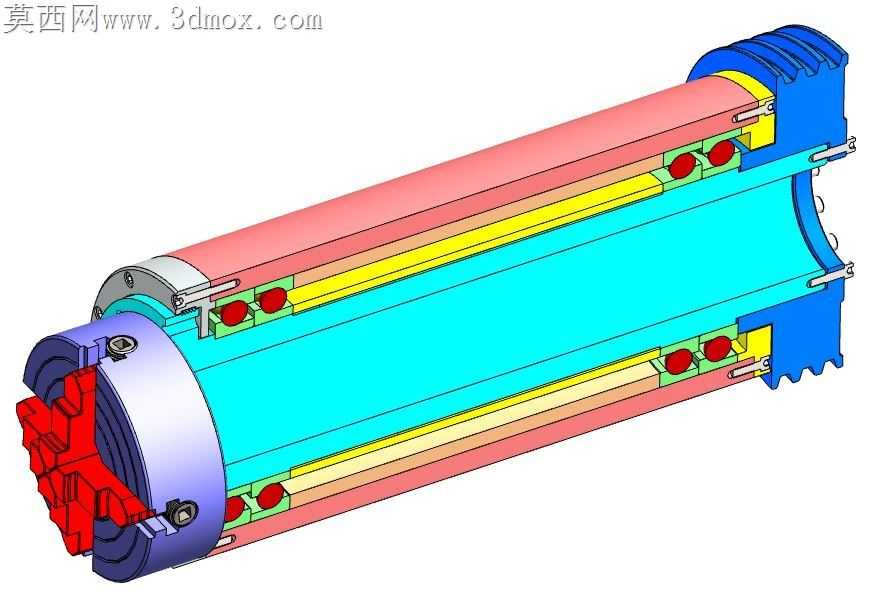

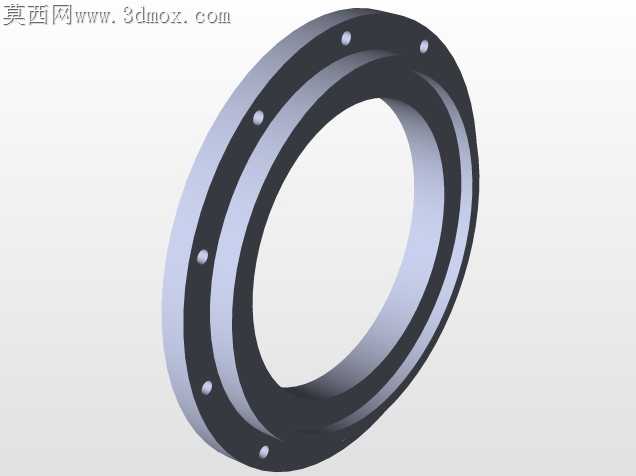

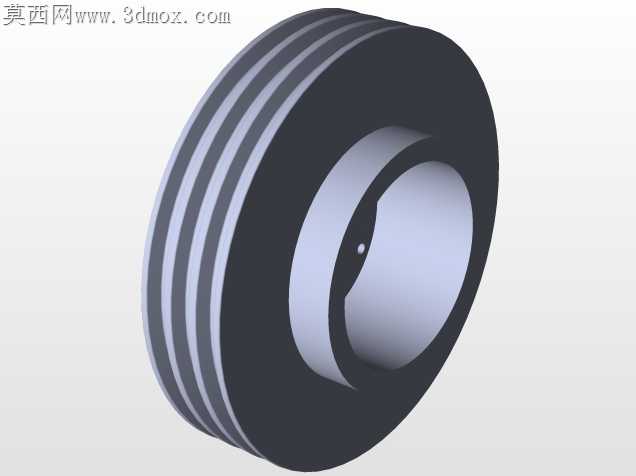

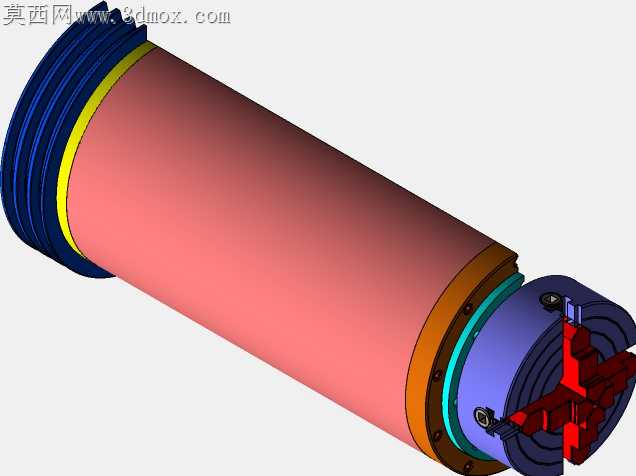

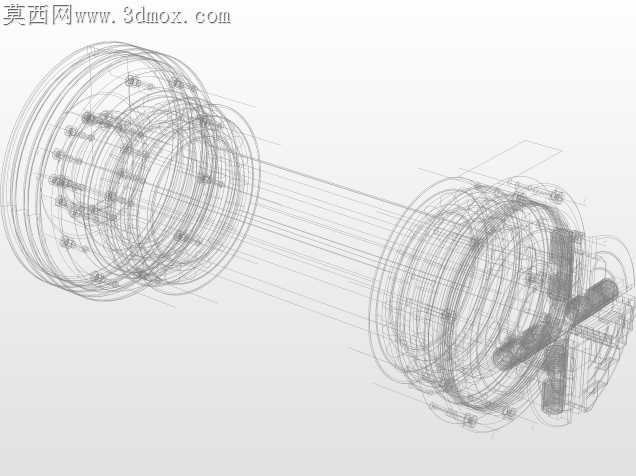

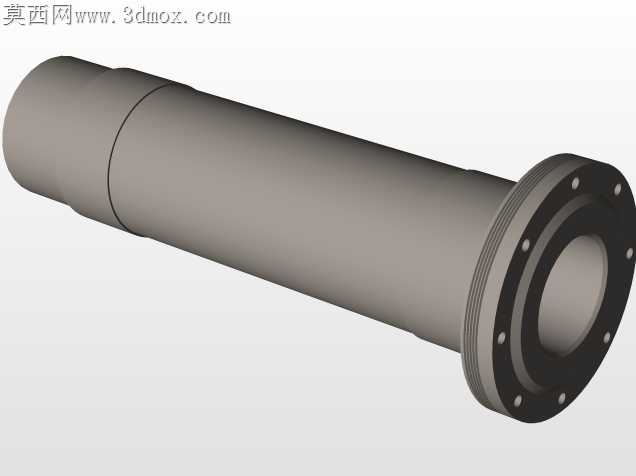

普通车床主轴在学生实训加工场景中，常出现因装配同轴度偏差导致的工件振纹、轴承预紧力不均引发的早期磨损问题，这套剖视结构正是针对实训场景下的装配容错与加工稳定性做的针对性调整。前端卡盘连接段采用短锥加端面键的组合定位，锥面贴合度控制在85%以上的同时，端面键预留了0.02mm的侧隙，既避免学生装配时硬敲导致的锥面拉伤，也能抵消断续车削时的冲击载荷，不会出现卡盘打滑飞料的安全隐患。中间支撑段的两组角接触轴承采用背对背安装布局，轴承隔套的两端面平行度公差严格控制在0.005mm以内，隔套内孔与主轴轴颈留0.1mm的间隙，学生在调整预紧力时，哪怕锁紧螺母的拧紧力矩存在小幅偏差，也能通过隔套的微量形变让轴承滚道受力均匀，不会出现单点过载导致的运转发热。后端的传动带轮位置做了轴肩卸荷结构，带轮的径向载荷直接传递到主轴箱箱体，不会把弯矩附加到主轴本体上，学生练习强力车削时，主轴弯曲变形量能控制在0.01mm以内，加工出的工件圆柱度更容易达到实训考核要求。剖视展示的内部润滑油道采用斜孔交汇设计，油孔出口正对轴承滚动体与保持架的间隙位置，没有采用常见的环形油槽结构，避免了润滑油在槽内沉积结垢堵塞油道，学生日常维护时只需要从注油杯打入少量润滑脂，就能保证轴承在800转每分的实训常用转速下持续润滑。主轴内孔的锥度做了1:20的标准化设计，可适配不同规格的顶尖、芯轴，内孔表面粗糙度控制在Ra1.6，不会出现顶尖装夹偏移的问题。前端的密封结构采用组合式迷宫密封，没有用容易老化的橡胶密封圈，学生实训时切削液、铁屑很难进入主轴轴承腔，大幅降低了新手操作不当导致的主轴损坏概率。各轴段的过渡圆角全部做了R2的圆弧处理，没有尖锐的应力集中棱边，学生拆装时不容易划伤手，也能抵消反复启停带来的交变应力，避免主轴长期使用后出现轴肩断裂的问题。整套结构没有追求过高的加工精度，而是把公差带集中在学生实训能稳定达到的加工范围内，每个配合位置都预留了合理的调整余量，既满足车床主轴的回转精度要求，也适配教学场景下反复拆装、反复调试的使用需求，能让学生在装配调试过程中直观理解主轴刚度、预紧力、同轴度对车削加工质量的实际影响，而不是只能对着理想化的图纸死记硬背参数。
