曲面结构L型金属连接固定支架

　　在各类机电设备、钣金机柜、小型工业装置的装配环节中，这类带曲面加强结构的L型支架是十分常见的连接固定构件，主要承担两个垂直安装面之间的载荷传递、部件定位与结构补强作用，区别于普通平板折弯的L型角码，这款支架在中间过渡段设计了连续的曲面凸起加强筋，不需要额外增加板材厚度就能大幅提升构件的抗弯折、抗扭转变形能力，适配很多对安装空间重量有严格限制、同时对支撑强度有明确要求的装配场景。

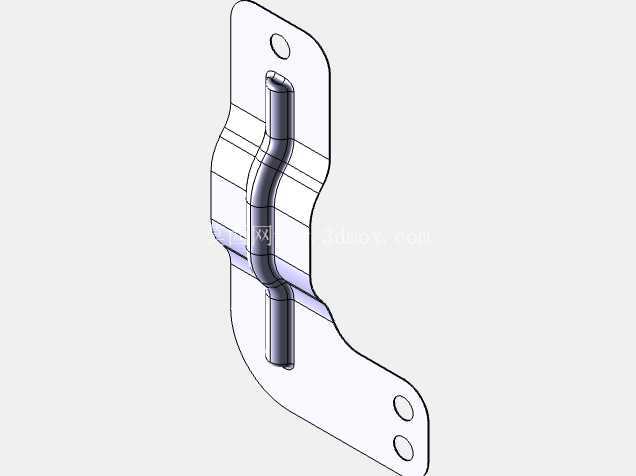

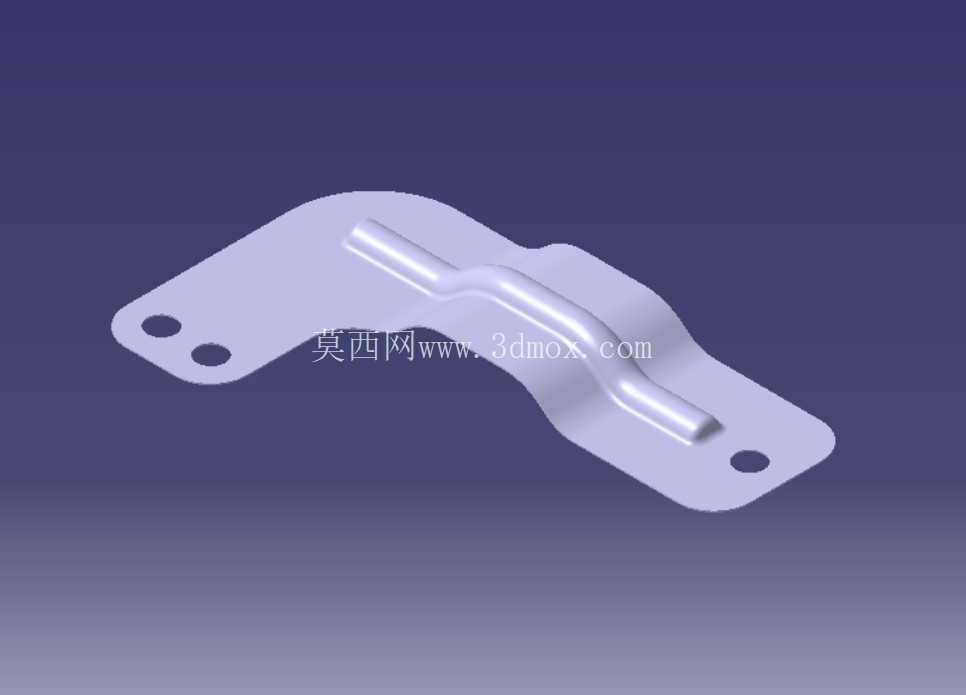

　　从实际安装边界来看，支架两个平直的安装翼板上分别预留了两个圆形安装过孔，孔位的中心距匹配常规M4、M5规格的标准紧固件，安装时不需要对支架本身做二次加工，直接通过螺栓就能完成与安装基面、待固定部件的锁紧固定，翼板的边缘做了平滑的圆角过渡，避免安装过程中锐边划伤操作人员或者配套线缆，也能减少应力集中导致的翼板根部断裂风险。设计阶段采用曲面建模思路完成整体构型，中间的过渡曲面不是简单的圆弧折弯，而是顺着载荷传递路径做的变曲率过渡，当支架单侧承受垂直向下的载荷时，应力会顺着曲面加强筋均匀分散到两个安装翼板上，不会在直角折弯处形成明显的应力集中点，相比同厚度板材制作的直角折弯L型支架，这种曲面加强结构的抗弯折载荷能力可以提升40%以上，同时不会额外占用安装空间。

　　在实际设备应用中，这类支架可以用于小型电气元件在机柜内壁的垂直安装固定、轻型气动管路的转角支撑、设备外壳钣金件之间的连接补强、小型传感器的安装定位等场景，因为整体采用一体化成型结构，没有拼接焊缝，长期在有振动的设备工况下使用也不会出现焊缝开裂、连接松动的问题。建模过程中需要重点关注几个尺寸边界：首先是两个安装翼板的平面度公差，需要控制在0.1mm以内，保证安装时支架与基面能够完全贴合，避免锁紧螺栓后支架产生内应力；其次是中间曲面加强筋的成型高度，不能超过两侧安装面的垂直高度差，否则会出现支架安装后与周边部件产生干涉的问题；最后是安装孔的位置度公差，需要控制在0.05mm范围内，保证批量装配时孔位能够与配套部件的安装孔完全对齐，不需要现场扩孔调整。

　　很多工程师在设计这类小型支撑支架时，容易陷入“加厚板材提升强度”的思维误区，实际上通过合理的曲面加强结构设计，在不增加板材厚度、不提升材料成本的前提下，完全可以满足结构强度要求，同时还能降低构件自身重量，对于航空航天、便携工业设备这类对重量敏感的应用场景，这种轻量化的结构设计思路十分实用。另外这款支架的曲面过渡段做了顺滑的曲率连续处理，不管是采用冲压成型还是钣金折弯后整形的加工工艺，都不会出现板材拉伸开裂、起皱的问题，成型后零件的表面一致性好，不需要额外做大量的表面打磨处理，能够有效降低加工环节的工时成本。在选型使用时需要注意，这类支架的额定承载载荷需要结合安装面的固定方式、受力方向综合核算，如果是承受长期交变载荷的场景，还需要对曲面过渡段做疲劳强度校核，避免长期使用后出现结构变形失效；如果是在有防腐要求的工况下使用，可以在支架成型后做镀锌、喷塑或者阳极氧化表面处理，提升构件的环境耐受能力。
