多通法兰连接压铸壳体结构设计

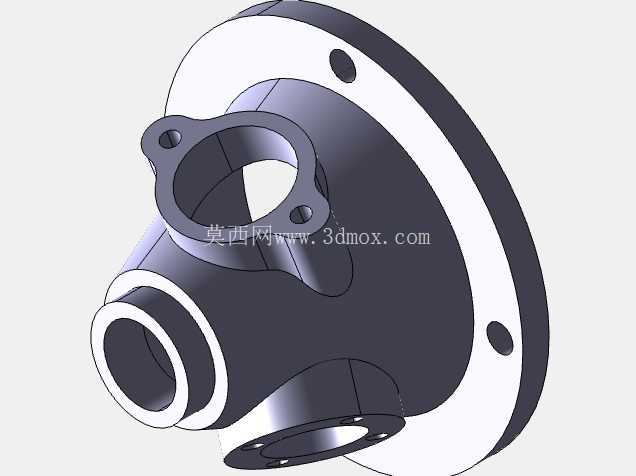

　　这类多通法兰壳体主要应用在流体输送管路的分支转接场景，常见于液压动力单元、气动控制回路、小型内燃机的进排气歧管转接段，也会在工业制冷设备的冷媒管路分流节点、润滑系统的油路分配单元中见到同结构的构件，核心作用是实现不同走向管路的刚性连接，同时保证连接位置的密封可靠性与结构强度，避免流体输送过程中出现泄漏、结构共振松脱等问题。从结构设计逻辑来看，主体采用带安装法兰的一体式腔体结构，主法兰盘上均匀分布的沉头安装孔，是为了匹配对应安装基座的螺栓孔位，安装时螺栓穿过沉孔后可将端面完全贴合在基座密封面上，沉孔的深度设计刚好覆盖螺栓头部厚度，避免螺栓突出法兰端面造成安装干涉，同时法兰盘的厚度经过受力校核，能够承受螺栓预紧力带来的端面压应力，不会在长期紧固状态下出现法兰翘曲变形。

　　壳体上延伸出的三个不同朝向的接口，分别对应不同方向的管路对接需求：其中两个轴线垂直的带凸缘接口，凸缘上预留的两个安装小孔是为了安装快插接头或者法兰式管路端盖，凸缘的密封面做了精整加工，平面度控制在0.05mm以内，保证密封垫片安装后不会出现间隙泄漏；剩下的一个同轴带台阶的圆柱接口，是用来对接插接式硬管，接口处的台阶结构是硬管插入的定位止口，插入深度刚好匹配标准硬管的承插长度，避免插入过深造成腔体内部流道截面突变，或者插入过浅导致连接强度不足。整个壳体的流道内壁做了圆滑过渡处理，没有直角突变结构，能够减少流体在腔体内转向时的压力损失，同时避免流体长期冲刷直角位置造成的局部气蚀，延长构件的使用寿命。

　　外形尺寸的设计上，主法兰盘的外径控制在适配常规安装基座的通用尺寸范围内，三个接口的外伸长度都做了安装边界校核，当壳体固定在基座上后，各个接口外接管路、接头时，不会和周边的其他零部件发生空间干涉，接口的中心高尺寸也匹配对应管路的排布高度，不需要额外增加转接弯头就能完成管路对接，减少管路系统的连接节点数量，也就降低了潜在的泄漏点。设计过程中针对压铸工艺的特性做了结构优化：所有的转角位置都设置了铸造圆角，避免压铸时金属液填充过程中出现卷气、冷隔缺陷，同时减少应力集中；壳体的壁厚保持均匀，不同壁厚位置做了平缓过渡，避免压铸成型后出现缩孔、凹陷等成型缺陷，也能减少后续机加工的余量，降低加工成本；各个接口的端面、主法兰的密封面都预留了合适的机加工余量，压铸成型后只需要对密封配合面做精加工，其余非配合面直接保留压铸表面即可，兼顾加工效率与配合精度。

　　在实际选型应用时，需要核对主法兰的安装孔位分布圆直径、各个接口的通径尺寸与对接管路的参数匹配，同时确认壳体的材质耐压等级满足对应管路系统的工作压力要求，安装时按照对角线顺序分次拧紧法兰螺栓，保证法兰端面受力均匀，避免单侧受力过大造成密封面压偏泄漏。这类一体式压铸的多通壳体相比焊接式的多通接头，整体结构强度更高，没有焊缝带来的腐蚀、泄漏风险，成型后的尺寸一致性更好，适合批量应用在标准化的流体管路系统中，能够有效降低管路装配的复杂度，提升系统整体的运行可靠性。
