带花键轴段的斜齿传动齿轮结构设计

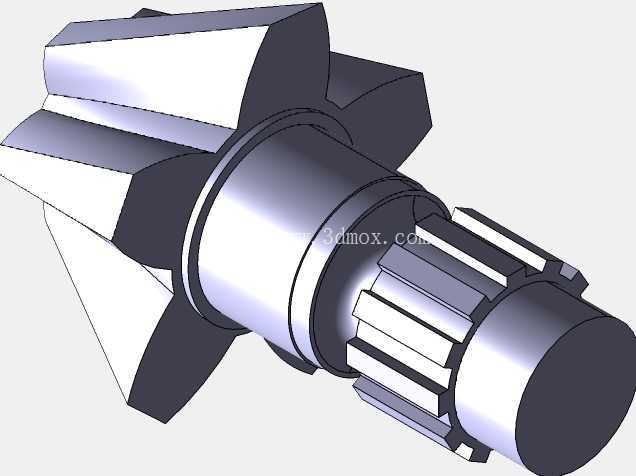

这款斜齿传动齿轮集成了花键连接轴段，是动力传动系统里承担扭矩传递、转速匹配的核心零件，常见于中小功率的变速传动箱、进给机构、农机传动单元以及小型工程机械的动力输出端，区别于普通平键连接的齿轮结构，一体成型的花键轴段省去了额外的键槽加工与装配工序，能在有限的安装空间内实现更大的扭矩承载能力，同时保证传动过程中的同轴度精度，避免长期运转后出现键槽磨损、连接松旷的问题。从实际应用场景来看，这类带轴斜齿轮多用于输入输出轴间距紧凑、传动比固定的传动节点，比如小型机床的进给传动箱、自动化生产线的动力辊道驱动端、园林机械的动力输出部位，在这些场景里，齿轮既需要承担持续的啮合传动载荷，还要通过轴段直接和配套的轴承、传动连接件配合，不需要额外加装轮毂结构，能有效压缩整个传动单元的轴向尺寸，给设备整体的结构布局留出更多调整空间。

在功能特性层面，斜齿结构的设计核心是为了降低传动过程中的冲击与噪音，相比直齿齿轮的瞬时全线啮合，斜齿的齿面是逐步进入啮合、逐步退出啮合的，啮合重合度更高，运转时的载荷分布更均匀，即使在中高速运转工况下，也不会出现直齿传动常见的啮合冲击噪音，同时齿面的接触应力更小，能有效延长齿轮的使用寿命。而轴段末端的花键结构采用的是矩形花键齿形，齿侧的定心精度更高，承载时的应力分布更均匀，既可以传递额定工作扭矩，也能在装配时允许小范围的轴向位置调整，方便装配过程中调整齿轮的啮合间隙，适配不同厚度的调整垫片，保证啮合齿面的接触面积达到设计要求，避免出现偏载、点蚀等早期失效问题。

设计过程中首先要确定的是齿部的基本参数，根据传动比要求选定模数、齿数、螺旋角之后，需要重点校核齿根弯曲强度与齿面接触强度，结合实际工况的载荷系数，计算出齿宽的合理取值，避免齿宽过大导致的载荷偏斜，或是齿宽过小带来的承载能力不足问题。轴段部分的设计需要和配套的轴承内孔尺寸匹配，轴肩的高度要满足轴承内圈的定位要求，同时要预留出密封件的安装位置，避免传动箱内的润滑油出现渗漏。花键部分的参数需要和配套的连接套参数匹配，定心方式采用外径定心，加工时更容易保证配合精度，装配后的同轴度误差能控制在极小范围内，减少高速运转时的径向跳动。

外形尺寸与安装边界方面，齿顶圆直径需要和传动箱内的相邻零件预留足够的安全间隙，避免运转过程中出现齿顶碰擦箱壁或是其他传动件的问题，整个零件的轴向总长度要匹配传动箱的安装腔深度，轴端的倒角设计要方便轴承、密封件的压装，避免装配时划伤密封件的唇口或是轴承内圈。齿部的螺旋角方向需要和配对齿轮的螺旋角方向相反，保证啮合时的轴向力能相互抵消一部分，降低轴承承受的轴向载荷，同时在轴系设计时要匹配对应的角接触轴承或是深沟球轴承，承担剩余的轴向力，保证轴系运转的稳定性。

从加工工艺的角度来看，这类一体轴齿轮的毛坯通常采用模锻成型，能保证金属纤维的连续性，提升零件的整体强度，粗加工之后需要进行调质处理，获得合适的芯部韧性，之后再进行齿部、花键部分的精加工，齿面根据工况需求可以选择高频淬火处理，提升齿面的硬度与耐磨性，花键部分的硬度可以略低于齿面，保证装配时的适配性。加工过程中需要严格控制齿圈的径向跳动、端面跳动参数，这些形位公差会直接影响齿轮啮合时的接触精度，若是跳动超差，运转时会出现周期性的噪音与振动，加速齿面的磨损。装配时需要先将轴承、密封件压装到对应的轴段位置，再将齿轮组件装入传动箱，调整啮合间隙到设计值范围内，手动盘车确认无卡滞、异响之后，再注入规定标号的齿轮油进行磨合测试，测试过程中监测轴承部位的温升、齿轮的运转噪音，确认各项指标符合要求之后才能投入正式使用。
