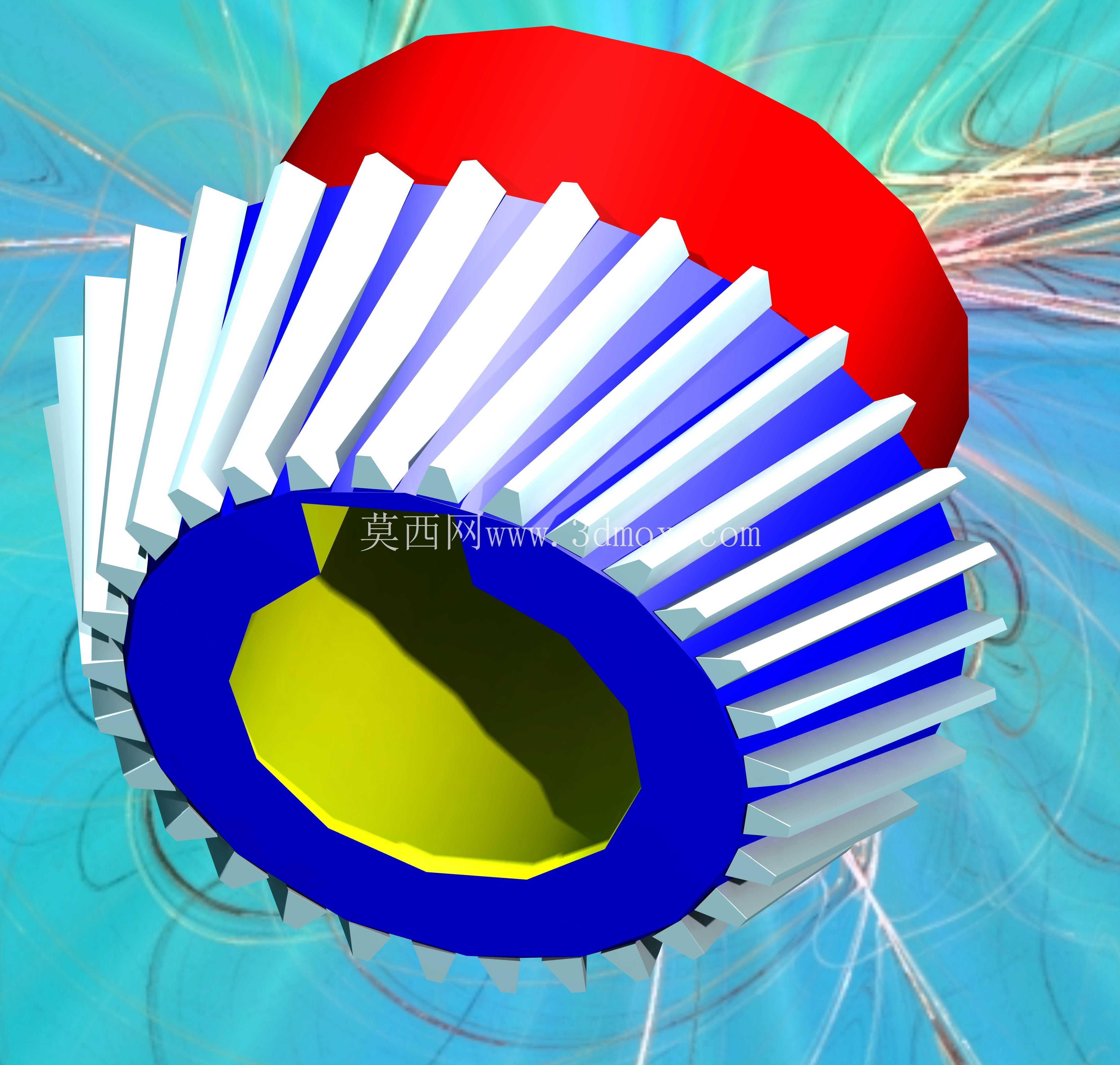

螺旋齿锥齿轮传动构件三维结构设计

　　从设计思路来看，建模阶段首先确定了两相交轴的轴交角参数，常规工况下多采用90度正交布局，这也是工业领域应用占比最高的锥齿轮传动形式，随后根据传动比要求匹配主动轮与从动轮的齿数，确定节锥角、齿顶锥角、齿根锥角的核心参数，避免轮齿啮合时出现根切或者齿顶干涉的问题。轮齿的螺旋角设计经过多轮校核，螺旋角过大会导致轴向力激增，对支撑轴承的轴向承载能力提出过高要求，还会额外增加传动过程中的摩擦损耗；螺旋角过小则无法发挥螺旋齿啮合平稳的优势，最终选定的螺旋角参数兼顾了啮合重合度与轴向载荷控制，重合度维持在2以上，保证任意时刻都有至少两对轮齿同时参与啮合，有效分散单齿承受的载荷，降低齿面接触应力，延长零件使用寿命。这款螺旋齿锥齿轮的结构设计，核心服务于相交轴系间的动力换向传输场景，常见于差速器总成、机床主轴进给箱、农业机械传动箱、工程机械行走驱动单元等需要改变动力传递方向的部位，区别于直齿锥齿轮，其轮齿采用螺旋线排布形式，啮合过程中轮齿是逐步进入接触再逐步脱离的，不会出现直齿锥齿轮啮合时的整齿冲击问题，运转平稳性更强，承载能力也比同模数同齿数的直齿锥齿轮高出30%左右，适合中高速、重载的传动工况。

　　外形尺寸与安装边界方面，齿轮的背锥端面设计有定位止口结构，安装时可与传动轴端的定位台阶配合，保证齿轮的回转中心与轴系中心完全重合，避免装配后出现偏心引发的运转振动；内孔采用键槽传动结构，键槽的对称度公差控制在0.02mm以内，保证动力传输过程中不会出现键侧受力不均导致的键槽压溃问题；齿顶圆与安装箱体的内壁预留有足够的安全间隙，避免热胀冷缩或者箱体加工误差导致轮齿与箱体发生剐蹭；齿轮端面的紧固螺纹孔位置与轴端压盖的安装孔位完全匹配，装配后可通过压盖实现齿轮的轴向定位，防止运转过程中齿轮受轴向力作用发生窜动。

　　实际应用中，这类锥齿轮的润滑方式根据工况转速不同有所区分，低速重载场景多采用油脂润滑，高速传动场景则会在箱体内部采用飞溅润滑，因此建模时也预留了齿面的油膜容纳空间，齿面粗糙度参数设计满足润滑油膜形成的要求，避免干摩擦导致的齿面过早磨损。轮齿的齿向修形参数也在建模过程中做了对应处理，考虑到实际承载时轮齿会发生微小的弹性变形，齿向修形可以补偿变形带来的啮合偏载问题，让齿面载荷分布更均匀，避免出现齿端局部过载导致的点蚀、断齿等失效形式。不同于直齿锥齿轮可采用刨齿加工的工艺，这类螺旋齿锥齿轮多采用铣齿、磨齿的加工工艺，建模时的齿面曲率完全匹配加工刀具的轨迹参数，后续生成工程图时可直接导出齿面点云数据用于加工编程，减少二次建模的工作量。

　　在装配校核环节，该模型可直接导入传动系统装配体中，验证与配对锥齿轮的啮合侧隙、接触斑点位置是否符合设计要求，侧隙过小会导致运转卡滞、润滑不足，侧隙过大则会引发换向冲击、传动精度下降，通过三维模型的虚拟装配可提前发现参数匹配问题，减少物理样机试制过程中的反复修改成本。对于设备选型人员而言，可通过该模型直观了解锥齿轮的安装尺寸、连接形式，快速判断该构件是否适配现有设备的传动箱空间，无需反复查阅二维图纸的尺寸标注，提升选型效率。
