星型径向发动机连杆组件结构设计

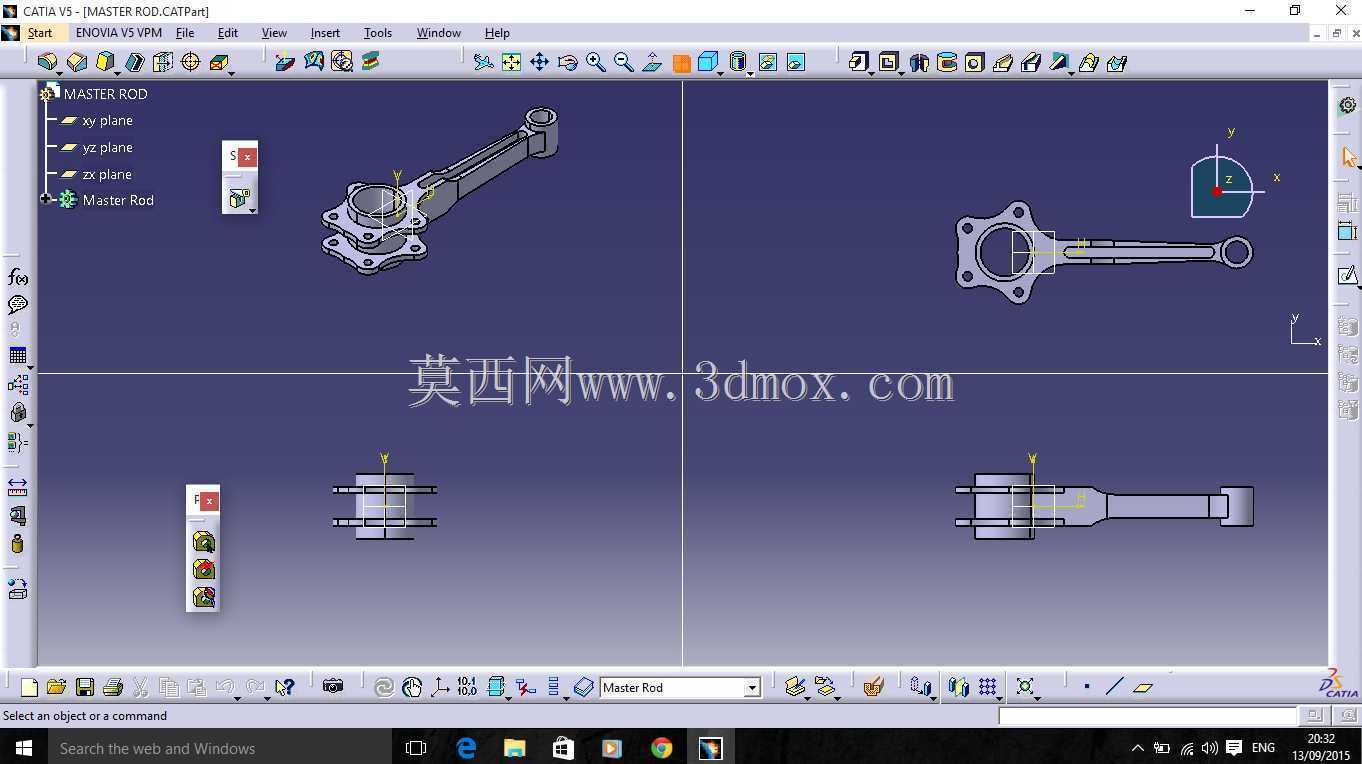

　　在航空活塞动力、早期轻型摩托以及小型固定式动力机组的应用场景里，径向发动机凭借其紧凑的周向布局，始终在小功率大扭矩输出场景占据一席之地。这套拆解展示的连杆组件，是径向发动机动力传递路径里的核心受力部件，区别于直列发动机的并列连杆排布，径向发动机的主连杆需要承接周向分布的其余副连杆的作用力，把多个活塞的往复直线运动统一转化为曲轴的旋转扭矩输出。从结构设计逻辑来看，主连杆的大端直接与曲轴曲柄销配合，杆身采用工字形截面，在保证足够抗弯抗扭刚度的前提下，尽可能削减往复运动的惯量，避免高转速工况下出现过大的惯性载荷冲击曲轴轴承。主连杆大端的法兰盘上均匀分布着副连杆连接销孔，每个销孔的位置度公差需要严格控制，

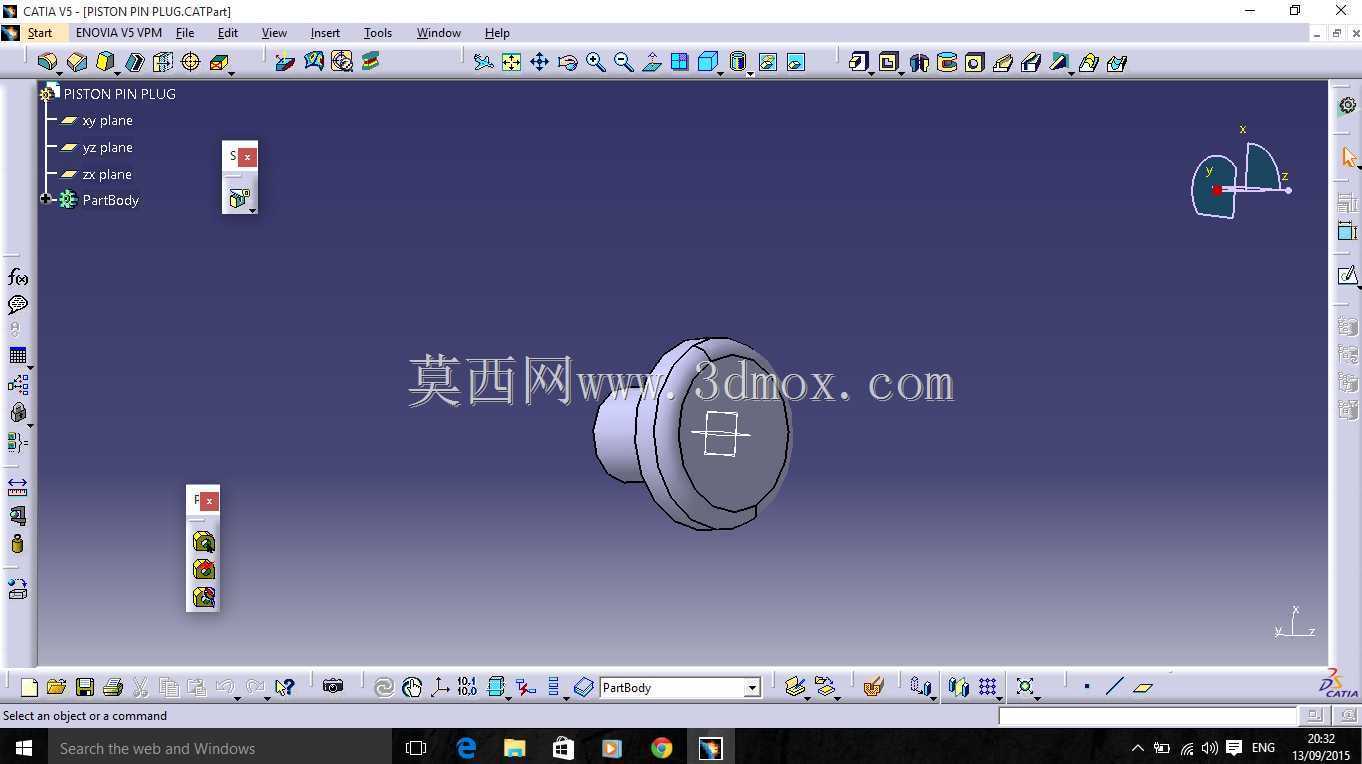

　　保证周向布置的各个活塞到达上止点的相位偏差在设计允许范围内，否则会出现各缸压缩比不一致、工作粗暴甚至撞缸的故障。副连杆的结构相对简洁，两端分别通过活塞销与活塞连接、通过副连杆销与主连杆法兰连接，杆身同样做了等强度设计，从大端到小端平滑过渡，避免应力集中导致的疲劳断裂。从安装边界来看，整套连杆组件装入曲轴箱后，主连杆大端的轴向定位需要与曲轴的轴向间隙匹配，通常预留0.1-0.2mm的窜动间隙，避免热膨胀后出现卡滞；副连杆与主连杆法兰连接后，需要保证副连杆可以绕连接销自由摆动，无卡滞、无松旷，摆动间隙控制在0.02-0.05mm之间，既保证运动灵活性，又避免过大的冲击噪音。在实际运行过程中，连杆组件需要承受活塞传递来的燃气爆发压力，

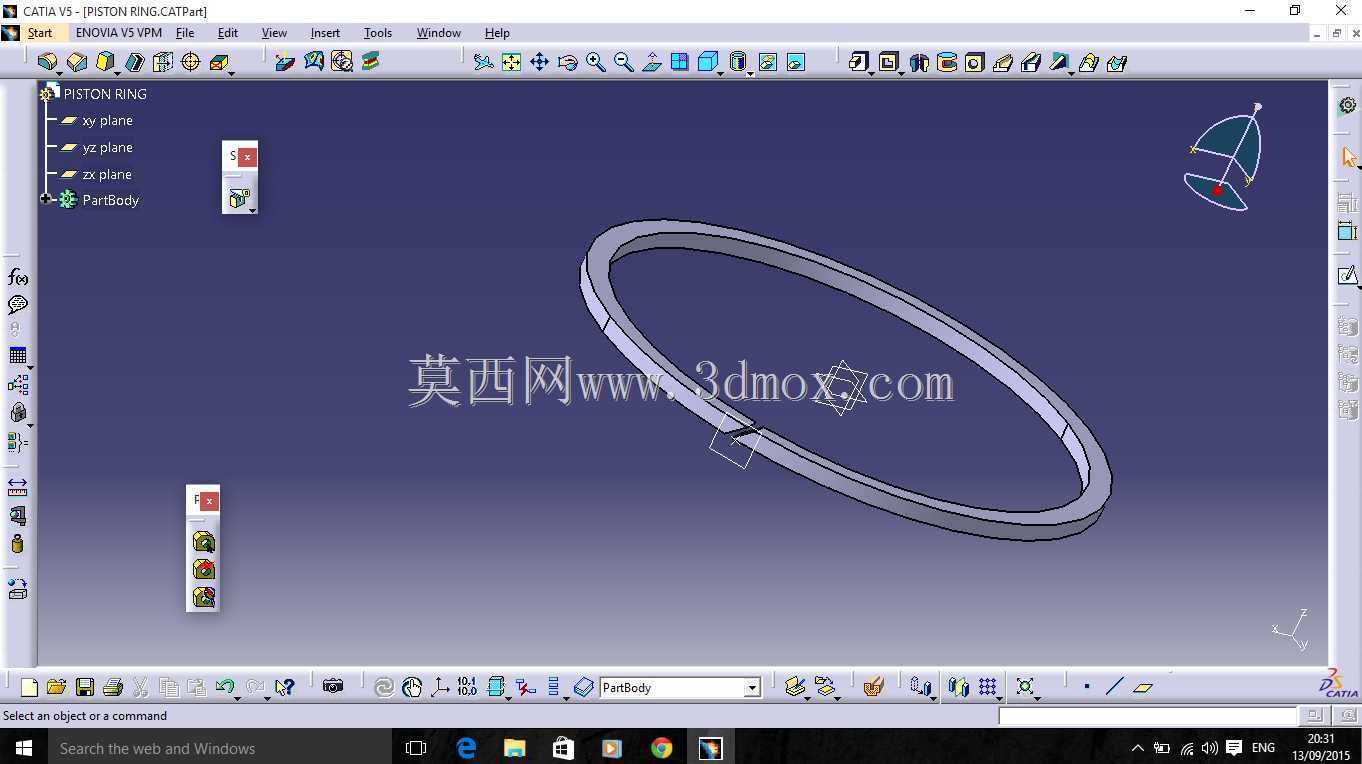

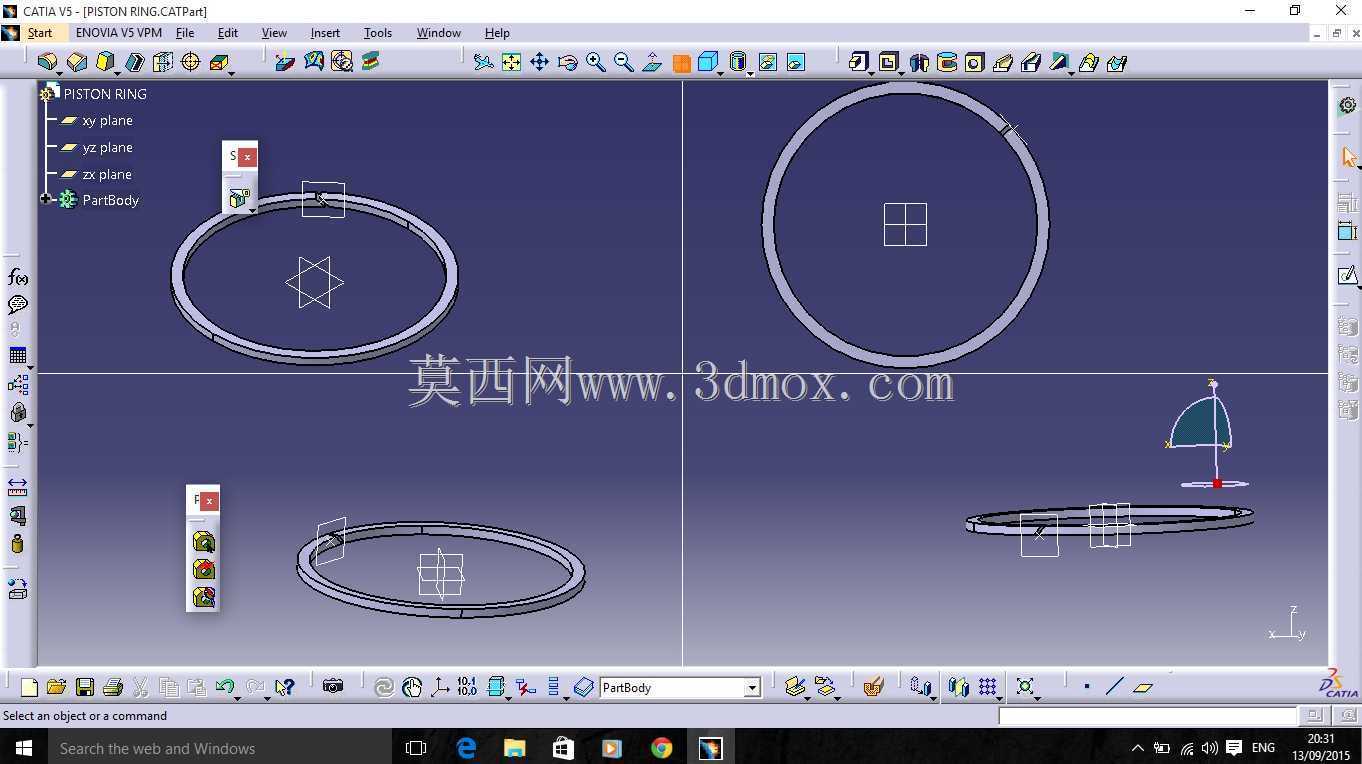

　　以及往复运动、摆动产生的交变惯性力，所以设计时对材料的疲劳强度、刚度都有较高要求，通常会选用高强度模锻铝合金或者合金结构钢制作，配合表面做强化处理提升耐磨性能。这套三维结构完整还原了主副连杆的配合关系、连接细节，在做径向发动机的整机装配仿真、运动干涉检查、动力学分析时，可以直接调用相关结构参数，验证不同曲轴转角下各连杆的运动轨迹，排查活塞与气缸壁、连杆与曲轴箱之间的干涉风险。对于做小型航空活塞发动机改装、老式径向发动机修复的工程人员来说，这套结构的尺寸参数可以作为测绘参考，核对原有磨损部件的尺寸偏差，保证修复后的动力输出平顺性。在做结构优化时，还可以基于这个模型调整杆身截面尺寸、法兰盘销孔位置，

　　在保证强度的前提下进一步降低往复运动质量，提升发动机的最高转速上限，改善动力响应特性。需要注意的是，径向发动机的连杆排布决定了其曲轴长度更短，整机径向尺寸更大，所以在安装匹配时，要预留足够的周向空间布置气缸、散热结构以及进排气管路，连杆组件的运动包络不能与周边附件出现干涉，尤其是副连杆摆动到最大角度时，与相邻气缸的下沿、曲轴箱内壁的间隙要保证在安全范围内，避免运行过程中出现碰撞磨损。
