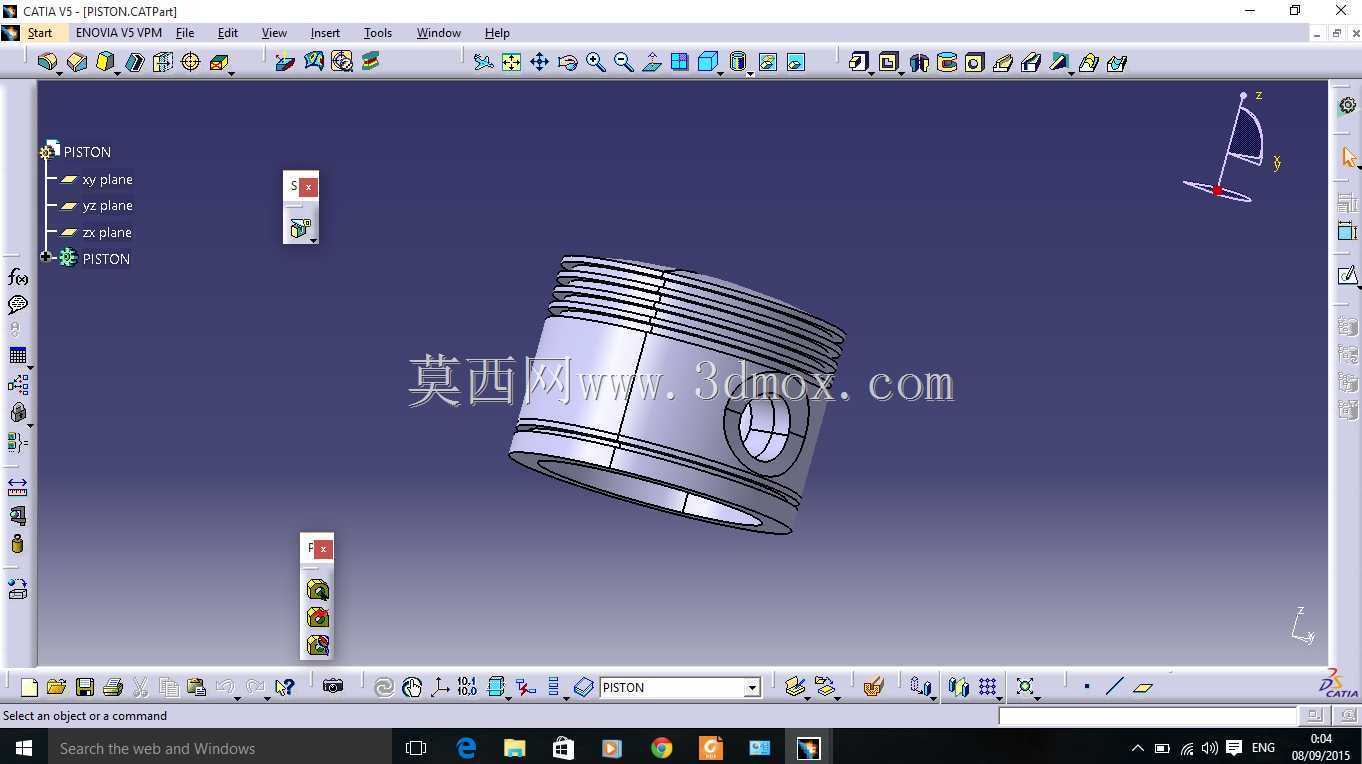

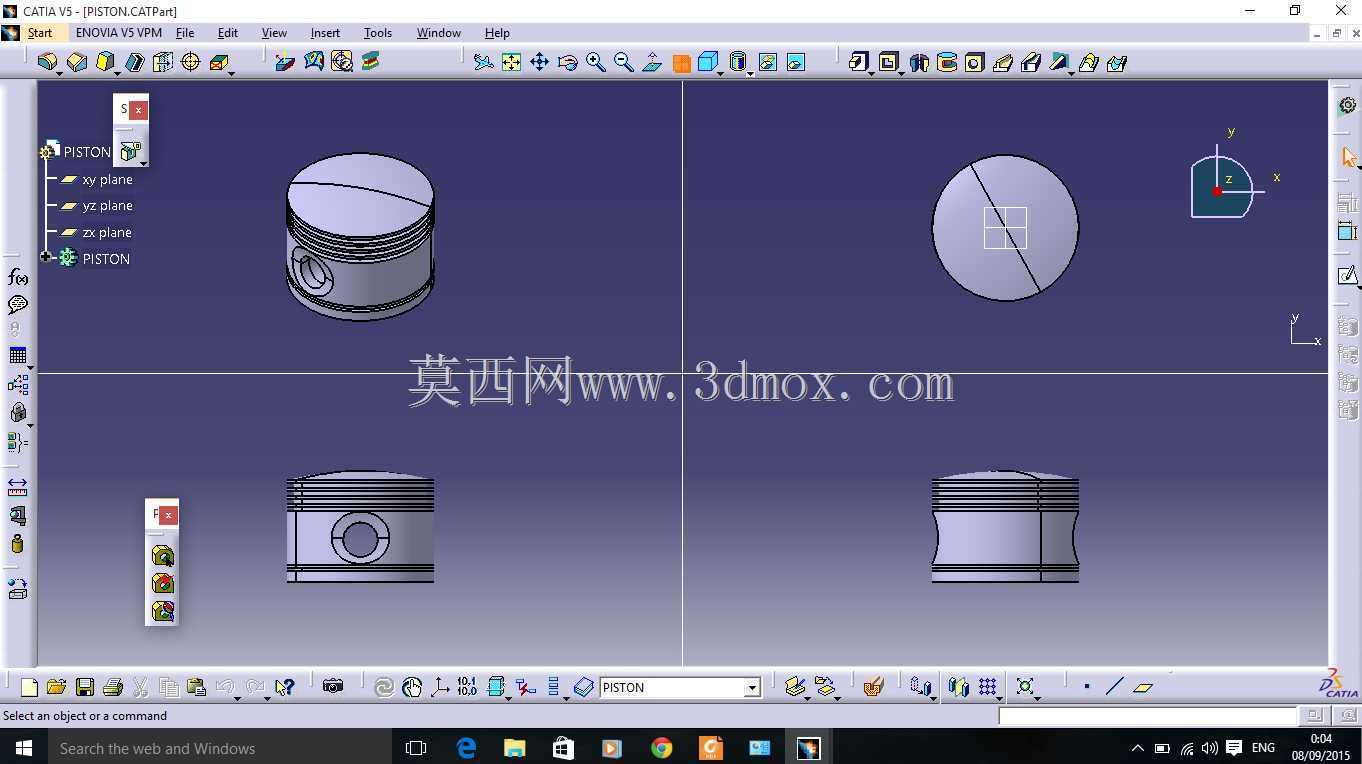

径向发动机活塞组件精密结构造型

　　径向发动机的活塞部件是整套星型动力总成里直接承接燃气爆发压力、把直线往复运动传递给连杆机构的核心受力件，这类结构最早大量应用在航空活塞动力、早期轻型通航飞机、小型特种船舶以及部分复古定制动力装置上，和直列、V型发动机的活塞布局逻辑完全不同——多缸活塞沿曲轴中心呈圆周径向排布，每一个活塞都沿对应气缸的轴线做高频往复运动，所有活塞的输出力通过共用的曲柄连杆机构汇总到曲轴端，最终把燃烧做功转化为旋转扭矩输出。

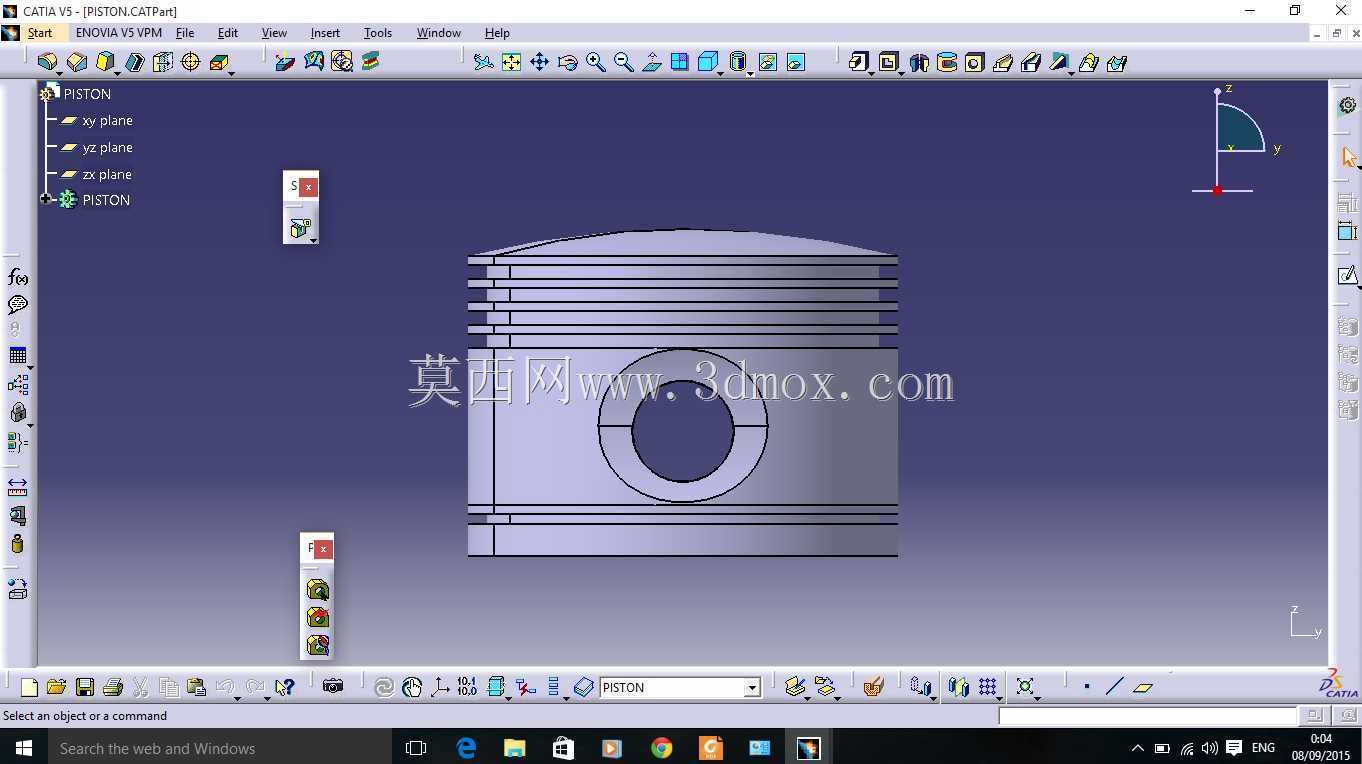

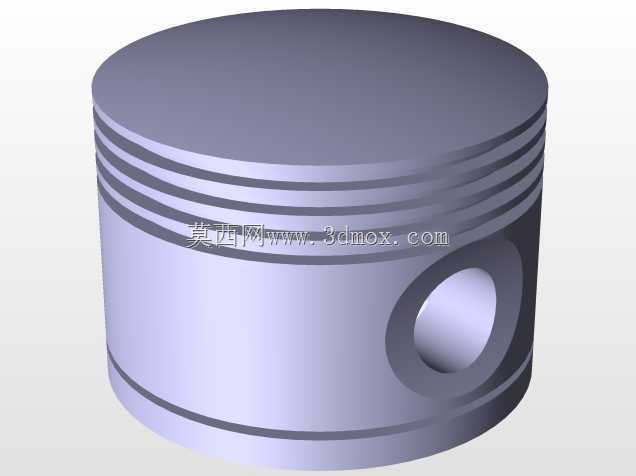

　　从实际工况来看，活塞在气缸内部的工作环境极其苛刻：燃烧室点火爆发的瞬间，活塞顶面直接承受数兆帕的燃气冲击压力，同时缸内瞬时温度可以达到数百摄氏度，活塞既要在高温高压下保持结构刚性，不能出现过量形变导致和缸壁卡滞，又要在每分钟数千次的往复循环里控制自身惯性载荷，避免额外的振动和磨损。这款径向发动机活塞的造型完全围绕该工况展开：顶部为适配径向发动机燃烧室形状的平顶带微弧轮廓，没有多余的复杂凹腔，既可以保证燃烧室压缩比的一致性，也能减少顶面的热应力集中区域；头部外侧加工有多道环形槽，用来装配气环和油环，气环负责密封活塞和气缸壁之间的间隙，阻止高温高压燃气窜入曲轴箱，油环则负责刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧，环槽的轴向宽度、槽底圆角都经过匹配设计，既保证活塞环有足够的活动余量补偿热膨胀，又不会出现环体卡滞、密封失效的问题。

　　活塞的裙部是导向和承载的关键区域，造型并非规则的正圆柱：考虑到活塞工作时顶面温度远高于裙部，金属热膨胀量上大下小，裙部的型线会预先做成微椭圆、略带锥度的形态，冷态装配时裙部和缸壁保留合理的配合间隙，发动机达到工作温度后，活塞膨胀到刚好和缸壁形成均匀的贴合面，既可以在往复运动中起到稳定导向作用，避免活塞在缸内出现拍击异响，又能把侧向力均匀分散到整个接触面上，降低局部磨损速率。活塞内腔的销座部分是和连杆小头连接的核心位置，销座凸台从裙部内侧向中心延伸，中间加工出同轴的活塞销孔，活塞销穿过销座和连杆小头孔，把活塞承受的燃气推力传递给连杆；销孔两端预留有卡环槽，装配弹性卡环后可以限制活塞销的轴向窜动，避免销子两端剐蹭气缸内壁。

　　在安装边界层面，这款活塞的外径完全匹配对应径向发动机的气缸内径，活塞整体轴向高度需要和气缸行程、连杆长度、曲轴曲柄半径做联动校核：活塞运行到上止点时，顶面和气缸盖燃烧室面之间要保留设计规定的压缩余隙，间隙过大会导致压缩比不足、动力输出下降，间隙过小则可能在热态下出现活塞顶碰气门、碰缸盖的致命故障；活塞运行到下止点时，裙部下端不能脱出气缸工作面，同时活塞销孔的中心高度要和连杆小头的安装尺寸完全对应，保证连杆在整个曲柄旋转周期里的运动轨迹不会和气缸内壁、曲轴箱周边结构发生运动干涉。和普通车用发动机活塞相比，径向发动机的活塞因为布局在曲轴周围，连杆多采用主副连杆结构，活塞销的受力角度会随着气缸圆周位置变化，因此销座的加强筋布局做了针对性优化，筋板从销座位置向活塞顶面内侧辐射延伸，在不额外增加活塞整体重量的前提下，大幅提升活塞的承压能力，控制往复运动的惯性力，让整台径向发动机在高转速运行时的振动水平保持在设计允许范围内。整个活塞的外形所有过渡位置都做了圆角处理，避免尖角位置在高频交变载荷下出现应力开裂，完全满足径向动力装置长时间连续运行的结构可靠性要求。
